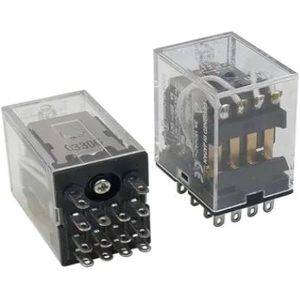

رلههای شفاف، ابزارهایی الکتریکی هستند که با بدنهای از جنس شیشه، امکان مشاهده مستقیم عملکرد داخلی خود را فراهم میکنند. این رلهها در حوزههای مختلف از جمله مدارهای کنترلی، سیستمهای امنیتی و صنایع مختلف کاربرد دارند. با استفاده از این رلهها، میتوان جریانهای الکتریکی کوچک را کنترل و در عین حال، مدارهای بزرگتر را به راحتی سوئیچ کرد. شفافیت این رلهها، مزیتی استثنایی محسوب میشود، زیرا به کاربران اجازه میدهد تا به راحتی از عملکرد صحیح آن اطمینان حاصل کنند و در صورت بروز هرگونه مشکل، به سرعت آن را شناسایی و رفع کنند. رلههای شفاف، طراحی منحصر به فردی دارند که امکان مشاهده اجزای داخلی را فراهم میکند. این ویژگی به کاربران اجازه میدهد تا به راحتی وضعیت کنتاکتها را بررسی کنند و عملکرد رله را در مدار به طور واضح مشاهده نمایند. این شفافیت در طراحی، نظارت بر عملکرد رله و اطمینان از عملکرد صحیح آن را تسهیل میکند.
مشخصات رله شیشه ای چیست؟

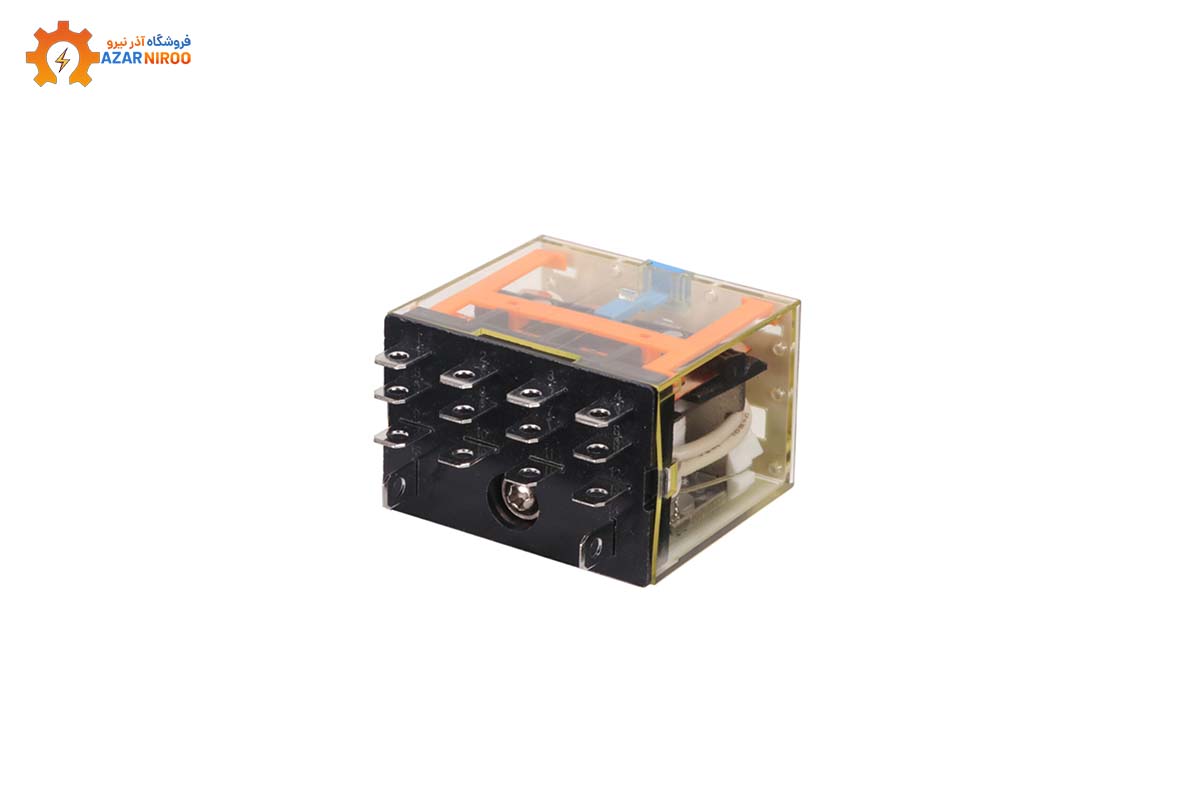

رلههای شیشهای، که به عنوان رلههای کمکی نیز شناخته میشوند، دارای تعداد پایههای متفاوتی هستند که بر اساس نیاز مصرفکننده و تعداد فرمانها در مدار متغیر است. این رلهها معمولاً در سه نوع ۸، ۱۱ و ۱۴ پایه طراحی شدهاند تا بتوانند در طیف وسیعی از کاربردهای الکتریکی مورد استفاده قرار گیرند. تعداد پایهها و کنتاکتها به طور مستقیم با یکدیگر مرتبط هستند، به گونهای که برای یک رله با دو کنتاکت، دو پایه برای تیغه باز، دو پایه برای تیغه بسته، دو پایه برای تیغه مشترک و دو پایه برای تأمین برق بویین وجود دارد.
پایههای استفاده شده در رله شیشهای از آلیاژ نقره ساخته شدهاند که این ویژگی باعث میشود پایهها در برابر سایش و خوردگی مقاوم باشند. محدوده جریانی که برای رلههای کمکی تعیین شده، بین ۵ تا ۲۵ آمپر است و این امر در راهاندازی و نصب بارهای سبک و ضعیف اهمیت زیادی دارد؛ چرا که کنتاکتها فعالیت خود را از جریان ۹ آمپر آغاز میکنند.
عمر و دوام رلههای شیشهای به گونهای است که این اجزا دارای عمر مکانیکی و الکتریکی قابل قبولی هستند و میتوانند تا یک میلیون بار عملکردهای مختلف را انجام دهند. تیغههای مورد استفاده در این رلهها از ترکیب پلاتین و نقره تشکیل شدهاند که علاوه بر داشتن رسانایی بالا، مقاومت خوبی نیز از خود نشان میدهند.
کاربرد رله شیشه ای
رلههای کمکی یا شیشهای دارای کاربردهای متنوعی هستند و میتوان استفادههای آنها را در دستههای زیر تقسیمبندی کرد.
– پوشش دهی و حفاظت از مدارهای الکتریکی
– سوئیچینگ جریان بارهای سبک و ضعیف
– دریافت و ارسال فرکانس یا سیگنال
– مدیریت و کنترل مدار فرمان
– به کارگیری در مدارهای plc
– استفاده در تابلو برق های آسانسور
– ایزوله کردن بخش هایی از مدار
اجزای رله شیشه ای
بوبین
بوبین که به آن سیم پیچ یا COIL نیز گفته میشود، مسئول تولید میدان مغناطیسی و در نتیجه نیروی مکانیکی متحرک است. به همین دلیل، این نوع رلهها را گاهی رلههای الکترومکانیکی مینامند. ولتاژ بوبین ممکن است با ولتاژ تیغهها متفاوت باشد و میتواند با ولتاژ تحریک AC یا DC تغذیه شود. در طراحی مدار، ولتاژ تغذیه بوبین باید تعیین گردد تا در صورت لزوم از مبدل استفاده شود. زمانی که بوبین برقدار میشود، به کنتاکتها که معمولاً از پلاتین ساخته شدهاند، فرمان تغییر وضعیت میدهد. همچنین باید توجه داشت که بوبین و کنتاکتها از نظر الکتریکی از یکدیگر ایزوله هستند.
تیغه
کنتاکتها یا تیغهها شامل سه بخش هستند: تیغه باز (NO) که به معنی Normally Open، تیغه بسته (NC) که به معنی Normally Close، و تیغه مشترک (COM) است. هنگامی که بوبین برق ندارد، تیغه مشترک (COM) به تیغه NC متصل میشود و در صورت برقدار شدن بوبین، تیغه مشترک به تیغه NO متصل میگردد تا مدار قطع شود. تعداد کنتاکتهای رله شیشهای ممکن است با توجه به نیاز اپراتور و تعداد دستورات که باید به صورت همزمان به مدار ارسال شوند، متفاوت باشد؛ به عبارت دیگر، این کنتاکتها میتوانند شامل دو یا حتی بیشتر از آن باشند. وجود این کنتاکتها در مدار فرمان به سادگی طراحی و افزایش دقت مدار کمک شایانی میکند.
تفاوت رله شیشه ای با کنتاکتور
همانطور که پیشتر اشاره شد، این رلهها گزینه مناسبی برای جایگزینی کنتاکتورهای با جریان پایین محسوب میشوند، اما به طور کلی کنتاکتورها دارای تفاوتهای فنی قابل توجهی با این رلهها هستند. اکنون به بررسی تفاوتهای فنی میان رله شیشهای و کنتاکتور خواهیم پرداخت:
– رله شیشهای معمولاً در مدارهای کنترلی استفاده میشود و برای جریانهای کم مناسب است؛ در حالی که کنتاکتورها به طور مستقیم در مدار قدرت قرار دارند و میتوانند جریانهایی از 9 تا حتی 1000 آمپر را مدیریت کنند.
– کنتاکتورها مشابه کلیدهای الکتریکی عمل میکنند. زمانی که بوبین برقدار میشود، وضعیت کنتاکتها از حالت بسته به حالت باز تغییر میکند و جریان در تیغهها برقرار میشود. در رله شیشهای، با برقدار شدن بوبین، تیغهها از وضعیت قبلی به وضعیت جدید منتقل میشوند. به عبارت دیگر، پایه مشترک به تیغه دیگر متصل میگردد.
لینک های مفید
صفر تا صد عیب یابی رله کنترل بار!
رله SSR چیست؟
همه چیز در مورد تست رله
سوالات متداول
آیا رله شیشهای برای مدارهای صنعتی مناسبه؟
رلههای شیشهای گزینهای مناسب برای استفاده در مدارهای صنعتی هستند، بهویژه در مواردی که نیاز به نظارت و کنترل دقیق بر عملکرد مدار وجود دارد. ویژگی شفاف بدنه این رلهها اجازه میدهد تا وضعیت کنتاکتها و عملکرد داخلی به سادگی قابل مشاهده باشد، که این امر میتواند در صنعت به شناسایی سریع مشکلات کمک کند. همچنین، این نوع رلهها معمولاً دارای مقاومت بالایی هستند و میتوانند بهخوبی در مدارهای کنترلی و حفاظتی عمل کنند.
چرا از رله شیشهای در مدارهای کنترلی استفاده میکنن؟
رلههای شیشهای در سیستمهای کنترلی به خاطر شفافیت بدنهشان به کار گرفته میشوند، زیرا این ویژگی امکان مشاهده و بررسی عملکرد داخلی رله، از جمله وضعیت کنتاکتها و سیمپیچها، را فراهم میآورد. این قابلیت به تکنسینها کمک میکند تا عیوب یا مشکلات احتمالی را با سرعت بیشتری شناسایی کنند.
آیا رله شیشهای برای مدارهای حفاظتی مناسبه؟
