رلههای کنترل بار، دستگاههای الکتریکی هستند که برای قطع و وصل جریان به بارهای مختلف در زمانهای معین طراحی شدهاند. این رلهها در انواع سیستمهای الکتریکی، مانند موتورها، سیستمهای گرمایش و روشنایی، نقش مهمی ایفا میکنند. درک عملکرد این رلهها، انواع مختلف آنها، روشهای نصب، عیبیابی و چگونگی رفع مشکلات مربوط به آنها، برای استفادهی بهینه و ایمن از این تجهیزات ضروری است. آشنایی با این مسائل به کاربران کمک میکند تا از قابلیتهای رلههای کنترل بار بهرهبرداری بهتری داشته باشند و در نتیجه، کارایی سیستمهای الکتریکی خود را افزایش دهند.
ابزارهای ضروری برای عیب یابی رله کنترل بار
برای انجام عیبیابی دقیق رلههای کنترل بار، استفاده از ابزارهای مناسب ضروری است. این ابزارها به شما امکان میدهند تا پارامترهای کلیدی مانند ولتاژ، جریان و مقاومت رله را اندازهگیری کنید. علاوه بر این، بررسی وضعیت کنتاکتها نیز از اهمیت بالایی برخوردار است. با استفاده از این ابزارها، میتوانید مشکلات احتمالی را شناسایی کرده و عملکرد رله را بهبود ببخشید. در واقع، داشتن تجهیزات مناسب نه تنها به شناسایی عیوب کمک میکند، بلکه به تضمین کارایی و ایمنی سیستم نیز نقش بسزایی دارد.

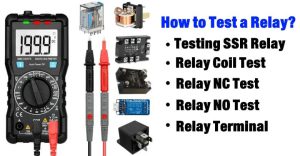

1. مولتی متر
مولتی متر یکی از ابزارهای اساسی برای تکنسینهای برق به شمار میآید. این دستگاه قابلیت اندازهگیری ولتاژ، جریان، مقاومت و دیگر پارامترهای الکتریکی را دارد. در فرآیند عیبیابی رلههای کنترل بار، مولتی متر به عنوان یک ابزار کارآمد برای انجام اندازهگیریهای مختلف به کار میرود. استفاده از این ابزار در شناسایی مشکلات و تحلیل عملکرد سیستمهای الکتریکی بسیار حائز اهمیت است. به کمک مولتی متر میتوان به راحتی از وضعیت و عملکرد رلهها مطلع شد و در صورت وجود نقص، اقدامات لازم را انجام داد. این ابزار به تکنسینها کمک میکند تا به دقت و با اطمینان بیشتری مشکلات را شناسایی و برطرف کنند.
اندازه گیری ولتاژ ورودی به رله
این مرحله به شما کمک میکند تا از تأمین برق مناسب برای رله اطمینان حاصل کنید. حصول اطمینان از این که رله به اندازه کافی انرژی دریافت میکند، برای عملکرد صحیح آن ضروری است. اگر رله انرژی کافی نداشته باشد، ممکن است در عملکرد خود دچار اختلال شود و این مسأله میتواند به آسیبهای جدی به سیستم الکتریکی منجر گردد. بنابراین، بررسی و تأمین منبع انرژی لازم برای رله، گام مهمی در حفظ کارایی و ایمنی سیستمهای الکتریکی به شمار میرود.
اندازه گیری ولتاژ خروجی رله
این اقدام به شما کمک خواهد کرد تا اطمینان حاصل کنید که رله به صورت صحیح و مناسب بار الکتریکی را تأمین میکند. تنظیم و بررسی عملکرد رله اهمیت زیادی دارد، زیرا نقش حیاتی در کنترل و توزیع مناسب انرژی الکتریکی ایفا میکند. اطمینان از عملکرد صحیح رله نه تنها به افزایش کارایی سیستم کمک میکند، بلکه از بروز مشکلات احتمالی و خطرات ناشی از بار اضافی یا ناپایداری در شبکه برق جلوگیری مینماید. با انجام این بررسیها، میتوانید از ایمنی و کیفیت عملکرد سیستمهای الکتریکی خود اطمینان حاصل کنید.
اندازه گیری مقاومت سیم پیچ رله
این اقدام به شما یاری میکند تا اطمینان حاصل کنید که سیمپیچ رله دچار آسیب نشده است. بررسی وضعیت سیمپیچ رله اهمیت زیادی دارد، زیرا این قطعه نقشی کلیدی در عملکرد صحیح دستگاهها ایفا میکند. در صورت آسیب دیدن سیمپیچ، ممکن است عملکرد رله مختل شده و دستگاه نتواند به درستی کار کند. بنابراین، با انجام این بررسی، شما میتوانید از سلامت سیمپیچ رله مطمئن شده و از بروز مشکلات احتمالی در سیستم جلوگیری کنید. این پروسه به شما کمک میکند تا اعتماد بیشتری به عملکرد تجهیزات خود داشته باشید و از کارایی بهینه آنها بهرهمند شوید.
بیشتر بخوانید: رله چیست و چه کاربردی دارد؟
بررسی وضعیت کنتاکت های رله
این فرآیند به شما کمک میکند تا از عملکرد صحیح کنتاکتها اطمینان حاصل کنید. با بررسی و کنترل این کنتاکتها، میتوانید از باز و بسته شدن درست آنها اطمینان پیدا کنید. این اقدام نه تنها به بهبود کارایی سیستم کمک میکند، بلکه از بروز مشکلات احتمالی در آینده نیز جلوگیری مینماید. در نتیجه، انجام این بررسیها به عنوان یک اقدام پیشگیرانه بسیار حائز اهمیت است و میتواند به عملکرد بهتر دستگاهها و تجهیزات کمک شایانی کند.
2. تستر ولتاژ
تستر ولتاژ ابزاری کاربردی و ساده است که برای شناسایی وجود یا عدم وجود ولتاژ در سیمها به کار میرود. این ابزار به ویژه هنگام عیبیابی رلههای کنترل بار بسیار مفید است. با استفاده از تستر ولتاژ، میتوان به راحتی تشخیص داد که آیا جریان الکتریکی در یک مدار وجود دارد یا خیر. این امر به تکنسینها کمک میکند تا مشکلات موجود در سیستمهای الکتریکی را شناسایی کرده و راهحلهای مناسب را برای رفع آنها ارائه دهند. علاوه بر این، تستر ولتاژ به عنوان یک ابزار ایمنی نیز عمل میکند و از ایجاد خطرات ناشی از تماس با ولتاژ بالا جلوگیری مینماید. در نتیجه، این دستگاه به یک عنصر ضروری در فرآیند عیبیابی و نگهداری سیستمهای الکتریکی تبدیل شده است.
تعیین اینکه آیا برق به رله می رسد یا خیر
این فرآیند به شما کمک خواهد کرد تا از عملکرد صحیح منبع تغذیه خود اطمینان حاصل کنید. بررسی و ارزیابی منبع تغذیه یکی از مراحل کلیدی در نگهداری و تعمیر دستگاههای الکترونیکی است. با انجام این کار، میتوانید مشکلات احتمالی را شناسایی کرده و از بروز خرابیهای جدیتر جلوگیری کنید. به این ترتیب، اطمینان مییابید که دستگاه شما بدون مشکل به کار خود ادامه میدهد و عملکرد بهینهای دارد.
لامپ تست
لامپ تست ابزاری بسیار کاربردی و ساده است که به منظور ارزیابی عملکرد رلهها مورد استفاده قرار میگیرد. در فرآیند عیبیابی رلههای کنترل بار، این لامپ به عنوان یک وسیله مؤثر به کار میرود تا نشان دهد آیا رله به درستی کار میکند یا خیر. استفاده از لامپ تست به تکنسینها این امکان را میدهد که به سرعت و به آسانی مشکلات موجود در سیستمهای الکتریکی را شناسایی کنند. بهطور کلی، این ابزار میتواند در تشخیص و حل مسائل مربوط به رلهها، نقش حیاتی ایفا کند و به بهبود عملکرد کلی سیستمهای برقی کمک کند.
بررسی عملکرد کنتاکتهای رله از جنبههای مهم در سیستمهای الکتریکی است. زمانی که کنتاکتها در وضعیت بسته قرار میگیرند، روشن شدن لامپ نشاندهنده عملکرد صحیح رله است. در صورتی که لامپ روشن نشود، این موضوع میتواند نشاندهنده عدم توانایی رله در تأمین بار الکتریکی باشد. بنابراین، مهم است که اطمینان حاصل شود که رله به درستی عمل میکند و قادر به انتقال برق به بار مرتبط است. در نهایت، این بررسی میتواند به تشخیص مشکلات احتمالی در سیستم کمک کند و از بروز خرابیهای بیشتر جلوگیری نماید.
عیب یابی رله کنترل بار: مرحله به مرحله
عیبیابی رلههای کنترل بار میتواند به سادگی انجام شود، به شرط آنکه مراحل مناسب را دنبال کنید. در زیر یک راهنمای جامع برای عیبیابی این رلهها ارائه میشود که میتواند به شما در شناسایی و حل مشکلات کمک کند.
ابتدا، اطمینان حاصل کنید که تمام اتصالات الکتریکی به درستی برقرار شده و هیچ گونه قطعی یا خرابی در سیمکشی وجود ندارد. سپس با استفاده از ابزارهای مناسب، ولتاژ و جریان را بررسی کنید تا از عملکرد صحیح رله مطمئن شوید.
در صورت مشاهده هر گونه نقص، آن را به دقت تحلیل کنید و از روشهای تست مختلف استفاده کنید تا مشکلات را شناسایی نمایید. ممکن است نیاز باشد که رله را از مدار خارج کرده و عملکرد آن را به صورت جداگانه مورد بررسی قرار دهید.
در نهایت، پس از شناسایی مشکل، اقدامات لازم را برای تعمیر یا تعویض رله انجام دهید. با پیروی از این مراحل، میتوانید به راحتی رلههای کنترل بار را عیبیابی کرده و از کارایی بهینه آنها اطمینان حاصل کنید.
1. رله را برای علائم آسیب بررسی کنید
2. ولتاژ رله را تست کنید
3. ولتاژ خروجی رله را تست کنید
4. بار رله را تست کنید
5. کنتاکت های رله را بررسی کنید
6. رله را ریست کنید
7. رله را تعویض کنید
بیشتر بخوانید: تنظیم کنترل بار چگونه انجام می شود؟
مشکلات مرسوم رله کنترل بار و نحوه رفع آنها
رلههای کنترل بار بخش اساسی بسیاری از سیستمهای الکتریکی به شمار میروند و مسئولیت آنها قطع و وصل جریان به بارها در زمانهای مناسب است. با این حال، این رلهها نیز ممکن است با مشکلاتی روبرو شوند که میتواند به خاموشی ناگهانی، افزایش دما یا حتی آسیب به سایر تجهیزات منجر شود. در این بخش، به بررسی 7 مشکل رایج مربوط به رلههای کنترل بار خواهیم پرداخت و روشهای مناسب برای رفع این مشکلات را توضیح خواهیم داد. این مشکلات میتوانند شامل مواردی مانند عدم پاسخگویی رله، اتصالیهای ناخواسته و فرسودگی قطعات داخلی باشند که در صورت عدم توجه، میتوانند به خسارات جدی در سیستمهای الکتریکی منجر شوند. با شناخت و رفع این مشکلات، میتوان از کارایی و ایمنی سیستمهای الکتریکی اطمینان حاصل کرد.
1. رله روشن نمی شود
علت: رله ممکن است به دلیل قطع منبع تغذیه، سوختن سیم پیچ یا کثیفی و فرسودگی کنتاکتها دچار مشکل شده باشد.
راه حل: لطفاً منبع تغذیه رله را چک کنید، سیم پیچ را با استفاده از مولتیمتر آزمایش نمایید و کنتاکتها را تمیز کرده یا در صورت نیاز تعویض کنید.
2. رله خاموش نمی شود
علت: سیم پیچ رله قفل شده است، کنتاکت های رله جوش خورده اند، رله معیوب است.
راه حل: با استفاده از مولتی متر، سیم پیچ رله را بررسی کنید، کنتاکتهای رله را پاکسازی یا تعویض نمایید، و در صورت نیاز، رله را عوض کنید.
3. رله به طور متناوب روشن و خاموش می شود
دلایل: ولتاژ ورودی رله ناپایدار بوده، بار آن بیش از ظرفیت مجاز است و ممکن است رله خراب باشد.
راهکار: با استفاده از مولتی متر، ولتاژ ورودی رله را اندازهگیری کنید، بار رله را کاهش دهید و در صورت نیاز، رله را تعویض نمایید.
4. رله داغ می شود
دلیل: بار رله بیش از ظرفیت مجاز است، کنتاکتهای رله آلوده یا کهنه شدهاند، تهویه به درستی انجام نمیشود.
راهکار: بار رله را کاهش دهید، کنتاکتهای رله را پاکسازی یا تعویض نمایید، و شرایط تهویه را بهبود دهید.
5. رله صدا ایجاد می کند
دلیل: کنتاکتهای رله آلوده یا کهنه شدهاند و هسته رله دچار لرزش است.
راهکار: کنتاکتهای رله را پاکسازی یا تعویض نمایید و هسته رله را به خوبی محکم کنید.
6. رله جرقه می زند
دلیل: کنتاکتهای رله ممکن است آلوده یا کهنه شده باشند و بار روی رله بیش از ظرفیت آن است.
راهکار: کنتاکتهای رله را پاکسازی یا تعویض کنید و بار را کاهش دهید.
7. رله آسیب دیده است
علت: رله در معرض آب، گرما یا ضربه قرار گرفته است.
راه حل: رله را تعویض کنید.
