آیا میدانستید یک تصور اشتباه رایج در دنیای برق، میتواند ایمنی خانه و محل کار شما را به شکلی جدی به خطر بیندازد؟ بسیاری از افراد، حتی برقکاران، دو اصطلاح “کلید محافظ جان” و “کلید نشتی جریان” را به جای یکدیگر استفاده میکنند، غافل از اینکه تفاوتهای کلیدی و حیاتی بین آنها وجود دارد. این سردرگمی فقط یک اشتباه لغوی نیست؛ بلکه میتواند منجر به انتخاب تجهیزات نادرست و ایجاد یک حس ایمنی کاذب شود. در این مقاله جامع از برند «حله»، قصد داریم یکبار برای همیشه به این ابهام پایان دهیم و به شکلی دقیق و روان، تفاوت کلید محافظ جان با کلید نشتی جریان را برای شما روشن کنیم تا با انتخابی آگاهانه، از جان و مال خود به بهترین شکل محافظت کنید.
کلید محافظ جان (RCD) چیست و چگونه کار میکند؟
بیایید از مفهوم کلیتر شروع کنیم. کلید محافظ جان یا RCD که مخفف عبارت (Residual Current Device) است، یک نام کلی برای دستهای از تجهیزات ایمنی است که وظیفه اصلی آنها تشخیص نشتی جریان الکتریکی و قطع فوری مدار است. تصور کنید جریان برق مانند آبی است که در دو لوله (فاز و نول) در حال حرکت است. در حالت عادی، مقدار آبی که در لوله رفت جریان دارد، دقیقاً با مقدار آبی که از لوله برگشت بازمیگردد، برابر است.
حالا اگر در جایی از مسیر، نشتی وجود داشته باشد (مثلاً به دلیل تماس بدن انسان با سیم برقدار)، مقداری از این “آب” یا جریان از مسیر اصلی خود خارج میشود. RCD دقیقاً همین عدم تعادل را تشخیص میدهد. اگر اختلاف جریان بین سیم فاز و نول حتی به اندازه چند میلیآمپر (معمولاً ۳۰ میلیآمپر) برسد، این کلید در کسری از ثانیه (کمتر از ۳۰ میلیثانیه) مدار را قطع میکند و از وقوع شوک الکتریکی مرگبار یا آتشسوزی جلوگیری میکند. بنابراین، RCD یک چتر ایمنی گسترده برای مقابله با خطرات ناشی از نشتی جریان است.
کلید نشتی جریان (RCCB) چیست؟ یک عضو تخصصی از خانواده RCD
حالا به سراغ اصطلاح دوم برویم. کلید نشتی جریان یا RCCB که مخفف (Residual Current Circuit Breaker) است، در واقع مشهورترین و رایجترین نوع کلید محافظ جان (RCD) است. به عبارت دیگر، هر RCCB یک RCD است، اما هر RCD لزوماً یک RCCB نیست!
وظیفه اصلی و تنها وظیفه یک کلید RCCB، دقیقاً همان چیزی است که در بخش قبل توضیح دادیم: تشخیص نشتی جریان و قطع مدار برای جلوگیری از برقگرفتگی. نکته حیاتی و وجه تمایز اصلی همینجاست: کلید RCCB هیچگونه حفاظتی در برابر اضافه بار (Overload) یا اتصال کوتاه (Short Circuit) ارائه نمیدهد. این کلید فقط و فقط به اختلاف جریان رفت و برگشت حساس است و اگر به دلیل کشیدن جریان بیش از حد از مدار یا اتصال دو سیم فاز و نول به یکدیگر، خطری ایجاد شود، RCCB واکنشی نشان نخواهد داد.
عملکرد حفاظتی: تفاوت اصلی در کجاست؟
اینجاست که به قلب موضوع یعنی تفاوت کلید محافظ جان با کلید نشتی جریان میرسیم. تفاوت اصلی در دامنه حفاظت آنهاست.
- کلید RCCB (نشتی جریان): حفاظت تخصصی فقط در برابر نشتی جریان و شوک الکتریکی ناشی از تماس غیرمستقیم.
- کلید محافظ جان (RCD): یک اصطلاح عمومی که میتواند شامل انواع مختلفی از کلیدها با قابلیتهای متفاوت باشد.

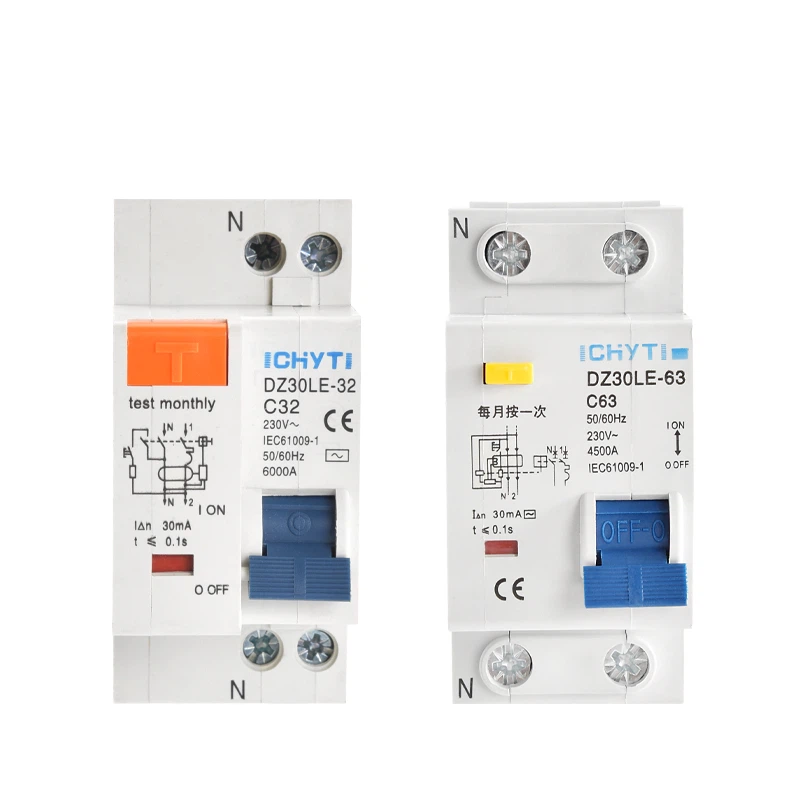

برای درک بهتر، باید با عضو مهم دیگری از این خانواده آشنا شویم: کلید RCBO. این کلید که مخفف (Residual Current Circuit Breaker with Overcurrent Protection) است، یک دستگاه ترکیبی و کامل به شمار میرود. RCBO در واقع ترکیبی از یک کلید RCCB (حفاظت نشتی جریان) و یک کلید مینیاتوری (MCB) (حفاظت اضافه بار و اتصال کوتاه) در یک بدنه واحد است.
بنابراین، وقتی از «کلید محافظ جان» صحبت میکنیم، منظورمان میتواند یک RCCB ساده، یک RCBO کامل یا انواع دیگر باشد. اما وقتی مشخصاً از «کلید نشتی جریان» یا RCCB نام میبریم، منظورمان کلیدی است که فقط حفاظت در برابر نشتی جریان را بر عهده دارد.
جدول مقایسه سریع: RCD در برابر RCCB
برای جمعبندی تفاوتها، جدول زیر را آماده کردهایم تا در یک نگاه، درک روشنی از موضوع پیدا کنید.
| ویژگی | کلید محافظ جان (RCD) | کلید نشتی جریان (RCCB) |
|---|---|---|
| تعریف | نام عمومی برای تجهیزات تشخیص نشتی جریان | نوع خاصی از RCD |
| حفاظت نشتی جریان | دارد | دارد |
| حفاظت اضافه بار/اتصال کوتاه | بستگی به نوع دارد (RCBO دارد، RCCB ندارد) | ندارد |
چرا درک این تفاوت برای ایمنی شما حیاتی است؟
تصور کنید برای محافظت از مدار پریزهای آشپزخانه، تنها یک کلید RCCB نصب کنید. این کلید بهخوبی از شما در برابر برقگرفتگی ناشی از تماس با بدنه فلزی یخچال (در صورت وجود اتصالی) محافظت میکند. اما اگر همزمان از چند وسیله پرمصرف مانند مایکروویو، چایساز و توستر استفاده کنید و جریان مدار از حد مجاز بالاتر برود، کلید RCCB متوجه این خطر (اضافه بار) نخواهد شد. این موضوع میتواند به سیمکشی آسیب رسانده و حتی منجر به آتشsوزی شود.
اینجاست که اهمیت درک تفاوت کلید محافظ جان با کلید نشتی جریان مشخص میشود. شما باید بدانید که برای حفاظت کامل، یک کلید RCCB حتماً باید به همراه یک کلید مینیاتوری (MCB) در مدار قرار گیرد تا حفاظت در برابر اضافه بار و اتصال کوتاه نیز تأمین شود.
نقش کلید مینیاتوری (MCB) در کنار RCCB چیست؟
همانطور که اشاره شد، RCCB و MCB یک زوج جدانشدنی برای تأمین ایمنی کامل هستند. کلید مینیاتوری یا MCB، وظیفه حفاظت از مدار در برابر دو خطر عمده را بر عهده دارد:
- اضافه بار (Overload): زمانی که جریانی بیش از حد توان نامی سیمها از مدار عبور کند.
- اتصال کوتاه (Short Circuit): زمانی که سیم فاز و نول به صورت مستقیم به هم برخورد کنند و جریان شدیدی در لحظه ایجاد شود.
در یک تابلوی برق استاندارد، ابتدا جریان وارد کلید RCCB میشود و سپس برای انشعاب به پریزها یا روشنایی، از کلیدهای مینیاتوری با آمپرهای مناسب عبور میکند. به این ترتیب، یک سیستم حفاظتی دو لایه و قابل اطمینان ایجاد میشود.
آشنایی با انواع دیگر کلیدهای محافظ جان: فراتر از RCCB
دنیای تجهیزات ایمنی برق بسیار گسترده است. علاوه بر RCCB و RCBO که به آنها پرداختیم، انواع دیگری از RCDها نیز وجود دارند که بر اساس حساسیت و نوع جریان نشتی (AC, A, B, F) دستهبندی میشوند. انتخاب نوع مناسب بستگی به تجهیزاتی دارد که قرار است تحت حفاظت قرار گیرند. برای مثال، برای محافظت از دستگاههایی که قطعات الکترونیکی دارند (مانند ماشین لباسشوییهای مدرن یا شارژر خودروی برقی)، استفاده از RCDهای نوع A یا B که به جریانهای نشتی DC پالسی نیز حساس هستند، ضروری است.
چگونه کلید مناسب را برای پروژه خود انتخاب کنیم؟
اکنون که با تفاوت کلید محافظ جان با کلید نشتی جریان آشنا شدید، انتخاب برایتان سادهتر خواهد بود.
- نیاز خود را بسنجید: آیا فقط به حفاظت در برابر برقگرفتگی نیاز دارید یا حفاظت کامل (شامل اضافه بار و اتصال کوتاه) مدنظر شماست؟
- شرایط نصب را بررسی کنید: اگر در تابلوی برق خود فضای کافی دارید و میخواهید عیبیابی مدارها در آینده سادهتر باشد، استفاده از ترکیب RCCB + MCB گزینه مناسبی است. اگر یک کلید MCB از کار بیفتد، فقط همان را تعویض میکنید.
- به دنبال راهحل یکپارچه باشید: اگر با محدودیت فضا مواجه هستید یا به دنبال یک راهحل سریع و یکپارچه میگردید، کلید ترکیبی RCBO بهترین انتخاب است. این کلید هر دو حفاظت را در یک دستگاه ارائه میدهد.
جمعبندی: با «حله» انتخابی هوشمندانه برای ایمنی بینقص داشته باشید
در این مقاله به طور کامل آموختیم که “کلید محافظ جان” (RCD) یک اصطلاح مادر و کلی است، در حالی که “کلید نشتی جریان” (RCCB) یک نوع خاص از RCD است که فقط در برابر نشتی جریان حفاظت ایجاد میکند و در برابر اضافه بار و اتصال کوتاه مسئولیتی ندارد. برای دستیابی به ایمنی کامل، یک RCCB باید همیشه در کنار یک کلید MCB استفاده شود، یا میتوان از یک کلید ترکیبی RCBO بهره برد.
