مدار الکتریکی به مجموعهای از سیمها و اجزای مختلف اطلاق میشود که جریان الکتریکی در آن به صورت مداوم جریان مییابد. این مدارها با ایجاد حلقههای منظم، امکان حرکت الکترونها را فراهم کرده و انرژی الکتریکی را از منبع به دستگاههای مصرفکننده منتقل میکنند. اجزای اصلی مدارهای الکتریکی شامل منبع تغذیه، مقاومتها، خازنها و مسیرهای رسانا هستند که هر یک وظیفه خاصی را در عملکرد کلی مدار به عهده دارند. این سیستمها در زمینههای مختلفی از روشنایی ساده تا دستگاههای پیچیده الکترونیکی نقش مهمی ایفا میکنند و به عنوان پایه و اساس بسیاری از فناوریهای امروزی شناخته میشوند. از این رو، درک صحیح از ساختار و عملکرد مدارها برای هر فردی که به علم الکترونیک علاقهمند است، ضروری به نظر میرسد.
مدار الکتریکی چیست؟

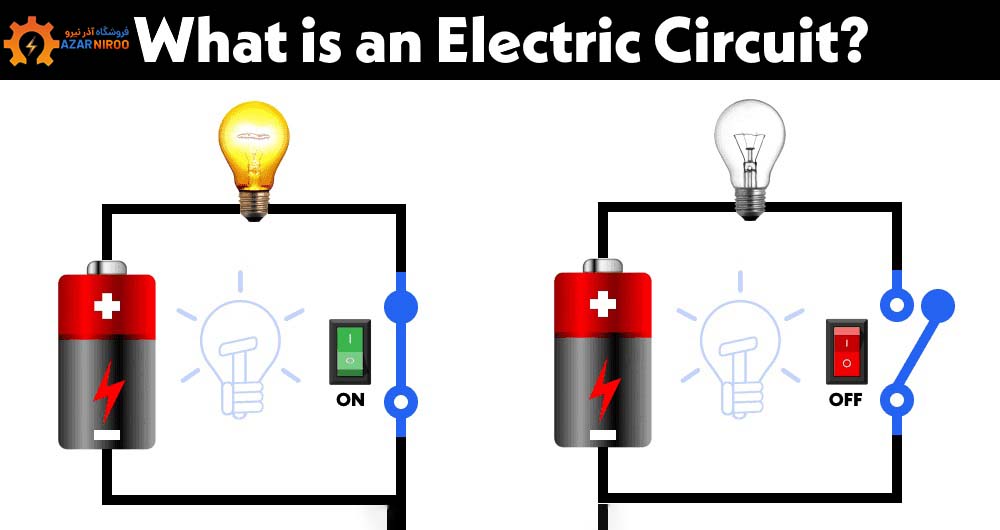

برای اینکه الکترونها بتوانند در یک مدار جریان پیدا کنند، وجود یک مدار بسته ضروری است. بهعبارتی، مدار الکتریکی یک مسیر حلقوی است که جریان الکتریسیته از آن عبور میکند. یکی از اجزای کلیدی مدار، مقاومت یا بار است که همواره در برابر جریان الکترونها مقاومت میکند. این مقاومت خود را بهصورت حرارت، نور یا انرژی مکانیکی نشان میدهد. بهعنوان مثال، یک مدار ساده میتواند تنها از دو عنصر باتری و لامپ تشکیل شود. در این مدار، جریان از باتری خارج میشود و به لامپ میرسد. مقاومت موجود در مدار باعث میشود که انرژی الکتریکی به نور لامپ تبدیل شود و پس از آن، الکترونها دوباره به باتری باز میگردند. این فرآیند در یک حلقه کامل انجام میشود که به آن مدار گفته میشود. برای نمایش این مدار بهصورت تصویری نیز میتوان از نمادها و خطوط استفاده کرد.
یک مدار الکتریکی بهطور کلی از عناصر اصلی نظیر منبع انرژی (همانند باتری)، سیمهای اتصال (که مسیر حرکت جریان را فراهم میکنند) و دیگر اجزای الکتریکی مانند مقاومت، بار، دیود و خازن تشکیل شده است. زمانی که مدار بهطور کامل بسته باشد و جریانی حلقوی ایجاد کند که در آن الکترونها بهطور مداوم در حال حرکت باشند، به این حالت مدار الکتریکی بسته اطلاق میشود. از سوی دیگر، در صورتی که در هر نقطهای از مدار حلقهای وجود نداشته باشد و الکترونها نتوانند جریان پیدا کنند، این وضعیت بهعنوان مدار باز شناخته میشود. این دو حالت اساسی در مدارهای الکتریکی اهمیت زیادی دارند و درک آنها به ما کمک میکند تا عملکرد صحیح یک سیستم الکتریکی را تحلیل کنیم.
اجزای مدار الکتریکی کدام اند؟
مدار الکتریکی یک ساختار اساسی و حیاتی برای انتقال انرژی الکتریکی به شمار میرود که از سه عنصر اصلی تشکیل شده است: منبع ولتاژ، بار (که میتواند به عنوان مصرفکننده انرژی در نظر گرفته شود) و مسیر رسانا. این سه جزء به طور هماهنگ و همزمان عمل میکنند تا جریان الکتریکی را در مدار به حرکت درآورند و انرژی را به شکل کارآمدی تبدیل نمایند. با توجه به نقش مهم هر یک از این عناصر، میتوان گفت که هماهنگی بین آنها برای عملکرد صحیح مدار ضروری است. منبع ولتاژ انرژی را تأمین میکند، بار انرژی را مصرف کرده و مسیر رسانا این انرژی را منتقل میسازد. این تعاملات باعث میشود که انرژی الکتریکی به صورت مؤثری در مدار جریان یابد و به کارهایی که نیاز به انرژی دارند، خدمت کند.
منبع ولتاژ
منبع ولتاژ بهعنوان موتور اصلی یک مدار عمل میکند و انرژی الکتریکی مورد نیاز برای راهاندازی جریان را تأمین مینماید. این منبع میتواند در قالب یک باتری یا منبع تغذیه AC یا DC وجود داشته باشد. وظیفه اصلی آن تولید و حفظ جریان الکتریکی در مدار است. در واقع، بدون وجود این منبع، مدار قادر به انجام هیچ عملی نخواهد بود. بهعبارتی دیگر، منبع ولتاژ نهتنها بهعنوان تأمینکننده انرژی عمل میکند، بلکه نقش حیاتی در فعالسازی و ادامه کارکرد مدارهای الکتریکی ایفا میکند. بنابراین، اهمیت این منبع در هر سیستم الکتریکی غیرقابل انکار است و وجود آن بهعنوان یک عنصر کلیدی برای عملکرد صحیح مدارها ضروری میباشد.
بار یا مقاومت
بار در یک مدار، قسمتی است که انرژی الکتریکی را مصرف کرده و آن را به اشکال دیگر مانند نور، گرما یا حرکت تبدیل میکند. در سادهترین شکل، این عنصر میتواند یک لامپ باشد، اما در مدارهای پیچیدهتر، ممکن است شامل مجموعهای از قطعات الکتریکی مانند مقاومتها، خازنها و ترانزیستورها باشد. بار به عنوان هدف اصلی مدار شناخته میشود و بدون وجود آن، جریان الکتریکی نمیتواند به صورت مؤثر مورد استفاده قرار گیرد. به عبارتی دیگر، بار یک عنصر کلیدی است که نقش اساسی در عملکرد مدار ایفا میکند و تعیینکننده کاربردهای مختلف انرژی الکتریکی است. در نتیجه، بررسی و شناخت بار در مدارهای الکتریکی اهمیت ویژهای دارد، زیرا فهم آن میتواند به بهینهسازی و ارتقاء کارایی سیستمهای الکتریکی کمک کند.
مسیر رسانا
مسیر رسانا به عنوان یک پل ارتباطی میان منبع و بار عمل میکند و یک مدار بسته ایجاد مینماید که در آن جریان الکتریکی به طور مرتب از قطب منفی منبع به قطب مثبت باز میگردد. این مسیر معمولاً از موادی همچون سیمهای مسی تشکیل شده است که به دلیل داشتن مقاومت پایین، قادرند انرژی را به شکلی کارآمد در مدار منتقل سازند. استفاده از این نوع مواد نه تنها به بهبود عملکرد مدار کمک میکند، بلکه باعث کاهش اتلاف انرژی نیز میشود. در نتیجه، طراحی و انتخاب صحیح مسیرهای رسانا در سیستمهای الکتریکی از اهمیت ویژهای برخوردار است، زیرا این امر تأثیر مستقیمی بر کارایی و عمر مفید مدارها دارد.
انواع مدار الکتریکی چیست؟
انواع مدارهای الکتریکی به دو دسته اصلی تقسیم میشوند: مدارهای سری و مدارهای موازی. هر یک از این دستهها ویژگیها و کاربردهای خاص خود را دارند. در مدارهای سری، اجزای مختلف به ترتیبی متصل میشوند که جریان الکتریکی از یک جزء به جزء بعدی منتقل شود. این نوع مدارها معمولاً برای مواقعی مناسب هستند که نیاز به کنترل دقیق جریان وجود دارد. از سوی دیگر، مدارهای موازی به گونهای طراحی شدهاند که اجزا به طور مستقل از یکدیگر متصل میشوند، به طوری که هر جزء میتواند به طور جداگانه کار کند. این نوع مدارها معمولاً برای افزایش قابلیت اطمینان و کارایی در سیستمهای الکتریکی استفاده میشوند. در ادامه، به بررسی دقیقتر ویژگیها و کاربردهای هر یک از این دو نوع مدار خواهیم پرداخت.
مدار الکتریکی سری
مدارهای سری از چند بخش تشکیل شدهاند که بهصورت متوالی در یک حلقه بزرگ قرار گرفتهاند. در این نوع مدارها، ولتاژها در هر یک از قطعات متفاوت است، اما جریان الکتریکی یکسان در تمامی آنها جاری است. اگر یکی از این قطعات در مدار سری دچار نقص شود، عملکرد کل مدار مختل خواهد شد، زیرا در این نوع مدار تنها یک مسیر برای عبور جریان الکتریکی وجود دارد. بهعنوان مثال، زمانی که سه لامپ الایدی بهصورت سری به هم متصل میشوند، اگر یکی از لامپها خراب شود یا از کار بیفتد، جریان الکتریکی قطع شده و در نتیجه کل سیستم روشنایی از کار میافتد. این ویژگی باعث میشود که در مدارهای سری، هر یک از اجزاء نقش حیاتی داشته باشند و از این رو، نگهداری و بررسی منظم آنها برای عملکرد صحیح مدار ضروری است.
مدارهای الکتریکی موازی
در مدارهای موازی، اجزا به گونهای سازماندهی شدهاند که اگر یکی از آنها دچار مشکل شود، کل مدار تحت تأثیر قرار نمیگیرد. به عبارت دیگر، در این نوع مدارها یک منبع انرژی وجود دارد که جریان الکتریکی از مسیرهای مختلف عبور میکند. ولتاژ در تمامی شاخههای مدار یکسان است، اما جریانها میتوانند متفاوت باشند. به عنوان مثال، در صورتی که دو لامپ الایدی به صورت موازی در یک مدار قرار گیرند و یکی از آنها خراب شود، لامپ دیگر میتواند از طریق مسیرهای جایگزین، جریان مورد نیاز خود را تأمین کند. این ویژگی باعث میشود که لامپ خرابشده تأثیری بر عملکرد لامپ دیگر نداشته باشد. به طور کلی، در مدارهای سری، ولتاژ در هر جزء متفاوت و جریان یکسان است، در حالی که در مدارهای موازی، ولتاژ ثابت و جریانها متغیر هستند. این امر یکی از دلایل اصلی کارایی بالای مدارهای موازی در سیستمهای الکتریکی است، زیرا امکان ادامه کار اجزا در صورت بروز نقص را فراهم میآورد.
بیشتر بخوانید: تعریف ساده مقاومت الکتریکی از 0 تا 100 انواع با مثال
مدار کوتاه (Short Circuit)
در این نوع مدار، دو نقطه اتصال به طور مستقیم به یکدیگر وصل شدهاند که این امر باعث افزایش ناگهانی جریان الکتریکی میگردد. این وضعیت میتواند خطرات جدی برای اجزای مختلف مدار ایجاد کند. در واقع، اتصال مستقیم میتواند سبب افزایش دما و آسیب به قطعات شود، که در نتیجه ممکن است به عملکرد نامناسب یا خرابی کلی مدار منجر گردد. بنابراین، در طراحی و اجرای مدارها، توجه به این نکته ضروری است که از اتصالات مستقیم اجتناب شود و تدابیری برای کنترل و مدیریت جریان در نظر گرفته شود.
نتیجه گیری
مدار الکتریکی به عنوان یک سیستم بسته متشکل از اجزای مختلف الکتریکی و الکترونیکی تعریف میشود که به منظور کنترل، تبدیل و انتقال انرژی الکتریکی و اطلاعات طراحی شده است. این اجزا شامل منابع تغذیه، مقاومتها، خازنها، سلفها، دیودها، ترانزیستورها و سایر قطعات مرتبط میباشند. مدارهای الکتریکی به طور گسترده در زندگی روزمره و در صنایع متنوع کاربرد دارند. این کاربردها شامل الکترونیک مصرفی، دستگاههای الکتریکی، صنعت برق، اتوماسیون صنعتی، ارتباطات، سیستمهای کنترلی، الکترونیک پزشکی و فناوری اطلاعات و ارتباطات (ICT) است. با توجه به پیشرفتهای فناورانه، اهمیت مدارهای الکتریکی در بهبود کیفیت زندگی و افزایش کارایی در صنایع مختلف روز به روز بیشتر میشود. این سیستمها نه تنها در کاربردهای ساده بلکه در فناوریهای پیشرفته نیز نقش حیاتی ایفا میکنند.
مدارهای الکتریکی به عنوان یکی از ارکان اساسی تکنولوژی معاصر و زندگی روزمره ما شناخته میشوند. این مدارها با ترکیب علم الکترونیک و فناوری، امکانات جدیدی را برای برقراری ارتباط، کنترل و انتقال اطلاعات و انرژی فراهم میآورند. با پیشرفتهای مستمر در زمینه فناوری، انتظار میرود که اهمیت مدارهای الکتریکی در زندگی انسانها همچنان افزایش یابد. این تغییرات به ما این امکان را میدهند که با ارائه راهکارهای نوآورانه، کیفیت و آسایش زندگی را بهبود بخشیم و به نیازهای روزافزون جامعه پاسخ دهیم. درواقع، مدارهای الکتریکی نهتنها به عنوان ابزارهای فنی، بلکه به عنوان عوامل کلیدی در ارتقای زندگی مدرن عمل میکنند.
