یکی از مهم ترین اجزای سیستم توزیع برق کمپکت است. کمپکت برای انتقال ایمن و کارآمد برق در شبکههای توزیع مورد استفاده قرار می گیرد. این فناوری مدرن در کاهش اندازه و ابعاد فضای اشغالی، بهبود کیفیت برق و کاهش آسیب های ناشی از شوک الکتریکی بسیار مفید است. پست کمپکت، شامل تجهیزاتی مانند ترانسفورماتورهای توزیع، سوئیچهای قدرت و سیستم های کنترل و حفاظت است. طراحی خاص و نصب آسان این پست ها را به جایگزینی ایده آل برای پست های سنتی تبدیل کرده است و به طور گسترده در صنعت برق، شهرنشینی و مناطق با محدودیت فضایی مورد استفاده قرار می گیرد. با استفاده از یک پست کمپکت، کارایی و انعطاف پذیری سیستم های توزیع برق و همچنین امنیت و پایداری تامین برق بهبود می یابد.
پست کمپکت چیست؟

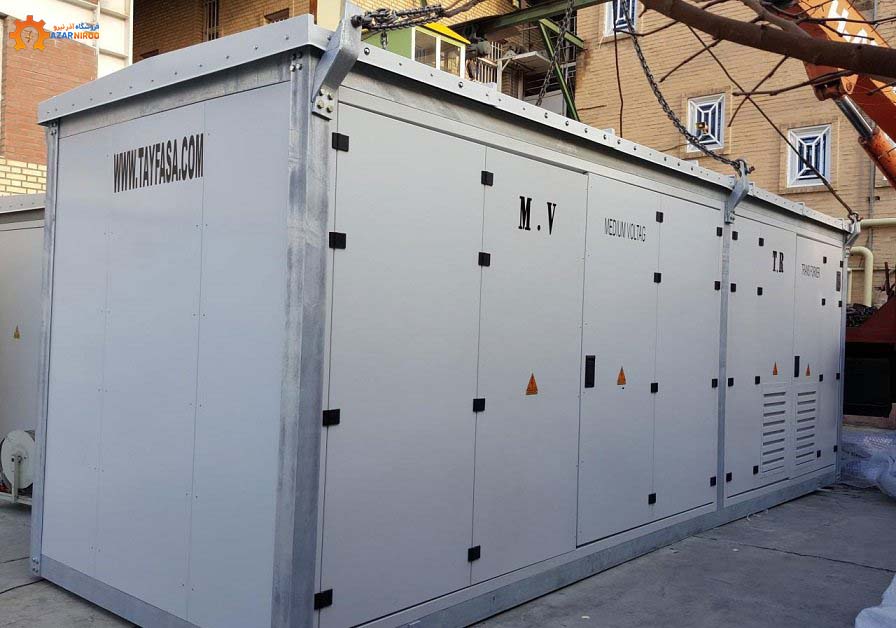

پست کمپکت نوعی پست توزیع برق است که در مواقعی که امکان فراهم کردن زمین مناسب برای پست وجود نداشته باشد، از پست کمپکت برای توزیع نیروی برق در منطقه برای شبکه 20 کیلوولت استفاده می شود و در محیط باز نصب می شود. در واقع می توان گفت که پست کمپکت محیطی پیش ساخته است که به راحتی جابه جا می شود و به کمترین میزان ساخت نیاز دارد. از طرفی نصب و اندازه گیری آن زمان زیادی نمی برد و با خیال راحت می توان از آن استفاده کرد. به طور کلی ساختمان پست کمپکت دارای فونداسیون مناسب، اسکلت فولادی بوده و تمامی بدنه و درها با ورق فلزی پوشانده شده است. این سازه مجهز به تجهیزاتی مانند تابلو برق سه سلولی، تابلو برق فشار ضعیف، ترانسفورماتور و سایر لوازم جانبی می باشد. البته این نوع پست به دلیل تراکم موجود در محیط های شهری به صورت ساختمانی نیز دیده می شود که عمدتاً از پست های کمپکت پیش ساخته استفاده می کند.
ویژگی های پست کمپکت چیست؟
پست کمپکت پیش ساخته مزایای بسیاری را ارائه می دهند که منجر به استفاده روزافزون از آنها توسط شرکت ها و سازمان های مختلف شده است. برخی از این ویژگی ها عبارتند از:
– حمل و نقل راحت
– امنیت و ایمنی بالا
– قابلیت کنترل از راه دور
– سازگار با محیط زیست
– ساخت و ساز کم هزینه
– امکان نصب در اماکن عمومی
– امکان آماده سازی و تحویل در کمترین زمان ممکن

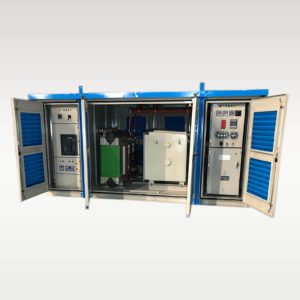

اجزای تشکیل دهنده پست کامپکت
از آنجایی که پست های کامپکت عموماً در مناطق شهری مورد استفاده قرار می گیرند و تابلوهای فشار متوسط و ضعیف برای توزیع جریان الکتریکی در آنها تعبیه می شود. اجزای پست کامپکت شامل موارد زیر است:
بدنه: بدنه پست کامپکت می تواند از بتن، فایبرگلاس یا فولاد باشد. رنگ آمیزی بدنه با رنگ پودری الکترواستاتیک انجام می شود که یک ناحیه عایق در سطح بدنه ایجاد می کند.
تابلو برق فشار متوسط: در پستهای توزیع کننده پیش ساخته از یک تابلو سه سلولی 20 کیلوواتی، یک تابلو برق فشار ضعیف و یک تابلو برق فشار متوسط با ظرفیت 800 کیلو ولت استفاده می شود. هر تابلو مورد استفاده در یک محفظه پستی کامپکت باید از طریق یک کابل هادی به زمین متصل شود.
ترانسفورماتور: از ترانسفورماتورها برای توزیع نیرو استفاده می شود. بار ترانسفورماتور بر اساس ظرفیت پست، دمای محیط و کلاس حرارتی تعیین می شود. در مناطق شهری، بسته به چگالی بار، ترانسفورماتورها معمولاً 800 کیلوولت آمپر هستند. ترانسفورماتورها به دو نوع روغنی و خشک تقسیم می شوند.
اینترلاک: این قطعه پیش ساخته مجوز لازم برای کلیدهای داخل محفظه را صادر می کند و دارای قطعاتی است که بین قسمت های مختلف تابلو قرار دارد. هنگامی که این قطعات در موقعیت باز هستند، میتوان کلیدهای قطع و وصل جدا کننده را به کار انداخت. سیستم قفل یا اینترلاک سیستمی است که امکان سوئیچینگ را فراهم می کند که باعث افزایش سطح ایمنی تجهیزات در هنگام تعمیرات یا پس از کار می شود.
تجهیزات اندازهگیری پست کامپکت: قطعات کوچک و بزرگی در داخل تابلو قرار دارند که عملکرد همه آنها منجر به توزیع صحیح برق می شود. تجهیزات اندازه پست شامل کنتور، فیوز و بریکر می باشد.
طراحی پست کمپکت چگونه است؟
هنگام تعیین موقعیت کوچک در طراحی و محاسبه نقشه، ظاهر و زیبایی شهر از نکات مهمی است که باید در نظر گرفته شود. این پست باید به گونه ای طراحی شود که به راحتی با پیچ و مهره ثابت شود و در فونداسیون نصب شود. برای مقاومت در برابر آتش، خوردگی و شوک مکانیکی، باید بدنه پست کمپکت از جنس گالوانیزه ساخته شود. برای سهولت حمل آن با قلاب باید وزن و اندازه مناسبی داشته باشد. دو ورودی و یک مسیر برای دسترسی آسان به تجهیزات باید در نظر گرفته شود. برای تعویض و جابجایی تجهیزات 60 سانتی متر برای عرض ورودی درب در نظر گرفته شود. برای جلوگیری از ورود افراد مختلف به غرفه، لولای در باید دارای قفل مناسب و از مواد گالوانیزه باشد. نورپردازی داخلی پست پیش ساخته نوع چراغ تونلی است.
کلام آخر
پست کامپکت با ساختار فشرده، قابلیت قطع و وصل سریع و هزینههای نگهداری پایین، انتقال و صرفهجویی در هزینه را تا حد زیادی بهبود میبخشند. آذر نیرو فروشگاه اینترنتی جامع تجهیزات برق صنعتی با ارائه طیف گستردهای از معتبرترین برندها در گروههای مختلف و با همکاری نزدیک با وارد کنندگان و توزیع کنندگان اصلی این کالاها در ایران، تلاش میکند تا نیازهای متفاوت مشتریان با کاربریهای متفاوت آنان را برآورده سازد.
