در دنیای کنونی، با رشد روزافزون استفاده از تجهیزات الکتریکی در محیطهای مختلف صنعتی، تجاری و مسکونی، مسئله حفاظت الکتریکی به یکی از ارکان اساسی مهندسی برق تبدیل شده است. حفاظت از سیستمهای برقی در برابر خطراتی نظیر شوک الکتریکی، اتصال کوتاه، اضافه بار و نشت جریان نه تنها برای ایمنی افراد ضروری است، بلکه به منظور جلوگیری از خسارات مالی و آسیب به تجهیزات الکتریکی نیز اهمیت دارد.
کلید محافظ جان (RCCB) و کلید حرارتی (MPCB) از جمله ابزارهای پیشرفتهای هستند که به منظور تأمین ایمنی و حفاظت از سیستمهای الکتریکی طراحی شدهاند. هر کدام از این دستگاهها ویژگیها و قابلیتهای خاص خود را دارند که آنها را برای کاربردهای ویژه مناسب میسازد. RCCB، که به عنوان مدار قطع کننده جریان باقیمانده نیز شناخته میشود، به طور خاص برای حفاظت از افراد در برابر خطرات ناشی از شوک الکتریکی طراحی شده است. این دستگاه با شناسایی هر نوع عدم تعادل در جریان بین هادیهای زنده و نول، اقدام به قطع مدار میکند و از این طریق از بروز خطرات جانی جلوگیری مینماید.
MPCB، که به عنوان مدارشکن با کیس قالبی شناخته میشود، به منظور حفاظت از موتورهای الکتریکی و تجهیزات پرقدرت در برابر اضافه بار و اتصال کوتاه طراحی شده است. این دستگاه با بهرهگیری از تکنولوژیهای حرارتی و مغناطیسی، قادر است جریانهای اضافی را شناسایی کرده و به طور خودکار مدار را قطع کند. این عمل به جلوگیری از آسیب به تجهیزات و کاهش خطرات احتمالی کمک میکند. MPCBها در محیطهای صنعتی و تجاری که با بارهای الکتریکی بالا سروکار دارند، کاربرد گستردهای دارند.

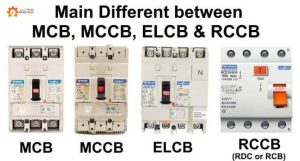

کلید محافظ جان (RCCB)
کلید محافظ جان یا RCCB یکی از اجزای اساسی در سیستمهای الکتریکی به شمار میرود که وظیفه مهمی در حفاظت از افراد در برابر خطرات ناشی از برقگرفتگی و همچنین جلوگیری از آتشسوزیهای ناشی از نشت جریان دارد. این دستگاه با تشخیص جریانهای باقیمانده که به دلیل نشت جریان به زمین یا مناطق ناخواسته ایجاد میشود، عمل میکند. به عبارتی، RCCB قادر است تغییرات غیرعادی در جریان الکتریکی را شناسایی کرده و در صورت وقوع نشت، به سرعت مدار را قطع کند. این ویژگی نه تنها ایمنی افراد را تضمین میکند بلکه از خسارات ناشی از حوادث برقی نیز جلوگیری میکند. به همین دلیل، استفاده از RCCB در تأسیسات الکتریکی بسیار توصیه میشود و نقش حیاتی در تامین ایمنی اماکن و افراد دارد.
بیشتر بخوانید: قیمت و خرید انواع کلید محافظ جان
عملکرد
عملکرد کلید محافظ جان (RCCB) بر اساس شناسایی اختلاف جریان میان هادیهای فاز و نول است. در یک سیستم الکتریکی که به درستی عمل میکند، جریان در هادی فاز باید با جریان برگشتی در هادی نول برابر باشد. RCCB با استفاده از یک ترانسفورماتور جریان (CT) به نظارت بر این دو جریان میپردازد. این دستگاه جریانهای موجود در هادیهای فاز و نول را اندازهگیری کرده و تفاوت میان آنها را محاسبه میکند. در صورتی که این دو جریان برابر نباشند، به معنای وجود یک مشکل یا نشتی در سیستم است و RCCB بهسرعت به این وضعیت واکنش نشان داده و مدار را قطع میکند تا از خطرات احتمالی مانند صدمات الکتریکی یا آتشسوزی جلوگیری کند. به این ترتیب، RCCB نقش حیاتی در ایمنی الکتریکی ایفا میکند و تضمین میکند که در صورت بروز مشکلات، سیستم بهطور خودکار از کار افتاده و از خطرات بیشتر جلوگیری میشود.
کاربردها
کلید محافظ جان، با ویژگیهای پیشرفته خود، نقش مهمی در تضمین ایمنی در برابر خطرات الکتریکی ایفا میکند. این کلید قادر به شناسایی نشت جریان است و به همین دلیل، در پیشگیری از شوکهای الکتریکی و حوادث آتشسوزی، بسیار مؤثر عمل میکند. کاربردهای متنوعی برای این دستگاه وجود دارد که برخی از مهمترین آنها شامل موارد زیر است:
– محافظت از افراد در برابر خطرات احتمالی در محیطهای خانگی و صنعتی.
– تضمین ایمنی در سیستمهای الکتریکی و جلوگیری از حوادث ناخواسته.
– کاربرد در مناطقی که ریسک نشت جریان و آتشسوزی بالا است.
– کمک به حفظ سلامت و امنیت در شرایط مختلف.
مزایا و معایب
مزایا
حفاظت از جان افراد یکی از مهمترین وظایف RCCBها (کلیدهای حفاظتی جریان نشتی) است. این دستگاهها قادرند کوچکترین نشت جریان به زمین را تشخیص دهند و به سرعت مدار را قطع کنند. این ویژگی به ویژه در محیطهای مسکونی و تجاری که افراد ممکن است به تجهیزات الکتریکی دسترسی داشته باشند، از اهمیت بالایی برخوردار است.
علاوه بر این، RCCBها نقش حیاتی در پیشگیری از آتشسوزی دارند. با قطع فوری مدار در صورت بروز نشت جریان، خطر وقوع آتشسوزیهای ناشی از جریانهای غیرمجاز کاهش مییابد. این قابلیت به ویژه در مکانهای مرطوب مانند حمامها و آشپزخانهها بسیار ضروری است.
نصب و استفاده از RCCBها به سادگی امکانپذیر است و نیازی به تنظیمات پیچیده ندارند. این امر موجب میشود که کاربران به راحتی بتوانند آنها را در سیستمهای الکتریکی خود نصب کنند.
علاوه بر این، این کلیدها میتوانند با تشخیص نشت جریان، از آسیب به تجهیزات الکتریکی حساس جلوگیری کنند و به این ترتیب ایمنی کلی سیستمهای الکتریکی را افزایش دهند. در نهایت، استفاده از RCCBها نه تنها از جان افراد محافظت میکند، بلکه به حفظ تجهیزات و جلوگیری از حوادث ناگوار نیز کمک مینماید.
معایب
عدم وجود حفاظت در برابر اضافه بار و اتصال کوتاه یکی از محدودیتهای RCCB (Residual Current Circuit Breaker) است. این دستگاهها تنها قادر به شناسایی نشت جریان هستند و نمیتوانند از مدار در برابر اضافه بار یا اتصال کوتاه محافظت کنند. به منظور دستیابی به حفاظت جامع، ضروری است که از تجهیزات اضافی مانند MCB (Miniature Circuit Breaker) بهره گرفته شود.
همچنین، RCCB ممکن است با برخی از تجهیزات الکتریکی که نوسانات جریان را تجربه میکنند، تداخل ایجاد کند. این تداخل میتواند منجر به فعال شدن غیرضروری RCCB و در نتیجه قطع مکرر مدار شود که به نوبه خود ممکن است مشکلاتی را برای کاربران ایجاد کند.
علاوه بر این، هزینههای بالاتر RCCB در مقایسه با فیوزها میتواند در پروژههای بزرگ و وسیع به یک عامل محدودکننده تبدیل گردد. به همین ترتیب، حساسیت این دستگاهها به شرایط محیطی مانند دما و رطوبت نیز میتواند بر عملکرد آنها تاثیر منفی بگذارد و نیازمند توجه ویژهای باشد. در نتیجه، برای استفاده موثر از RCCB، در نظر گرفتن این عوامل و ترکیب آن با سایر تجهیزات حفاظتی ضروری است.

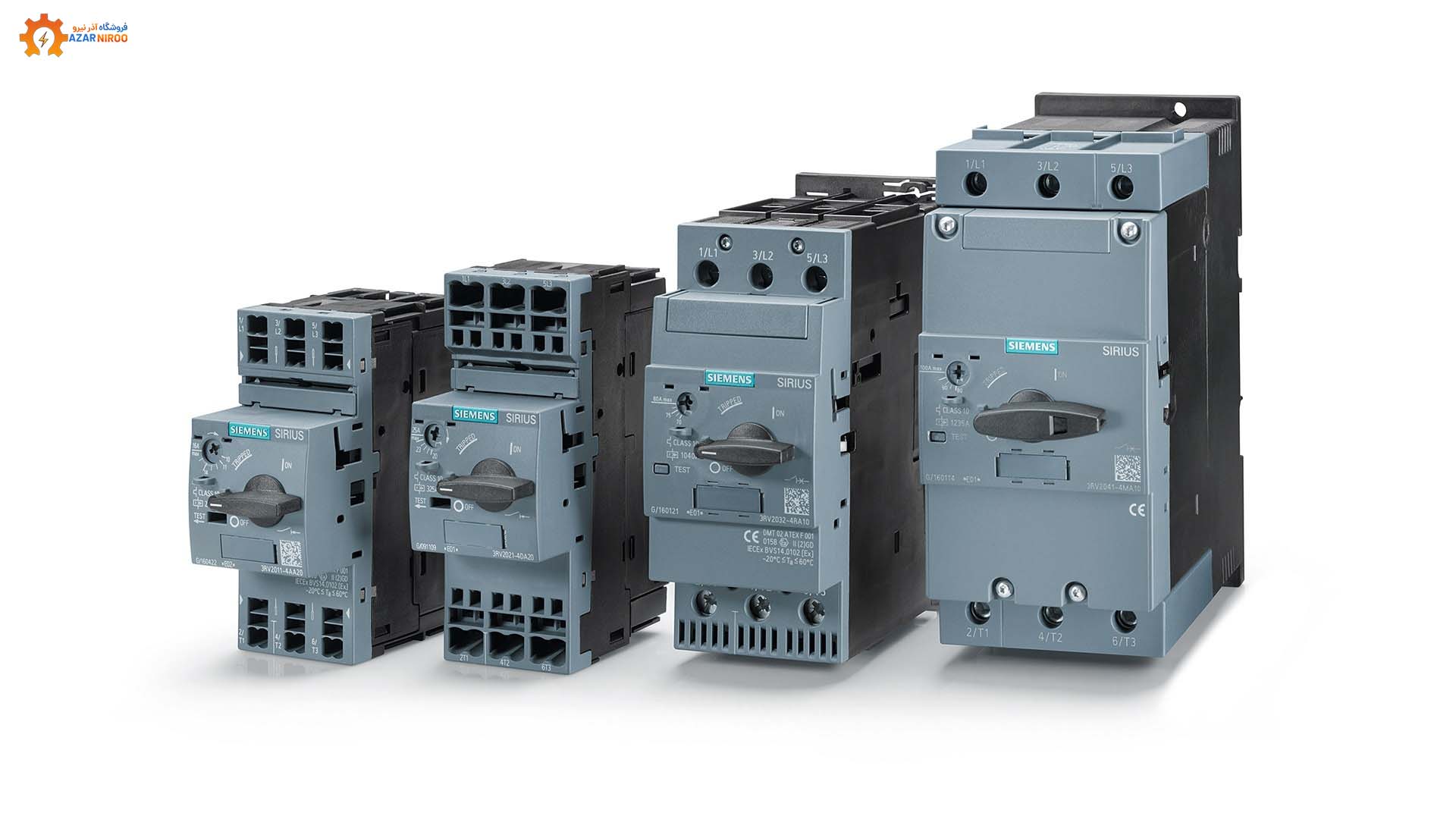

کلید حرارتی (MPCB)
کلید حرارتی یا مدار شکن با کیس قالبی، که به اختصار MPCB نامیده میشود، یک ابزار حفاظتی مهم در سیستمهای الکتریکی است. این دستگاه به منظور حفظ ایمنی مدارها طراحی شده و قادر است در برابر مشکلاتی مانند اضافه بار و اتصال کوتاه واکنش نشان دهد. عملکرد اصلی MPCB، شناسایی و قطع جریانهای اضافی است که میتواند به تجهیزات و دستگاههای الکتریکی آسیب برساند. به این ترتیب، این کلید حرارتی نقش حیاتی در جلوگیری از حوادث ناگوار و آسیبهای احتمالی ایفا میکند. طراحی و ساختار این دستگاه به گونهای است که به راحتی در سیستمهای مختلف قابل استفاده بوده و به بهبود کارایی و ایمنی سیستمهای الکتریکی کمک میکند.
بیشتر بخوانید: قیمت و خرید انواع کلید حرارتی
عملکرد
تشخیص جریان در کلید حرارتی به این صورت انجام میگیرد که هنگامی که جریان الکتریکی از مقدار مجاز فراتر رود، حسگرهای داخلی این تغییر را شناسایی میکنند. این افزایش جریان میتواند به دلایل مختلفی نظیر اضافه بار یا اتصال کوتاه رخ دهد. پس از شناسایی این وضعیت، کلید حرارتی به طور خودکار مدار را قطع میکند تا از خسارت به تجهیزات یا خطر آتشسوزی جلوگیری نماید.
عملکرد کلید حرارتی یا MPCB بر پایه دو مکانیزم اصلی استوار است: حفاظت حرارتی و حفاظت مغناطیسی. در بخش حفاظت حرارتی، زمانی که جریان الکتریکی به اندازهای افزایش مییابد که حرارت زیادی در مدار تولید شود، این حرارت باعث انبساط مواد خاصی در داخل دستگاه میگردد. این انبساط به نوبه خود موجب تغییر حالت یکی از قطعات دماسنجی درون دستگاه میشود که در نهایت منجر به قطع مدار و حفظ ایمنی تجهیزات میگردد.
از سوی دیگر، حفاظت مغناطیسی زمانی فعال میشود که جریان به شکل ناگهانی افزایش یابد و از حد مجاز عبور کند. در این حالت، یک سیمپیچ آهنی واقع در MPCB میدان مغناطیسی تولید میکند که این میدان مغناطیسی باعث جذب قطبهای مغناطیسی داخلی دستگاه و در نتیجه قطع مدار میشود. این دو روش به طور همزمان نقش کلیدی در ایمنی و عملکرد صحیح سیستمهای الکتریکی ایفا میکنند.
کاربردها
کلید حرارتی یا MPCB به عنوان یک ابزار حفاظتی و عملکردی در برابر جریانهای اضافی، در حوزههای مختلف الکتریکی به کار میرود. این دستگاه به ویژه در محیطهای صنعتی و کارخانهای که بارهای سنگین الکتریکی وجود دارد، نقش بسیار مهمی ایفا میکند. در این فضاها، کلید حرارتی به منظور جلوگیری از آسیب به مدارها و تجهیزات ناشی از اتصال کوتاه و اضافه بار ضروری است.
همچنین در سیستمهای توزیع برق و انرژی، این کلید برای حفاظت از تجهیزات و مدارهای انتقال و توزیع برق در برابر خطرات ناشی از جریانهای اضافی به کار میرود. در سیستمهای خنککننده و تهویه مطبوع که به تجهیزات الکتریکی وابستهاند، استفاده از کلید حرارتی به منظور جلوگیری از آسیبهای ناشی از گرمای بیش از حد و اضافه بار نیز از اهمیت بالایی برخوردار است.
در وسایل نقلیه مانند اتومبیلها، قطارها، هواپیماها و کشتیها، کلید حرارتی به عنوان یک ابزار حفاظتی برای سیستمهای الکتریکی عمل میکند و از آنها در برابر خطرات ناشی از اتصال کوتاه و جریانهای اضافی محافظت مینماید.
علاوه بر این، در ساختمانهای مسکونی و تجاری، کلید حرارتی به منظور حفاظت از مدارها و تجهیزات الکتریکی در برابر خطرات مرتبط با شوک الکتریکی و آتشسوزی ناشی از جریانهای ناخواسته مورد استفاده قرار میگیرد. این ابزار با توجه به ویژگیهای حفاظتی خود، به ایمنی و کارایی سیستمهای الکتریکی در انواع محیطها کمک شایانی میکند.
نتیجه گیری
در نهایت، لازم به ذکر است که کلید حرارتی (MPCB) و کلید محافظ جریان باقیمانده (RCCB) از اجزای ضروری در سیستمهای الکتریکی به شمار میروند. این دو قطعه به عنوان ابزارهای کلیدی در تأمین ایمنی و حفاظت در برابر خطرات مختلف، از جمله شوک الکتریکی، آتشسوزی و آسیب به تجهیزات، حائز اهمیت هستند. با این حال، تفاوتهایی در نحوه عملکرد و حوزههای کاربردی آنها وجود دارد که باید به دقت مورد توجه قرار گیرد.
کلید حرارتی (MPCB) به طور خاص برای حفاظت در برابر جریانهای اضافی و اتصال کوتاه طراحی شده و بیشتر در محیطهای صنعتی و با بارهای بالای الکتریکی به کار میرود. در مقابل، کلید محافظ جریان باقیمانده (RCCB) برای جلوگیری از شوک الکتریکی و تشخیص نشت جریان طراحی شده و عمدتاً در محیطهای مسکونی و تجاری استفاده میشود.
بنابراین، برای انتخاب مناسبترین نوع کلید برای هر کاربرد، ضروری است که نیازها و شرایط خاص هر محیط الکتریکی به دقت بررسی شود. همچنین، ویژگیها و قابلیتهای هر یک از این دو کلید باید به طور کامل ارزیابی گردد. در نتیجه، میتوان نتیجهگیری کرد که هر یک از این دو کلید از نظر ایمنی و حفاظت الکتریکی در محیطهای مختلف، حیاتی هستند، اما کاربردها و نیازهای متفاوتی دارند.
