در دنیای برق صنعتی، پایداری سیستم و سلامت تجهیزات حرف اول را میزند. یکی از مفاهیم کلیدی که هر مهندس برق و تکنسین تجهیزات اتوماسیون باید به خوبی با آن آشنا باشد، «اضافه بار» یا Overload است. اضافه بار اگر بهدرستی مدیریت نشود، میتواند منجر به خسارات سنگین مالی، توقف خط تولید و حتی آتشسوزیهای گسترده در تابلوهای برق شود.
در این مقاله تخصصی، به بررسی دقیق مفهوم اضافه بار، تفاوت آن با اتصال کوتاه، دلایل وقوع و راهکارهای حفاظتی هوشمندانه خواهیم پرداخت.
اضافه بار (Overload) چیست؟
به زبان ساده، اضافه بار زمانی رخ میدهد که جریانی بیش از جریان نامی (Rated Current) یک مدار، سیم یا تجهیز برقی، برای مدتی طولانی از آن عبور کند. در این حالت، تجهیزات از توان طراحی شده خود فراتر میروند.
برخلاف اتصال کوتاه که یک خطای آنی و لحظهای است، اضافه بار معمولاً یک فرآیند تدریجی است که باعث تولید حرارت غیرمجاز میشود. این حرارت میتواند عایق سیمها را ذوب کرده و در نهایت منجر به سوختن الکتروموتورها یا تجهیزات کنترلی شود.
تفاوت اضافه بار و اتصال کوتاه
بسیاری از افراد این دو مفهوم را جابجا میگیرند، اما در طراحی سیستمهای حفاظتی، تمایز این دو بسیار حیاتی است:
- اضافه بار (Overload): جریان کمی بیشتر از حد مجاز است (مثلاً ۱.۲ برابر جریان نامی) و زمان میبرد تا آسیب بزند.
- اتصال کوتاه (Short Circuit): جریان به ناگهان دهها یا صدها برابر جریان نامی میشود و باید در کسری از ثانیه قطع شود.
دلایل اصلی بروز اضافه بار در برق صنعتی
در محیطهای صنعتی دلایل اضافه بار میتواند شامل موارد زیر باشد:
- فشار مکانیکی بیش از حد: اگر یک نوار نقاله یا یک جک در اثر اصطکاک یا گیر کردن قطعه، فشار زیادی به موتور وارد کند، موتور جریان بیشتری میکشد.
- اتصال بارهای غیرمجاز: افزودن مصرفکنندههای جدید به یک تابلوی برق بدون در نظر گرفتن ظرفیت باسبارها (Busbars) و کابلها.
- افت ولتاژ: با کاهش ولتاژ، موتورهای الکتریکی برای حفظ توان خروجی، جریان بیشتری دریافت میکنند که منجر به داغ شدن سیمپیچ میشود.
- انتخاب نادرست سایز کابل: استفاده از کابلهایی با سطح مقطع پایین برای جریانهای بالا.
خطرات ناشی از عدم کنترل اضافه بار
عدم استفاده از تجهیزات حفاظتی مناسب در برابر اضافه بار منجر به حوادث زیر میشود:
- از بین رفتن عایق کابلها: حرارت ناشی از اضافه بار، طول عمر عایق را به شدت کاهش میدهد.

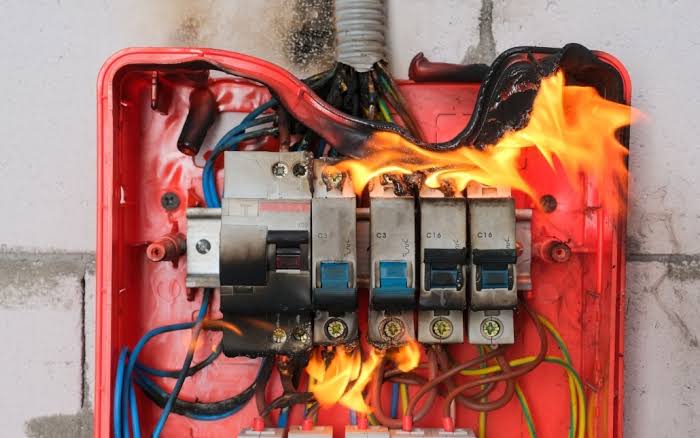

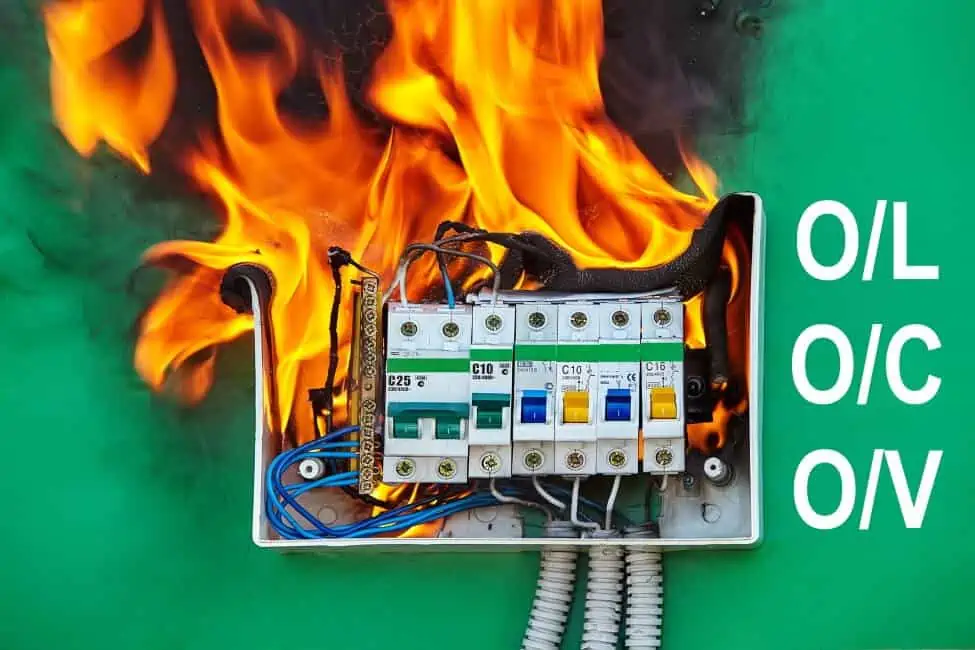

- آتشسوزی در تابلو برق: بسیاری از آتشسوزیهای صنعتی ناشی از داغ شدن محل اتصالات و شینههاست. استفاده از کابلهای ضد حریق (Fire-safe cables) در محیطهای حساس میتواند ریسک را کاهش دهد، اما پیشگیری با حفاظت الکتریکی اولویت دارد.
- سوختن موتورها: هزینهی تعمیر یا جایگزینی الکتروموتورهای صنعتی بسیار بالاست.
راهکارهای حفاظتی در برابر اضافه بار
برای محافظت از سیستم در برابر این پدیده، از تجهیزات قطعکننده خودکار استفاده میشود:

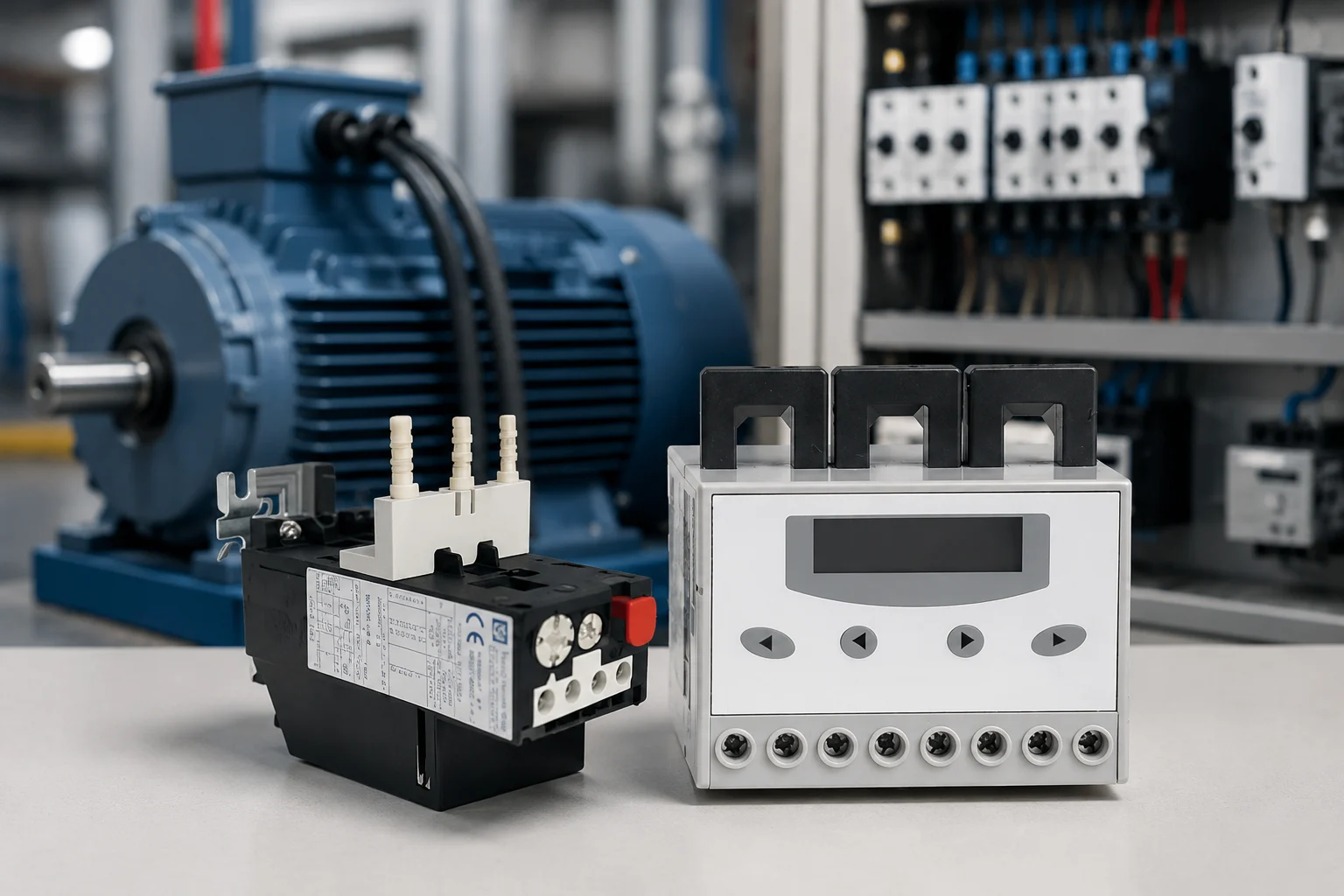

۱. بیمتال (Thermal Overload Relay)
رایجترین روش برای حفاظت موتورهاست. این قطعه با استفاده از خاصیت خمشدگی دو فلز ناهمجنس در اثر حرارت، مدار فرمان را قطع میکند.
۲. کلید محافظ موتوری (MPCB)
این کلیدها نه تنها در برابر اضافه بار (حفاظت حرارتی)، بلکه در برابر اتصال کوتاه (حفاظت مغناطیسی) نیز از موتور محافظت میکنند و انتخابی عالی برای اتوماسیون صنعتی هستند.
۳. کلیدهای مینیاتوری (MCB) تیپ C و D
در مدارهای روشنایی و موتوری، انتخاب تیپ صحیح کلید مینیاتوری برای تحمل جریان راهاندازی و تشخیص اضافه بار واقعی ضروری است.
۴. استفاده از تجهیزات باکیفیت (مانند محصولات Socomec)
در مراکز حساس مانند دیتاسنترها که پایداری جریان اهمیت حیاتی دارد، استفاده از کلیدهای اتوماتیک (MCCB) و سوئیچهای انتقال قدرت با برندهای معتبری همچون Socomec، ایمنی سیستم را تضمین میکند.
نقش باسبار و تابلو برق در مدیریت بار
در طراحی تابلوهای برق صنعتی، ظرفیت حرارتی باسبارها (Busbars) باید به دقت محاسبه شود. اگر شینهکشی تابلو متناسب با حداکثر جریان نباشد، خودِ باسبار به منبع تولید گرما و وقوع حادثه تبدیل میشود.
نتیجهگیری
مفهوم اضافه بار در برق صنعتی صرفاً یک تعریف تئوریک نیست، بلکه مرز بین کارکرد ایمن و خرابی تجهیزات است. با انتخاب درست تجهیزات حفاظتی، استفاده از کابلهای با استاندارد بالا و پایش مداوم جریان مصرفی، میتوان از توقفهای ناخواسته در خطوط تولید و آسیب به قطعات گرانقیمت اتوماسیون جلوگیری کرد.
آیا سیستم برق صنعتی شما در برابر اضافه بار مقاوم است؟ بررسی دورهای اتصالات شینهها و کالیبراسیون بیمتالها، سادهترین راه برای پیشگیری از خسارات بزرگ است.
