در این مقاله قصد داریم به مقایسه دو نوع کلید مینیاتوری، یعنی تیپ B و تیپ C بپردازیم. شناخت تفاوتهای این دو تیپ برای مهندسان و تکنسینها بسیار مفید است و به آنها کمک میکند تا در انتخاب بهترین گزینه برای محافظت از مدارهای مختلف بهتر عمل کنند. هر تیپ ویژگیهای خاص خود را دارد و در شرایط متفاوت کارایی متفاوتی نشان میدهد. بنابراین، آگاهی از این تفاوتها میتواند در حفظ ایمنی و کارایی مدارها نقش بسزایی داشته باشد. با فروشگاه برق صنعتی آذر نیرو همراه باشید تا این دو تیپ را بهتر بشناسیم و انتخابهای هوشمندانهتری داشته باشیم.
آشنایی با کلید مینیاتوری تیپ B
کلید مینیاتوری تیپ B (MCB Type B) یکی از محبوبترین نوع کلیدهای مینیاتوری است که برای محافظت از مدارهای الکتریکی در برابر جریانهای اضافی و اتصالات کوتاه طراحی شده است. این کلیدها بهویژه در محیطهای خانگی و مدارهایی که بار کمی دارند یا جریان هجومی پایینی را تجربه میکنند، به کار میروند. با استفاده از این کلیدها، میتوانید از آسیب به تجهیزات الکتریکی خود جلوگیری کنید و امنیت بیشتری را به مدارهای خود اضافه کنید. این ویژگیها باعث میشود که کلیدهای تیپ B انتخاب مناسبی برای استفاده در مکانهایی باشند که نیاز به محافظت در برابر خطرات ناشی از اضافه بار وجود دارد.
جریان قطع و عملکرد کلید مینیاتوری تیپ B

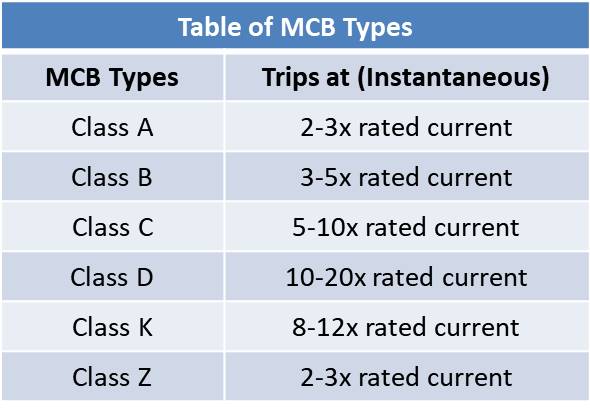

کلیدهای مینیاتوری تیپ B طوری طراحی شدهاند که در شرایطی که جریان مدار بین 3 تا 5 برابر جریان نامی باشد، به سرعت عمل کنند و مدار را قطع کنند. این یعنی اگر جریانی بیش از این حد در مدار ایجاد شود، کلید تیپ B فعال شده و مدار را خاموش میکند. این عملکرد به این منظور است که از آسیبدیدن تجهیزات الکتریکی و اتصالات جلوگیری کند. به این ترتیب ما میتوانیم از دستگاههای خود در برابر خطرات ناشی از جریانات اضافی محافظت کنیم و اطمینان حاصل کنیم که همه چیز به درستی کار میکند.
محدودیتهای کلید مینیاتوری تیپ B
کلیدهای تیپ B برای مدارهایی که جریانهای هجومی بالایی دارند، گزینه مناسبی نیستند. به عنوان مثال، وقتی در مدارهای صنعتی با تجهیزات بزرگ یا موتورهای سنگین کار میکنیم، این کلیدها ممکن است نتوانند به خوبی عمل کنند. برای این نوع شرایط، بهتر است از کلید مینیاتوری تیپ C استفاده کنیم، چرا که این کلیدها به طور خاص برای جریانهای بالاتر طراحی شدهاند و میتوانند عملکرد بهتری داشته باشند. بنابراین، اگر در محیطهای صنعتی فعالیت میکنید، حتماً به این نکته توجه کنید تا از مشکلات احتمالی جلوگیری شود.
آشنایی با کلید مینیاتوری تیپ C
کلید مینیاتوری تیپ C (MCB Type C) یکی از انواع پرطرفدار کلیدهای مینیاتوری هست که بیشتر در محیطهای صنعتی و تجاری استفاده میشه. این کلیدها به گونهای طراحی شدن که بتوانند از مدارهایی که نیاز به جریانهای هجومی بالاتری دارن، محافظت کنن. به عنوان مثال، این کلیدها برای مدارهای موتورهای الکتریکی و تجهیزات صنعتی که ممکنه در زمان راهاندازی یا کار به جریانهای بالا نیاز داشته باشن، بسیار مناسب هستن. به همین دلیل، استفاده از این نوع کلیدها میتونه به افزایش ایمنی و کارایی در سیستمهای برقی کمک کنه.
جریان قطع و عملکرد کلید مینیاتوری تیپ C
کلیدهای تیپ C زمانی فعال میشوند که جریان مدار به حدود 5 تا 10 برابر جریان نامی برسد. این جریان اضافی به این خاطر است که برخی از دستگاههای صنعتی مثل موتورهای برقی و ترانسفورماتورها در زمان شروع به کار به شدت به جریان بیشتری نیاز دارند. در واقع، در لحظهی راهاندازی، این تجهیزات به دلیل بار اولیهای که دارند، از حد معمول جریان نامی فراتر میروند. این ویژگی کلیدهای تیپ C به آنها کمک میکند تا در برابر این تغییرات ناگهانی جریان مقاومت نشان دهند و از تجهیزات محافظت کنند. به همین خاطر، استفاده از این نوع کلیدها در مدارهای صنعتی بسیار اهمیت دارد تا بتوانند به خوبی از تجهیزات در برابر جریانهای هجومی محافظت کنند.
کلیدهای تیپ C این ویژگی را دارند که به جریانهای اولیه اجازه میدهند از مدار عبور کنند بدون اینکه مدار دچار قطع و وصلی شود. این یعنی اگر جریان به طور عادی باشد، مدار به خوبی کار میکند و هیچ مشکلی پیش نمیآید. اما اگر جریان به حدی برسد که بیش از حد معمول شود، این کلیدها به سرعت عمل میکنند و مدار را خاموش میکنند. این کار به حفظ ایمنی مدار کمک میکند و از آسیب رسیدن به تجهیزات جلوگیری میکند. بنابراین، کلیدهای تیپ C نه تنها کارایی خوبی دارند بلکه امنیت مدار را نیز تضمین میکنند.
محدودیتهای کلید مینیاتوری تیپ C
کلیدهای تیپ C معمولاً برای محیطهای خانگی یا مدارهایی که جریان هجومی کمتری دارند، خیلی پیشرفته و مناسب نیستند و ممکن است نتوانند به درستی از مدار محافظت کنند. در محیطهایی که با جریانهای پایینتر و نوسانات کمتری مواجهیم، بهتر است از کلیدهای تیپ B استفاده کنیم. این کلیدها معمولاً هزینه کمتری دارند و کارایی بهتری در این نوع شرایط ارائه میدهند. بنابراین، اگر به دنبال راهحلهای اقتصادی و مؤثر هستید، کلیدهای تیپ B گزینه بهتری به شمار میروند.
تفاوت عملکرد کلید مینیاتوری تیپ B و C
کلیدهای مینیاتوری تیپ B و تیپ C هر دو برای حفاظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شدهاند. اما تفاوتهای مهمی در عملکرد آنها وجود دارد که به ویژه در حساسیت به جریان هجومی و تحمل جریان اضافهبار نمایان میشود. این تفاوتها باعث میشود که هر کدام از این کلیدها برای کاربردهای خاصی مناسبتر باشند. به طور کلی، تیپ B معمولاً برای بارهای غیرخطی و دستگاههایی که در زمان راهاندازی به جریان هجومی بالایی نیاز دارند، مناسب است. در حالی که تیپ C میتواند جریانهای بالاتری را در مدت زمان کوتاه تحمل کند و به همین دلیل برای بارهای القایی مانند موتورها و ترانسفورماتورها انتخاب بهتری است. در این بخش، ما به بررسی این تفاوتها و تأثیر آنها بر عملکرد کلی سیستمهای الکتریکی میپردازیم تا شما بتوانید انتخاب بهتری برای نیازهای خود داشته باشید.
حساسیت به جریان هجومی
تفاوت اصلی کلید مینیاتوری تیپ B و C در نحوه واکنش آنها به جریانهای هجومی یا جریانهای راهاندازی است. وقتی که یک دستگاه الکتریکی مانند موتور یا ترانسفورماتور روشن میشود، جریان هجومی به وجود میآید که معمولاً چندین برابر از جریان عادی مدار بیشتر است. این جریان در زمان راهاندازی میتواند بسیار بالا باشد و به همین دلیل، نوع کلید مینیاتوری مورد استفاده اهمیت دارد. کلیدهای تیپ B برای مدارهای با بارهای مقاومتی یا الکتریکی مناسبترند، در حالی که تیپ C برای بارهای القایی مثل موتورهای بزرگ و ترانسفورماتورها طراحی شدهاند. بنابراین، انتخاب صحیح کلید میتواند به محافظت از مدار و تجهیزات کمک کند و از خطرات ناشی از این جریانهای بالا جلوگیری نماید.
حساسیت به جریان هجومی کلید مینیاتوری تیپ B
این کلیدها به گونهای طراحی شدهاند که به طور خاص به جریانهای ناگهانی و هجومی حساستر هستند. وقتی که جریان مدار به حدود 3 تا 5 برابر مقدار نامیاش برسد، این کلیدها به سرعت مدار را قطع میکنند. این ویژگی باعث میشود که کلیدهای تیپ B گزینهای عالی برای استفاده در مدارهای خانگی و دستگاههایی باشند که جریان راهاندازی آنها پایین است. به عنوان مثال، میتوان به دستگاههای روشنایی، پریزهای برق، و تجهیزات الکترونیکی کوچک اشاره کرد که معمولاً جریان راهاندازی کمی دارند و به راحتی با این کلیدها سازگار میشوند. این ویژگیها نه تنها ایمنی را افزایش میدهند، بلکه به کاربران کمک میکنند تا از آسیب به تجهیزات خود جلوگیری کنند و از عملکرد بهینه آنها بهرهمند شوند.
کلیک کنید: قیمت و خرید انواع کلید مینیاتوری
حساسیت به جریان هجومی کلید مینیاتوری تیپ C
کلیدهای تیپ C برای کنترل جریانهای هجومی قویتر طراحی شدهاند. این نوع کلیدها فقط زمانی فعال میشوند که جریان در مدار به 5 تا 10 برابر جریان عادی برسد. این ویژگی به آنها این امکان را میدهد که بتوانند جریانهای اولیه بالا را در مدارهای صنعتی و تجاری که معمولاً شامل تجهیزاتی مانند موتورهای الکتریکی و پمپها هستند، بدون اینکه مدار قطع شود، عبور دهند. به همین دلیل، کلیدهای تیپ C انتخاب مناسبی برای مدارهایی هستند که بارهای سنگینتری دارند و نیاز به جریان هجومی بالاتری را میطلبند. با این نوع کلیدها، میتوانیم اطمینان حاصل کنیم که تجهیزات بزرگ در زمان آغاز به کار، با مشکل مواجه نخواهند شد و به راحتی به فعالیت خود ادامه میدهند.
میزان تحمل جریان اضافهبار در تیپ های مختلف کلید مینیاتوری
یکی از نکات جالب در مورد کلیدهای تیپ B و C، تفاوت آنها در مقاومت در برابر جریانهای اضافهبار است. جریان اضافهبار به وضعیتی گفته میشود که مصرف برق بیشتر از حد معمول میشود و این میتواند باعث آسیب به لوازم الکتریکی یا مدارها شود. در واقع، کلیدهای تیپ C به گونهای طراحی شدهاند که تحمل بیشتری در برابر این نوع جریانها دارند و این ویژگی آنها را برای شرایطی که ممکن است بار اضافی ایجاد شود، مناسبتر میسازد. بنابراین، اگر بخواهید از تجهیزات خود محافظت بیشتری کنید، انتخاب کلید مناسب اهمیت زیادی دارد.
تحمل جریان اضافهبار کلید مینیاتوری تیپ B
کلیدهای تیپ B به گونهای طراحی شدهاند که وقتی جریان مدار به طور مداوم از 3 تا 5 برابر جریان نامی فراتر برود، به سرعت واکنش نشان داده و مدار را قطع میکنند. این ویژگی به ویژه برای مدارهایی که جریانهای پایین یا متوسط دارند، بسیار مناسب است. به همین خاطر، این نوع کلیدها برای حفاظت از دستگاههای حساس در محیطهای خانگی و اداری که به بارهای سنگین نیازی ندارند، عملکرد خوبی دارند. این کلیدها به ما اطمینان میدهند که تجهیزاتمان در برابر اضافهبارها محافظت شوند و از آسیب دیدن آنها جلوگیری کنند. به طور کلی، استفاده از این کلیدها میتواند امنیت و سلامت تجهیزات ما را تضمین کند و خیال ما را راحت کند.
تحمل جریان اضافهبار کلید مینیاتوری تیپ C
تحمل جریان اضافهبار در کلیدهای مینیاتوری تیپ C موضوعی مهم در سیستمهای الکتریکی است. این کلیدها به طور خاص برای محافظت از مدارها در برابر اضافهبار طراحی شدهاند و میتوانند جریانهای بیشتری را تحمل کنند. به عبارت دیگر، کلیدهای تیپ C برای کاربردهایی مناسب هستند که در آنها انقطاعهای کوتاهمدت جریان وجود دارد، مثل در موتورهای برقی یا تجهیزات صنعتی.
این کلیدها معمولاً در شرایطی که جریانهای راهاندازی بیشتری نیاز است، عملکرد خوبی دارند و میتوانند به مدت کوتاهی بیشتر از جریان نامی خود را تحمل کنند. این ویژگی باعث میشود که کلیدهای تیپ C گزینههای مناسبی برای محافظت از مدارهای مختلف باشند، به ویژه در شرایطی که نوسانات جریان طبیعی هستند.
در نهایت، دانستن این که کلیدهای مینیاتوری تیپ C چگونه کار میکنند و چه میزان جریان اضافهبار را میتوانند تحمل کنند، به مهندسان و تکنسینها کمک میکند تا انتخابهای بهتری در طراحی و راهاندازی سیستمهای الکتریکی داشته باشند. این امر نه تنها به ایمنی مدار کمک میکند، بلکه کارایی کلی سیستم را نیز افزایش میدهد.
کاربردهای کلید مینیاتوری تیپ B
کلید مینیاتوری تیپ B به خاطر ویژگیهای خاصش، به ویژه در سیستمهایی که جریانهای هجومی کمی دارند، در خانهها و محیطهای کمبار بسیار پرکاربرد است. این کلید به ما این امکان را میدهد که از ایمنی تجهیزات الکتریکیمان مطمئن باشیم و در عین حال فضای کمی را اشغال کند. به همین دلیل، در جاهایی مثل خانهها، ادارات کوچک و حتی فروشگاههای کوچک بهراحتی میتوان از آن استفاده کرد. در ادامه، به بررسی مهمترین کاربردهای این کلید در مکانهای مختلف میپردازیم و اهمیت آن را بهتر درک میکنیم. این کلیدها نه تنها در حفاظت از مدارهای الکتریکی موثرند، بلکه از نظر اقتصادی نیز به صرفه بوده و به راحتی نصب میشوند.
محافظت از مدارهای روشنایی
یکی از کاربردهای مهم کلیدهای مینیاتوری تیپ B، حفاظت از مدارهای روشنایی در ساختمانهای مسکونی و اداری است. این مدارها معمولاً جریانهایی ثابت و پایدار دارند و نیازی به تحمل جریانهای بسیار بالا ندارند. به همین خاطر، کلیدهای تیپ B که میتوانند جریانی بین 3 تا 5 برابر جریان نامی را قطع کنند، گزینهای بسیار مناسب برای این نوع مدارها به شمار میآیند. این کلیدها با طراحی خاص خود، امنیت و کارایی لازم را در مدارهای روشنایی فراهم میکنند و باعث میشوند که در مواقع بروز مشکلات، بهراحتی جریان قطع شود و از آسیب به تجهیزات جلوگیری گردد. این ویژگیها باعث میشود که استفاده از کلیدهای تیپ B در این نوع مدارها به یک انتخاب هوشمندانه تبدیل شود.
محافظت از پریزهای برق خانگی
در خانهها و آپارتمانها، پریزهای برق برای وصل کردن لوازم خانگی کوچک و متوسط مثل تلویزیون، کامپیوتر، یخچال و ماشین لباسشویی به کار میروند. این وسایل معمولاً مصرف انرژی پایینی دارند و برای راهاندازی هم نیازی به جریان بالا ندارند. به همین دلیل، کلیدهای مینیاتوری از نوع B میتوانند به خوبی از این مدارها محافظت کنند و امنیت بیشتری را فراهم آورند. در واقع، این کلیدها به ما کمک میکنند تا از خطرات احتمالی جلوگیری کنیم و خیالمان راحت باشد که وسایلمان در امان هستند. استفاده از این نوع کلیدها در کنار پریزهای برق، یک انتخاب هوشمندانه است تا از سلامت دستگاههایمان و همچنین ایمنی خانهمان مطمئن شویم.
کاربردهای کلید مینیاتوری تیپ C
کلیدهای مینیاتوری تیپ C به دلیل توانایی بالایی که در تحمل جریانهای هجومی و اضافهبار دارند، در مدارهایی که نیاز به مقاومت در برابر جریانهای راهاندازی بالا دارند، بسیار مورد استفاده قرار میگیرند. این کلیدها در محیطهای صنعتی و تجاری، جایی که تجهیزات سنگین و بارهای زیادی وجود دارد، کاربرد زیادی دارند. به عنوان مثال، در کارگاهها و کارخانهها، زمانی که ماشینآلات بزرگ روشن میشوند، جریانهای زیادی به مدار وارد میشود و اینجا است که کلیدهای تیپ C به کمک میآیند. حالا بیایید نگاهی به چند مورد از کاربردهای این کلیدها بیاندازیم.
محافظت از مدارهای صنعتی
کلیدهای مینیاتوری تیپ C یکی از بهترین ابزارها برای استفاده در محیطهای صنعتی به شمار میروند. در کارخانهها و کارگاههای صنعتی، تجهیزات بزرگی مثل موتورهای الکتریکی، ترانسفورماتورها، پمپها و کمپرسورها در زمان راهاندازی ممکن است جریانی بسیار بالا ایجاد کنند که حتی میتواند چندین برابر جریان معمولی باشد. اینجاست که کلیدهای تیپ C وارد عمل میشوند. این کلیدها توانایی دارند که جریانهای 5 تا 10 برابر جریان نامی را تحمل کنند و به همین دلیل به خوبی از مدارهای صنعتی در برابر این جریانهای هجومی محافظت میکنند. با استفاده از این کلیدها، میتوانیم اطمینان حاصل کنیم که تجهیزات به طور ایمن و بدون خطر آسیب دیدن کار میکنند و این موضوع اهمیت زیادی در حفظ کارایی و طول عمر دستگاهها دارد.
محافظت از موتورهای الکتریکی
موتورهای الکتریکی در هنگام راهاندازی، جریانهای بسیار بالایی را به نمایش میگذارند که میتواند چندین برابر جریان معمولیشان باشد. این افزایش جریان به خاطر راهاندازی سیمپیچها و اجزای داخلی موتور است که بهطور موقت جریان بیشتری از مدار مصرف میکنند. به همین دلیل، کلیدهای مینیاتوری تیپ C به عنوان گزینهای مناسب برای محافظت از مدارهای مرتبط با این موتورها شناخته میشوند، چرا که توانایی تحمل این جریانهای هجومی را دارند. این کلیدها به ما کمک میکنند تا از آسیبهای احتمالی ناشی از این جریانهای بالا در مدارها جلوگیری کنیم و امنیت بیشتری برای سیستمهای برقی ایجاد کنیم.
جمع بندی
کلیدهای مینیاتوری تیپ B و C از مهمترین تجهیزات در سیستمهای الکتریکی هستند که هر کدام ویژگیهای خاص خود را دارند. کلید تیپ B معمولاً برای بارهای غیرخطی طراحی شده و میتواند جریانات راهاندازی بالاتری را تحمل کند. این نوع کلید بیشتر در مدارهایی که بارهای الکتریکی مثل موتورهای الکتریکی دارند، استفاده میشود. به همین دلیل، اگر شما در جایی کار میکنید که نیاز به راهاندازی موتور دارید، کلید تیپ B گزینه مناسبی خواهد بود.
اما کلید تیپ C به گونهای طراحی شده که برای بارهای خطی و مقاومتی مناسب است. این کلید معمولاً برای حفاظت از مدارهای با بارهای سنگین و با جریانات راهاندازی پایینتر استفاده میشود. اگر در محیطی کار میکنید که بارهای الکتریکی شما معمولاً ثابت و بدون نوسان هستند، کلید تیپ C انتخاب بهتری خواهد بود.
به طور خلاصه، انتخاب بین این دو نوع کلید بستگی به نوع بار و شرایط کاری شما دارد. شناخت دقیق تفاوتهای این دو کلید میتواند به شما کمک کند تا از تجهیزات خود به بهترین نحو محافظت کنید و کارایی بیشتری داشته باشید.
سوالات متداول
1. تفاوت کلید مینیاتوری تیپ B و C چیست؟
کلیدهای مینیاتوری تیپ B و C در کاربرد و حساسیت به جریانهای اضافی تفاوت دارند. تیپ B برای محافظت در برابر جریانهای اضافی در مدارهای روشنایی و دستگاههای خانگی استفاده میشود و به طور معمول در برابر جریانهای اضافی کوچک حساستر است. اما تیپ C برای مدارهایی با جریانهای راهاندازی بالاتر مانند موتورهای الکتریکی مناسب است و تحمل بیشتری نسبت به جریانهای لحظهای دارد. این تفاوت در نحوه عملکرد و کاربرد آنها در مدارهای الکتریکی، انتخاب آنها را بر اساس نیاز خاص هر سیستم ضروری میسازد.
2. کاربردهای کلید مینیاتوری تیپ B کدام است؟
کلیدهای مینیاتوری تیپ B عمدتاً در مدارهای روشنایی و سیستمهای خانگی به کار میروند. این کلیدها برای کاربردهایی مناسب هستند که جریان راهاندازی بالایی ندارند و محافظت در برابر جریانهای اضافی ضروری است. به عنوان مثال، در سیستمهای روشنایی ساختمانهای مسکونی و همچنین در تجهیزات الکتریکی خانگی مانند یخچال، تلویزیون و دستگاههای کوچک دیگر، این نوع کلیدها به کار میروند. حساسیت بالای آنها به جریانهای اضافه، از آسیب به دستگاههای الکتریکی جلوگیری میکند.
3. چرا کلید مینیاتوری تیپ C برای موتورهای الکتریکی مناسبتر است؟
کلیدهای مینیاتوری تیپ C برای مدارهایی که جریان راهاندازی بالایی دارند، مانند موتورهای الکتریکی، مناسبتر هستند. این کلیدها طراحی شدهاند تا جریانهای لحظهای بالا را که در زمان راهاندازی موتورها رخ میدهد، تحمل کنند بدون اینکه قطع شوند. این ویژگی به جلوگیری از قطع غیرضروری مدار در زمان راهاندازی موتور کمک میکند و به همین دلیل در صنایع و کاربردهای تجاری که موتورهای سنگین استفاده میشود، تیپ C ترجیح داده میشود.
4. چگونه میتوان کلید مینیاتوری مناسب را انتخاب کرد؟
انتخاب کلید مینیاتوری مناسب بستگی به نوع مصرف کننده، جریان نامی مدار و نیاز به حساسیت در برابر جریانهای اضافی دارد. برای مدارهای روشنایی و دستگاههای خانگی، تیپ B معمولاً مناسبتر است. اما برای مدارهای صنعتی یا مدارهایی که دارای موتورهای الکتریکی یا تجهیزات با جریان راهاندازی بالا هستند، تیپ C بهتر است. همچنین، نیاز به بررسی دقیق مشخصات فنی و توصیههای تولیدکننده برای اطمینان از انتخاب صحیح به منظور جلوگیری از خطرات الکتریکی وجود دارد.
