تابلو برق صنعتی می تواند ارتباط درست و منظمی بین اجزای سیستم الکتریکی برقرار کند و نقش مهمی در صنایع تولیدی و کارخانجات ایفا می کند و تضمین کننده ایمنی در محیط کار است. کاربرد این سیستم در پالایشگاه ها، ایستگاه های مبدل، کارخانه های صنعتی و نیروگاه های برق است و در صنایع مختلف دیگر نیز کاربرد فراوانی دارد. این تابلو دارای اجزای مختلفی مانند بدنه تابلو، تجهیزات برقی، سیم ها، شمش ها و کابل هایی که تجهیزات برقی را مطابق نقشه قدرت و فرمان به هم متصل میکنند، است. یک تابلو از چندین فیدر ورودی و خروجی تشکیل شده است که در جعبه پلاستیکی یا فلزی قرار می گیرند.
تابلو برق صنعتی چیست؟
تابلوهای برق صنعتی معمولا شامل یک محفظه فلزی هستند که تجهیزات و قطعات مربوط به کنترل برق در آن تعبیه شده است. این تجهیزات و اجزای داخلی ممکن است بسته به تابلو برق مورد استفاده متفاوت باشند. همچنین یکی از کاربردهای دیگر تابلوهای برق محافظت از افراد در برابر برق گرفتگی است. در عین حال از اجزای داخلی خود در برابر تأثیر عوامل محیطی نیز محافظت می کند. تابلو برق وسایل الکتریکی یا الکترونیکی مانند سوئیچ ها، دستگیره ها و نمایشگرها را در ردیف های منظم و مجزا قرار می دهد تا کنترل، تعویض و نگهداری آن به راحتی توسط اپراتور انجام شود. در این بین، برخی از تابلو برق های صنعتی ممکن است نیاز به ویژگی های خاصی مانند تهویه مناسب برای کاهش دما، محافظت در برابر تداخل فرکانس رادیویی یا حفاظت از تخلیه الکترواستاتیک داشته باشند.
دلیل اهمیت تابلوهای برق چیست؟
نقش تابلو برق این است که اجازه می دهد جریان عرضه شده به تابلو برق به جریان های کوچکتر برای توزیع بیشتر تقسیم شود و فراهم آوردن سوئیچینگ، حفاظت جریان و (احتمالاً) اندازه گیری برای جریان های مختلف فراهم کند. یک تابلو برق منبع تغذیه را از یک ژنراتور برق یا هر منبع اصلی دیگر تغذیه می کند. اپراتوری که روی کنترل برد کار می کند باید در برابر شوک الکتریکی محافظت شود. این موضوع توسط فیوزها و سوئیچ های نصب شده روی برد ارائه می شود. مقدار توان دریافتی توسط تابلوها باید برابر با توان توزیع شده توسط آن ها باشد. کنترل کننده هایی وجود دارند که بر فرآیند توزیع برق نظارت می کنند. چندین کنترل برای تقسیم بار، به علاوه اندازه گیرهایی که برای کنترل منبع تغذیه روی برد نصب شده اند وجود دارد.
ویژگی های تابلو برق صنعتی
🟣ولتاژ و جریان شبکه را بدون ایجاد گرمای بیش از حد، شکست عایقی و یا خرابی به طور پیوسته در هر یک از اجزا تحمل می نماید.
🟣با توجه به جریان ناشی از اتصال کوتاه یا قطع برق، به خوبی کار می کند و خاموشی مناسب را انجام می دهد.
🟣با توجه به نقش محوری تابلو ها در حفاظت و کنترل سیستم توزیع برق، اهمیت ویژه ای دارند به همین دلیل باید توجه ویژه ای به انتخاب مشخصات صحیح و دقیق آنها شود.
🟣تابلو برق صنعتی باید تا حد امکان ساده، سریع و قابل اعتماد، با ثبات و عملکرد مناسب برای رفع نیازهای سیستم باشند.
کاربرد تابلو برق صنعتی چیست؟
تابلو ها در تمامی شرایط عادی و غیرعادی به شبکه متصل هستند، بنابراین قرار گرفتن در معرض تمامی شرایط مربوط به شرایط فوق نباید باعث خرابی و یا اختلال در عملکرد شود. تابلوهای توزیع باید بتوانند جریان اتصال کوتاه و اثرات آن را تحمل کرده و در حالت گذرا به درستی عمل کنند. تابلو های فشار ضعیف و فشار متوسط نقش مهمی در صنعت برق دارند، بنابراین طراحی و انتخاب صحیح و اصولی آنها از اهمیت ویژه ای برخوردار است. مهم ترین کاربرد های این تابلوها به شرح زیر است:
1.عملکرد حفاظتی سیستم توزیع شده در شرایط غیرعادی شبکه
2.عملیات کنترل سیستم توزیع در شرایط عادی شبکه
3.از تجهیزات داخل تابلو در برابر عوامل جوی مانند باد و باران و غیره محافظت می کند.
4.از جان انسان ها در محل های مورد نظر محفاظت می کند.
5.توزیع برق بر اساس اصول و قواعد بین تمامی تجهیزات با کارکرد مختلف
6.جلوگیری از برق گرفتگی با استفاده از فیوز و کلیدهای قطع کننده

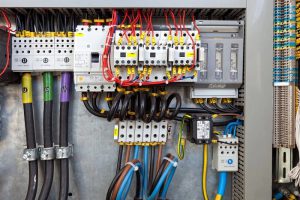

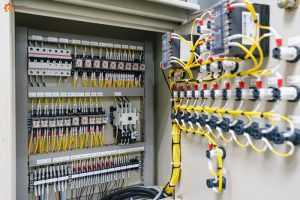

اجزاء تشکیل دهنده تابلو برق
✅محفظه تابلو برق صنعتی
✅خانه
✅جداره تابلو برق صنعتی
✅دریچه حفاظتی
✅بوشینگ
✅کلیدهای قدرت یا اتوماتیک
✅کلید مینیاتوری
✅کلیدهای جدا کننده
✅کنتاکتور
✅کلید محافظ جان
✅کلیدهای حرارتی
✅بی متال
✅پوش باتن
✅کلید اتوماتیک هوایی
✅رله کنترل فاز
✅تایمر یا رله زمانی
✅سیستم ها یا PLC
✅سافت استارتر
✅فیوز تابلو برق صنعتی
✅رله تابلو برق صنعتی
✅شینه تابلو برق صنعتی
✅ترانسفورماتور جریان
✅ترانسفورماتور ولتاژ
کلام آخر
در نهایت، مهم ترین چیزی که باید در هنگام انتخاب تابلو برق صنعتی در نظر گرفت، نیاز پروژه است. رعایت الزامات طراحی مهمترین عامل است، زیرا برخی از برنامه ها نیاز به تابلو برق دارند و استفاده از تابلو برق ها در این مکان ها از انجام برخی عملکردهای احتمالی سیستم جلوگیری می کند. یک زیرساخت صنعتی حیاتی، به عنوان مثال، یک بیمارستان یا یک کارخانه شیشه، نیاز به تداوم حیاتی نیرو دارد. در اینجا تابلو برق پیچیده تر است و حفاظت و قابلیت اطمینان بهتری را ارائه می دهد. در حالی که در مدارس متوسطه، تابلوهای برق به دلیل اندازه و هزینه مناسب تر خواهند بود. بنابراین، انتخاب صحیح تجهیزات و نوع خاص آن برای ایمنی، قابل اعتماد و مقرون به صرفه بودن یک سیستم قدرت ضروری است. استفاده از تابلو برق باعث افزایش ایمنی و کاهش خطرات میشود.
