چراغ سیگنال یا لامپ سیگنال به عنوان یک وسیله هشدار دهنده در تابلو برق مورد استفاده قرار میگیرد. هر چراغ سیگنال از یک محفظه پلاستیکی، یک کلاهک رنگی و یک لامپ تشکیل شده است. این لامپ در مدل های قدیمی یک لامپ رشته ای است در حالی که در مدل های جدید لامپ LED است. بدنه پلاستیکی به صورت پیچی ساخته می شود که به کمک مهره روی به تابلو برق یا کیس تجهیزات صنعتی متصل می شود. این چراغ به عنوان چراغ اعلان استفاده می شود و می تواند روشن، خاموش بودن یا خرابی دستگاه را مشخص کند. چراغ مورد استفاده در مدار کنترل یک چراغ کم مصرف (1.2 تا 5 وات) است که با ولتاژی بین 24 تا 220 ولت کار می کند. هر چراغ سیگنال دارای پایه ویژه خود است و معمولاً در سه رنگ استاندارد قرمز، سبز و نارنجی ساخته می شود.
چراغ سیگنال چه کاربردی دارد؟
به انواع چراغ های سیگنال لامپ سیگنال نیز گفته می شود و این چراغ ها در سیستم های مختلف کاربرد متفاوتی دارند. چراغ های سیگنال می توانند اهداف زیر را در یک سیستم یا تابلو برق داشته باشد:
🟣یک چراغ سیگنال می تواند روشن یا خاموش بودن یک کلید در یک سیستم الکتریکی را تعیین کند.
🟣در صورت بروز نقص در سیستم، یک چراغ سیگنال می تواند این مشکل را هشدار دهد.
🟣چراغ های سیگنال با چراغ نشانگر آبی می توانند اپراتور را از نقص عملکرد سیستم الکتریکی مطلع کنند.
🟣و…
انواع چراغ سیگنال کدامند؟
در مدار لامپ سیگنال می توان آن را به صورت تکی یا با ترکیبی از لوازم جانبی مانند شاسی استپ استارت، کلید سلکتور و شاسی اضطراری استفاده کرد. بسته به شکل ظاهری (ابعاد و هندسه)، انواع مختلفی از چراغ های سیگنال تابلویی تولید می شود. این لامپ ها از نظر قطر و ولتاژ به دو دسته تقسیم می شوند که به بررسی هر کدام می پردازیم.
1.چراغ سیگنال بر اساس قطر
چراغ های سیگنال به دو گروه 16 و 22 میلی متری تقسیم می شوند و از نوع 22 میلی متری در تابلوهای برق استفاده می شود. برای نصب این چراغ ها در تابلو برق به ابزاری مانند دریل، لیزر یا گردبر نیاز است تا سوراخی متناسب با ابعاد لامپ ایجاد کند تا بتوان آن را به درستی در تابلو برق قرار داد.
2.چراغ سیگنال براساس ولتاژ
برای تعیین ولتاژ چراغ سیگنال، باید ولتاژ خودروی فعال در سیستم الکتریکی را بر اساس انواع چراغ های سیگنال 24 ولت، 48 ولت، 110 ولت و 220 ولت بدانید. در مواردی که چراغ سیگنال LED استفاده شود نمی توان آن ها را تعویض کرد ولی در لامپ سیگنال رشته ای امکان تعویض چراغ سیگنال وجود دارد.

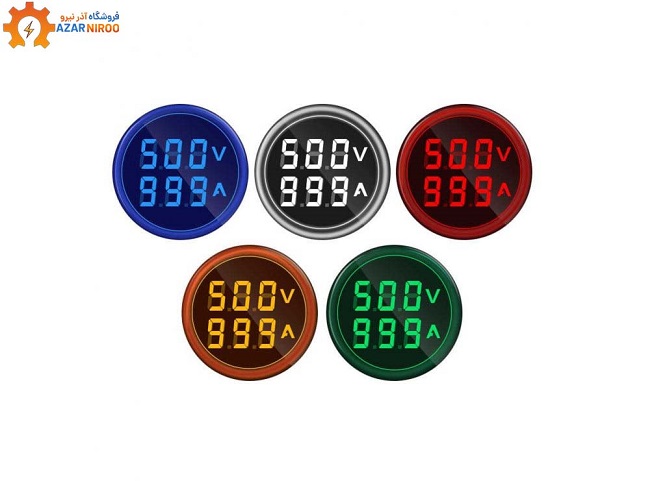

استاندارد رنگ چراغ سیگنال
همانند سایر تجهیزات برق صنعتی، هنگام استفاده از این تجهیزات نیز باید استانداردها رعایت شود تا اپراتور هنگام استفاده از تجهیزات دچار اشتباه نشود. به طور کلی در ساخت تابلوهای برق برای نمایش درب های تابلو برق از پنج رنگ سبز، قرمز، زرد، آبی و سفید استفاده می شود که به شرح زیر است:
چراغ سیگنال سبز: این رنگ برای نشان دادن حالت عادی و نرمال سیستم، آماده به کار یا استارت از این رنگ استفاده میشود.
چراغ سیگنال قرمز: از این رنگ برای نشان دادن خطر یا موقعیت غیرعادی استفاده می شود.
چراغ سیگنال زرد: برای نمایش وضعیت هشدار (Warning) از این رنگ استفاده میشود.
چراغ سیگنال آبی: برای نشان دادن وضعیتی فراتر از سه موقعیت بالا و بیشتر در زمانی که عمل اپراتور مورد نیاز است استفاده می شود.
چراغ سیگنال سفید: بیشتر در زمانهایی که فقط جنبه نمایشی دارد و نیاز به اقدامی خاص از سمت اپراتور نیست یا توجه و عدم توجه به آن مشکلی برای سیستم ایجاد نمیکند از این رنگ استفاده میشود. مثلاً در زمان فعال شدن تغذیه DC در مدار یا فعال شدن یک دستگاه
✅سخن نهایی
چراغ سیگنال وسیله ای است که وجود ولتاژ در مدار را نشان می دهد. محدوده ولتاژ نامی لامپ سیگنال از 24 تا 230 ولت متغیر است و می توان از آن در جریان های AC و DC استفاده کرد. برای افزایش طول عمر چراغ می توانید چراغی را با درجه ولتاژ بالاتر از ولتاژ تغذیه انتخاب کنید. مثلاً برای شبکه ۲۲۰ ولتی از چراغ سیگنال ۲۶۰ ولتی استفاده شود. گاهی از لامپ های با ولتاژ و توان پایین مانند لامپ های رشته ای 6، 12، 24 ولت و 2 تا 4 وات نیز در مدارهای فرمان استفاده می شود. در این مورد، شما همچنین به یک ترانسفورماتور نیاز خواهید داشت که اغلب بر روی پایه خود لامپ مونتاژ می شود. انواع چراغ های سیگنال در ماشین های صنعتی نیز استفاده می شود.
سوالات متداول چراغ سیگنال
کاربرد چراغ سیگنال چیست؟
کاربرد چراغ سیگنال در تابلو برق منوط به نیاز هایی است، که در مدار وجود دارد و این چراغ به خوبی با عملکرد خود قادر به برطرف نمودن آن می باشد.
در چه صنایعی چراغ سیگنال در تابلو برق موثر واقع شده است؟
صنعت خودروسازی، صنعت حمل و نقل، صنعت نفت و گاز، صنعت برق و الکترونیک، صنعت ساختمان و سازه ها
