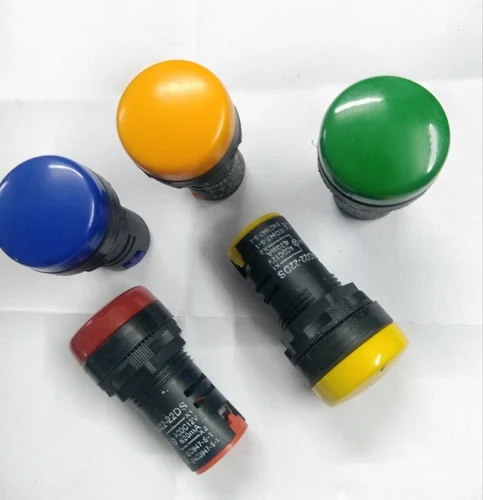

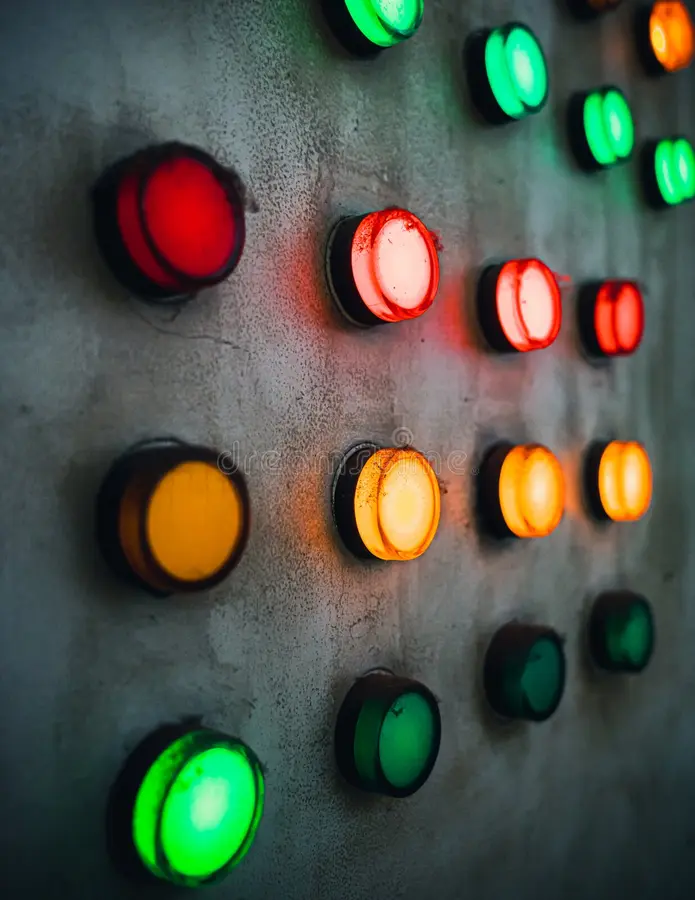

آیا تا به حال با چراغهای کوچک اما پرمعنی روی تابلوهای برق صنعتی و خانگی مواجه شدهاید؟ این قطعات که به «چراغ سیگنال» یا «لامپ علامت دهنده» معروف هستند، نقش حیاتی در نمایش وضعیت عملکرد دستگاهها، هشدارها و خطاها دارند. اما سوال اصلی اینجاست که نحوه نصب چراغ سیگنال تابلو برق چگونه است؟ آیا این فرآیند پیچیده و تخصصی است یا میتوان با رعایت چند نکته کلیدی، آن را به سادگی انجام داد؟ اگر به دنبال پاسخ این سوال و یادگیری اصولی این کار هستید، این مقاله برای شما نوشته شده است. با ما همراه باشید تا به صورت گامبهگام، تمام مراحل نصب را از ابتدا تا انتها مرور کنیم.
پیش از شروع: ابزار و تجهیزات لازم را آماده کنید
قبل از هر اقدام عملی، مهم است که ابزار و تجهیزات مورد نیاز را در دسترس داشته باشید. آمادهسازی این موارد از اتلاف وقت جلوگیری کرده و ایمنی شما را در حین کار تضمین میکند. لیست ابزار ضروری برای نصب چراغ سیگنال عبارت است از:
- چراغ سیگنال مناسب با ولتاژ کاری مدار
- دریل و گردبُر متناسب با قطر چراغ سیگنال (معمولاً ۲۲ میلیمتر)
- سیمچین و سیملختکن
- پیچگوشتی (دوسو و چهارسو)
- وایرشو یا سرسیم مناسب
- دستگاه پرس سرسیم
- تجهیزات حفاظت فردی مانند دستکش ایمنی و عینک محافظ
مراحل گام به گام نصب چراغ سیگنال در تابلو برق
فرآیند نصب این قطعه به سه مرحله اصلی تقسیم میشود: ایجاد حفره، سیمکشی و نصب نهایی. دقت در هر یک از این مراحل، نتیجه نهایی کار را تضمین میکند.
گام اول: تعیین محل و سوراخکاری دقیق
اولین قدم، انتخاب یک محل مناسب روی درب یا بدنه تابلو برق است. این محل باید به گونهای انتخاب شود که چراغ به راحتی قابل مشاهده باشد و مزاحمتی برای سایر تجهیزات ایجاد نکند. پس از علامتگذاری نقطه مورد نظر، با استفاده از دریل و گردبُر، حفرهای با قطر استاندارد (معمولاً ۲۲ میلیمتر) ایجاد کنید. حتماً پس از سوراخکاری، لبههای تیز و برادههای فلزی را تمیز کنید تا از آسیب به سیمها یا ایجاد خراشیدگی جلوگیری شود.
گام دوم: سیمکشی و اتصالات الکتریکی
این مرحله، حساسترین بخش کار است. نحوه نصب چراغ سیگنال تابلو برق چگونه است؟ پاسخ در یک سیمکشی صحیح و ایمن نهفته است. ابتدا برق اصلی تابلو را به طور کامل قطع کنید و از بیبرق بودن آن مطمئن شوید. سپس دو رشته سیم با رنگ مناسب (برای مثال، فاز و نول) را از منبع تغذیه مورد نظر (مانند خروجی یک کلید مینیاتوری یا کنتاکتور) تا محل نصب چراغ بکشید. انتهای سیمها را به اندازه کافی لخت کرده، به آنها سرسیم مناسب پرس کنید و در نهایت به ترمینالهای پیچی پشت چراغ سیگنال متصل نمایید.
گام سوم: جایگذاری و محکم کردن چراغ سیگنال
پس از اتمام سیمکشی، بدنه چراغ را از داخل حفرهای که ایجاد کردهاید عبور دهید. سپس مهره پلاستیکی یا فلزی همراه آن را از پشت تابلو روی رزوه بدنه چراغ ببندید و با دست یا آچار مخصوص آن را محکم کنید. دقت کنید که چراغ در جای خود کاملاً ثابت باشد و نچرخد. در پایان، برق تابلو را وصل کرده و عملکرد صحیح چراغ را تست کنید.
نکات ایمنی حیاتی که نباید فراموش کنید
ایمنی، مهمترین اصل در کار با برق است. هنگام نصب تجهیزات تابلو برق، همواره نکات زیر را مد نظر قرار دهید:
- قطع کامل برق: پیش از هر کاری، از قطع بودن کامل جریان برق اطمینان حاصل کنید.
- استفاده از ابزار عایق: همیشه از پیچگوشتی، انبردست و سایر ابزارهای دستی با دسته عایق استفاده نمایید.
- انتخاب ولتاژ مناسب: چراغ سیگنال باید متناسب با ولتاژ مدار فرمان یا قدرت انتخاب شود. استفاده از چراغ با ولتاژ نامناسب منجر به سوختن فوری آن یا عدم کارکرد صحیح میشود.
- سیمکشی استاندارد: از سیم با سطح مقطع مناسب استفاده کرده و اتصالات را با استفاده از وایرشو محکم کنید تا از گرم شدن یا قطعی جلوگیری شود.
| ولتاژ کاری | کاربرد متداول در تابلو برق | نکات مهم در نصب |
|---|---|---|
| 220V AC | نمایش وضعیت فازها، روشن/خاموش بودن مدار قدرت | اتصال مستقیم به فاز و نول |
| 24V DC/AC | مدارهای فرمان، خروجی PLC، نمایش وضعیت سنسورها | رعایت پلاریته (+ و -) در مدلهای DC |
| 12V DC | سیستمهای مبتنی بر باتری و ولتاژ پایین | بررسی دقیق منبع تغذیه |
جمعبندی و انتخاب هوشمندانه
همانطور که در این راهنما مشاهده کردید، پاسخ به سوال “نحوه نصب چراغ سیگنال تابلو برق چگونه است؟” در رعایت چند مرحله ساده و نکات ایمنی خلاصه میشود. با دنبال کردن این دستورالعمل، هر فردی با دانش فنی اولیه میتواند این کار را به درستی انجام دهد. اما به یاد داشته باشید که کیفیت قطعهای که نصب میکنید، به اندازه نحوه نصب آن اهمیت دارد. یک چراغ سیگنال بیکیفیت میتواند به سرعت بسوزد و شما را از وضعیت واقعی مدار بیاطلاع بگذارد.
