RTU یک دستگاه کنترلی است که در یک سیستم کنترل اتوماتیک توزیع برق استفاده می شود. RTU ها در نقاط مختلف شبکه قرار می گیرند و برای جمع آوری داده ها و انتقال آن به مرکز کنترل مورد استفاده قرار می گیرند. RTU با استفاده از سنسورهای مختلفی که در قسمت های مختلف شبکه قرار گرفته اند، اطلاعاتی مانند ولتاژ، جریان، فشار و دما را جمع آوری می کند. سپس این اطلاعات با استفاده از پروتکل های ارتباطی مختلف مانند Modbus، DNP3 و IEC 60870-5-101/104 به مرکز کنترل ارسال می شود. RTU به عنوان یک دستگاه توزیع شده دارای ویژگی هایی مانند اتوماسیون و تعمیر و نگهداری آسان است. علاوه بر این، به لطف قابلیت گسترش و تنظیمات سفارشی، می توان از این دستگاه برای سیستم های کنترل اتوماتیک در صنایع مختلف استفاده کرد. به طور خلاصه، RTU یک دستگاه کنترل توزیع شده است که در سیستمهای کنترل اتوماتیک توزیع برق استفاده می شود و برای جمع آوری داده ها و انتقال آن به مرکز کنترل استفاده می شود.
RTU چیست؟
Remote Terminal Unit یا RTU یک ریزپردازنده است که برای جمع آوری و پردازش اطلاعات در مکان های مختلف استفاده می شود. Modbus RTU اطلاعات را از طریق سیستم های مخابراتی به ایستگاه های فیبر نوری منتقل می کند. RTU همچنین دستورات ارسال شده به پست ها را از مرکز کنترل طبقه بندی کرده و به محل مورد نظر ارسال می کند. تنوع داده هایی که می توانند در یک RTU پردازش شوند بسیار زیاد است. ماژول RTU در نقاط مختلفی مانند کلیدها، سکسیونرها و آلارمها و… ورودیهای قابل اندازی گیری را دریافت کرده و فرمانهای کنترلی مثل خاموش و روشن کردن، ارسال فرمان و… را به سیستم بر میگردانند. ورودیهای دیجیتالی مانند وضعیت کلیدها و یا قطع کنندههای مربوط به تجهیزات ایستگاههای فشارقوی، وضعیت فشار روغن و سایز هشدارهای داخل پایانه میباشد.
کاربردهای واحد پایانه از راه دور (RTU)
RTU یک ریزپردازنده کنترلی است و وظیفه دریافت اطلاعات از مناطق دوردست و ارسال آن به مرکز کنترل را بر عهده دارد. plc rtu دو عضو جدانشدنی از سیستمهای اسکادا و اچ ام ای محسوب می شوند. نصب سیستم RTU در کارخانه ها، نیروگاه ها، شعب مختلف شرکت های نفت و گاز، مخازن آب و فاضلاب، مترو و …. بهره وری این سیستم ها را افزایش می دهد. RTU داده ها و اطلاعات را از محل های کاری مختلف به طور مداوم دریافت و جمع آوری می کند. سپس آنها را به مرکز کنترل جهت بررسی می فرستد. این فرآیند برای تشخیص خرابی های احتمالی در این نقاط و در نتیجه جلوگیری از بروز خطرات مضر بسیار مفید است. به طور کلی استفاده از ویژگی های کنترل از راه دور این مزایا را به همراه دارد.
🟣مدیریت شبکه به شکل موثرتر
🟣صرفهجویی در زمان
🟣کاهش هزینههای انتقال
🟣افزایش بهرهوری در فرآیندهای اتوماسیون و مانیتورینگ صنعتی
مزایای RTU چیست؟

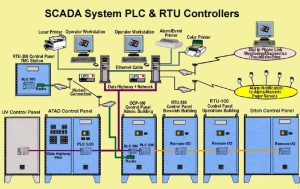

یکی از مزایای بزرگ RTU این است که به شما امکان می دهد شبکه خود را به طور موثرتری مدیریت کنید. از آنجایی که RTU یک دستگاه کنترل از راه دور است. و همانطور که در بالا ذکر کردیم، می تواند تجهیزات را از راه دور کنترل کند. این کار خیلی موثر و مفید خواهد بود. استفاده از این دستگاه نه تنها باعث صرفه جویی در زمان می شود، بلکه می تواند منجر به کاهش قابل توجه هزینه های حمل و نقل شود. سیستم های کنترل نظارتی و جمع آوری داده ها (SCADA) برای نظارت و کنترل تجهیزات و فرآیندها در سایت های راه دور استفاده می شود. RTU جزء ضروری این سیستم ها است. RTU ها داده ها را به روش های مختلف جمع آوری می کنند تا بهترین عملکرد خود را تعیین کنند. همانطور که قبلا ذکر شد، این دستگاه دارای قابلیت های بسیاری است که در کاربردهای اتوماسیون صنعتی بسیار موثر است.
کدام نوع RTU برای شما مناسب است؟
مهم نیست که چه اندازه سایتی را باید نظارت کنید، می توانید یک سیستم کنترل از راه دور پیدا کنید که پوشش کامل را با قیمت مقرون به صرفه ارائه می دهد. گزینه های توسعه آسان به شما امکان می دهد با رشد شبکه خود، ظرفیت نظارت بیشتری را اضافه کنید. نکته بااهمیت این است که شما میتوانید با انتخاب ریموتهایی با ظرفیت مناسب برای اندازه سایت خود، سایتهای راه دور خود را بطور موثرتری نظارت کنید. گزینه های توسعه آسان به شما امکان می دهد با رشد شبکه خود، قابلیت های کنترل بیشتری را اضافه کنید. برای سایت های کوچکتر، انتخاب یک RTU با ظرفیت سبک می تواند در هزینه خرید بیش از نیاز شما صرفه جویی کند.
برای سایت های بزرگتر، باید مطمئن شوید که ظرفیت کافی برای پوشش تمام دستگاه های خود را دارید. ما به هزاران مشتری کمک کرده ایم تا راه حل مناسب را برای خود پیدا کنند. ما این موضوع را می دانیم که برای در نظر گرفتن مواردی که حتی نمیدانستید میتوانید نظارت کنید، به کمک یک متخصص نیاز داشته باشید.
جمع بندی
با پیشرفت فناوری ارتباطات، روش های زیادی مانند RTU برای اندازه گیری، مدیریت و کنترل ایستگاه های راه دور طراحی و اجرا شده است. این سیستم در تمامی کارخانجات صنعتی و در قسمتهایی از شرکت نفت، گاز، کانالها و مخازن آب و فاضلاب، مترو و … نصب میشود و کارایی کل سیستم را افزایش می دهد. جمع آوری داده ها از مکان های انتخاب شده و ارسال آن به مرکز کنترل، فوراً هر گونه ایراد را در این نقاط شناسایی می کند. بنابراین می توان گفت RTU نقش مهمی در کاهش خطرات جدی دارد. در این سیستم اطلاعات از یک نقطه کاری دریافت می شود، به صورت دوره ای جمع آوری می شود و سپس به طور همزمان به یک مرکز کنترل تعریف شده ارسال می شود.
