در دنیای مدرن امروز، پایداری جریان برق دیگر یک مزیت نیست، بلکه یک ضرورت حیاتی برای بقای صنایع، کسبوکارها و حتی آسایش منازل مسکونی است. با افزایش ناترازی انرژی و وقوع خاموشیهای برنامهریزی شده یا ناخواسته که گاهی چندین ساعت به طول میانجامند، نیاز به سیستمهای برق اضطراری (Emergency Power) بیش از پیش احساس میشود. اما داشتن یک ژنراتور یا سیستم UPS به تنهایی کافی نیست؛ حلقه مفقودهای که امنیت و کارایی را در هنگام جابهجایی میان برق شهر و منبع ثانویه تضمین میکند، کلید دوطرفه یا چنج اور (Changeover Switch) نام دارد.
در این مقاله جامع، به بررسی نقش کلیدهای چنج اور در مدیریت خاموشیهای طولانیمدت، انواع آنها و نکات فنی در انتخاب و نصب آنها در تابلوهای برق صنعتی و مسکونی میپردازیم.
خاموشی چند ساعته و استفاده از کلید دوطرفه یا چنج اور

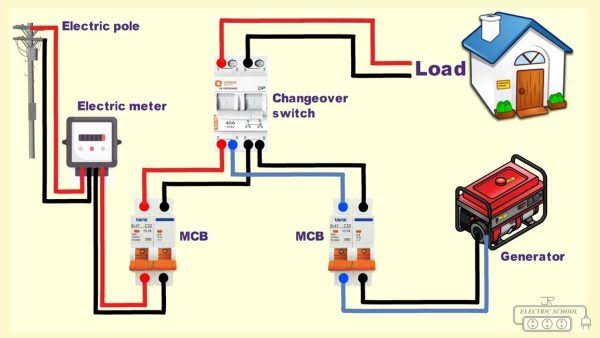

هنگامی که برق شبکه سراسری قطع میشود، اولین اقدام، راهاندازی منبع جایگزین (دیزل ژنراتور، موتور برق یا اینورتر) است. اما سوال اصلی اینجاست: چگونه برق تولیدی منبع جدید را به مدار ساختمان یا کارخانه وارد کنیم بدون آنکه با برق شهر تداخل پیدا کند؟
استفاده از روشهای سنتی و دستی نه تنها خطرناک است، بلکه میتواند باعث سوختگی تجهیزات حساس، آتشسوزی در تابلو برق یا حتی برقگرفتگی تکنسینهای اداره برق (به دلیل برگشت جریان به شبکه) شود. کلید چنج اور با ایزوله کردن دو منبع از یکدیگر، وظیفه مدیریت این انتقال را بر عهده دارد.
مزایای اصلی استفاده از کلید چنج اور:
- ایمنی بالا: جلوگیری از اتصال کوتاه بین دو منبع برق متفاوت.
- تداوم عملیات: کاهش زمان وقفه در فرآیندهای صنعتی و دیتاسنترها.
- حفاظت از تجهیزات: جلوگیری از نوسانات شدید ولتاژ در لحظه سوئیچینگ.
- سهولت کاربری: امکان مدیریت ساده حتی برای افراد غیرمتخصص (در مدلهای اتوماتیک).
انواع کلیدهای دوطرفه (چنج اور)
کلیدهای چنج اور بر اساس مکانیزم عملکرد به دو دسته اصلی تقسیم میشوند:

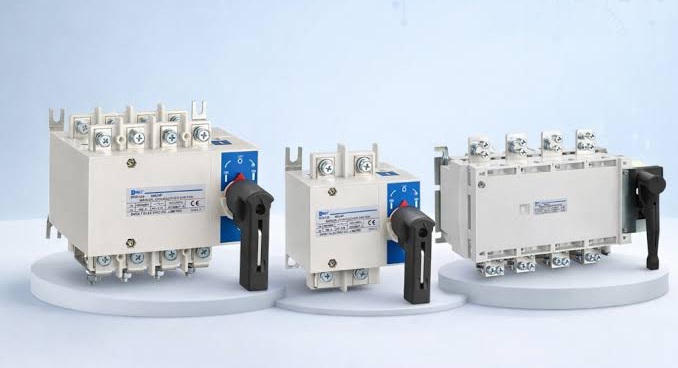

۱. کلید چنج اور دستی (Manual Changeover)
این کلیدها سادهترین و اقتصادیترین گزینه هستند. اپراتور باید به صورت فیزیکی کلید را از حالت ۱ (برق شهر) به حالت ۰ (خاموش) و سپس به حالت ۲ (برق ژنراتور) تغییر دهد.
کاربرد: منازل مسکونی، کارگاههای کوچک و سیستمهایی که حساسیت زمانی بالایی ندارند.
اجزاء: معمولاً در تابلو برقها با استفاده از ترمینالهای ریلی و سیمکشی استاندارد نصب میشوند.
۲. کلید چنج اور اتوماتیک (Automatic Transfer Switch – ATS)
در صنایع حساس و دیتاسنترها، حتی چند ثانیه قطعی برق میتواند فاجعهبار باشد. کلیدهای ATS با استفاده از یک برد کنترلر (مانند برد دیپسی یا مدلهای اختصاصی برندهایی مثل Socomec)، بلافاصله پس از قطع برق شهر، فرمان استارت ژنراتور را صادر کرده و پس از پایداری ولتاژ، خروجی را به منبع اضطراری متصل میکنند.
برندهای شاخص: در پروژههای حساس و دیتاسنترها، تجهیزات برند Socomec فرانسه به دلیل قابلیت اطمینان بسیار بالا در سوئیچینگ جریانهای سنگین، انتخاب اول مهندسان هستند.
اجزای حیاتی در تابلو برق چنج اور
یک سیستم انتقال قدرت ایمن تنها به خود کلید محدود نمیشود. برای مدیریت خاموشیهای طولانی، ساختار تابلو برق باید استانداردهای خاصی را رعایت کند:
۱. شینهکشی (Busbar) و توزیع جریان
در جریانهای بالا (معمولاً بالای ۱۶۰ آمپر)، استفاده از سیمکشی معمولی پاسخگو نیست. شینههای مسی (Busbars) باید با محاسبات دقیق سطح مقطع نصب شوند تا در اثر عبور جریان مداوم در ساعات طولانی خاموشی، دچار گرمای بیش از حد نشوند. آرایش شینهها در کلیدهای چنج اور باید به گونهای باشد که فاصله ایمنی (Clearance) رعایت شود.
۲. استفاده از کابلهای ضد حریق (Fire-Safe Cables)
در مسیرهای بحرانی که برق اضطراری را به سیستمهای آتشنشانی یا آسانسورها میرسانند، استفاده از کابلهای مقاوم در برابر حرارت ضروری است. این کابلها تضمین میکنند که در صورت بروز حادثه در زمان خاموشی، سیستمهای حفاظتی همچنان فعال بمانند.
۳. ترمینالها و اتصالات
اتصالات ضعیف عامل اصلی آتشسوزی در تابلوهای برق هستند. استفاده از ترمینالهای تابلویی با کیفیت و سایز مناسب با جریان مصرفی، از گرم شدن نقاط اتصال (Hotspots) جلوگیری میکند.
کلید چنج اور در دیتاسنترها و مراکز حساس
در مدیریت توان دیتاسنترها (Data Center Power)، بحث چنج اور فراتر از یک سوئیچ ساده است. در اینجا از کلیدهای چنج اور موتوردار یا سوئیچهای انتقال استاتیک (STS) استفاده میشود.
سرعت انتقال: در این مراکز، سرعت انتقال باید کمتر از ۲۰ میلیثانیه باشد تا تجهیزات سرور ریست نشوند.
مانیتورینگ: کلیدهای چنج اور مدرن امکان اتصال به شبکه و پروتکلهای هوشمند (مانند Modbus) را دارند تا اپراتور بتواند وضعیت برق را از راه دور رصد کند.
راهنمای انتخاب کلید دوطرفه مناسب
برای انتخاب صحیح، باید به پارامترهای زیر توجه کنید:
آمپراژ مصرفی: کلید باید بر اساس حداکثر جریان مصرفی (با در نظر گرفتن ضریب اطمینان ۲۵٪) انتخاب شود. برای مثال برای یک مصرف ۸۰ آمپری، کلید ۱۰۰ آمپر مناسب است.
تعداد پلها:
- ۳ پل: فازها سوئیچ میشوند و نول مشترک است.
- ۴ پل: فازها و نول هر دو سوئیچ میشوند (توصیه شده برای سیستمهای دارای چاه ارت جداگانه و جلوگیری از تداخل نول).
- نوع بار: (AC-31 برای بارهای مقاومتی یا AC-33 برای بارهای موتوری و ترکیبی).
- قدرت قطع (Icu): توانایی کلید در تحمل جریانهای اتصال کوتاه.
نصب و نگهداری؛ کلید طول عمر سیستم
خاموشیهای طولانیمدت فشار زیادی به سیستمهای الکتریکی وارد میکنند. برای اطمینان از عملکرد صحیح کلید چنج اور:
- سرویس دورهای: مکانیزم مکانیکی کلید (بهخصوص در مدلهای دستی و موتوردار) باید گریسکاری و تست شود.
- آزمایش عملکرد تحت بار: حداقل هر ماه یک بار، سیستم چنج اور را به صورت واقعی تست کنید تا از سلامت کنتاکتها مطمئن شوید.
- بررسی دمای اتصالات: با استفاده از دوربینهای ترموگرافی، دمای شینهها و ترمینالهای ورودی کلید را چک کنید.
نقش اتوماسیون و قطعات پنوماتیک در مدیریت انرژی
شاید تعجب کنید اما در برخی سیستمهای پیشرفته صنعتی، از سیلندرهای پنوماتیکی (مانند برند Festo) برای تغییر وضعیت اهرمهای بزرگ در کلیدهای فشار قوی استفاده میشود. اگرچه در تابلوهای فشار ضعیف معمولاً از موتورهای الکتریکی استفاده میشود، اما در سطوح فوق توزیع، ترکیب سیستمهای الکتریکال و پنوماتیک برای سرعت بخشیدن به قطع و وصل جریان در زمان خاموشیهای بحرانی کاربرد دارد.
نتیجهگیری
خاموشیهای چند ساعته واقعیتی است که صنایع و منازل باید برای آن آماده باشند. استفاده از یک کلید دوطرفه (چنج اور) استاندارد، قلب تپنده سیستم برق اضطراری شماست. چه به دنبال یک راهکار ساده دستی برای یک کارگاه کوچک باشید و چه به دنبال تجهیزات پیشرفتهای مانند محصولات Socomec برای یک دیتاسنتر، رعایت اصول مهندسی در انتخاب آمپراژ، شینهکشی اصولی و استفاده از کابلهای با کیفیت، تضمینکننده امنیت سرمایه و جان شماست.
فراموش نکنید که برق اضطراری بدون مدیریت صحیح انتقال (Changeover)، نه تنها راهگشا نیست، بلکه میتواند ریسکهای جبرانناپذیری به همراه داشته باشد. با سرمایهگذاری بر روی تجهیزات باکیفیت و نصب اصولی توسط متخصصان، خاموشیهای طولانی را به فرصتی برای نمایش پایداری سیستم خود تبدیل کنید.
