ولتاژ نامی یکی از عوامل کلیدی در سیستمهای الکتریکی به شمار میآید که به عنوان معیار اصلی برای طراحی، ساخت و آزمایش تجهیزات الکتریکی عمل میکند. این ولتاژ نه تنها بر عملکرد و کارایی این سیستمها تأثیر میگذارد، بلکه ایمنی آنها را نیز تضمین میکند. با تنظیم ولتاژ در محدودهای مشخص، اطمینان حاصل میشود که سطوح ولتاژ (V) در حد قابل قبول باقی بمانند. درک تفاوت میان ولتاژ نامی، ولتاژ کار (OV) و ولتاژ سیستم (RV) برای متخصصان و علاقهمندان به حوزه الکتریسیته بسیار ضروری است. این تفاوتها میتواند به بهینهسازی عملکرد و نگهداری مؤثر سیستمهای الکتریکی کمک کند و از بروز مشکلاتی که ممکن است ناشی از نوسانات ولتاژ باشد جلوگیری کند.
تعریف ولتاژ نامی
ولتاژ نامی (NV) به معنای ولتاژی است که به یک مدار یا سیستم الکتریکی اختصاص داده میشود تا کلاس ولتاژ آن مشخص گردد. به عبارت دیگر، این ولتاژ، مقدار مشخصی است که تجهیزات الکتریکی برای عملکرد ایمن و قابل اطمینان خود بر اساس آن طراحی شدهاند. تجهیزات الکتریکی که برای ولتاژهای نامی خاص ساخته شدهاند، به طور ایمن در محدودهای مشخص از ولتاژ کار میکنند. اگر این تجهیزات خارج از این محدوده عمل کنند، ممکن است به آنها آسیب برسد، راندمانشان کاهش یابد و حتی خطر آتشسوزی الکتریکی به وجود آید. بنابراین، حفظ ولتاژ نامی در سطح مناسب و در محدوده تعیینشده، از اهمیت بالایی برخوردار است و باید به دقت مراقبت شود تا از بروز مشکلات جدی جلوگیری گردد.
ولتاژ نامی
ولتاژی که سیم یا کابل برای آن طراحی شده و آزمونهای الکتریکی بر اساس آن انجام میشود .
مطابق استاندارد DIN VDE ۰۲۹۸ و IEC ۱۸۳، ولتاژ کابلها به صورت U₀/U تعریف میشود به طوری که:
U₀= مقدار ولتاژ موثر بین هر رشته زمین (پوشش فلزی کابل یا هر پوشش دیگر یا سیم ارت)
U= مقدار ولتاژ موثر بین هادی های فاز، که برای سیستم سه فاز U = √۳ U₀ میباشد.
Um = حداکثر ولتاژ مجاز که در داخل پرانتز و به این صورت نشان داده میشود.
کاربردهای ولتاژ نامی چیست؟
بهطور کلی برای ولتاژ نامی چند کاربرد مهم میتوان یاد کرد که در ادامه آوردهایم:
تولید و انتقال نیرو
ولتاژ نامی به سطح خاصی از ولتاژ اشاره دارد که در آن انرژی الکتریکی تولید شده و از طریق شبکههای برق توزیع میگردد. این مفهوم نقش کلیدی در فرآیند تولید برق ایفا میکند و تضمینکننده کارایی و هماهنگی میان ژنراتورها، ترانسفورماتورها و سیستمهای توزیع است. به عبارتی، ولتاژ نامی به عنوان معیاری برای تنظیم و کنترل انتقال انرژی عمل میکند و به این ترتیب، منجر به بهبود کیفیت و پایداری تأمین برق میشود. رعایت این سطح ولتاژ موجب میگردد که تجهیزات برقی به درستی کار کنند و از آسیبهای احتمالی جلوگیری شود. در واقع، ولتاژ نامی یکی از ارکان اساسی در طراحی و بهرهبرداری از سیستمهای برقرسانی به شمار میآید.
لوازم الکترونیکی مصرفی
ولتاژ نامی در طراحی و عملکرد لوازم الکترونیکی از اهمیت ویژهای برخوردار است، زیرا این موضوع اطمینان میدهد که دستگاهها میتوانند بهطور ایمن در محدوده ولتاژ تعیینشده فعالیت کنند. تولیدکنندگان ملزم به رعایت استانداردهای ولتاژ هستند تا ایمنی کاربران تضمین شود و از آسیب به تجهیزات جلوگیری گردد. بهعنوان مثال، وسایل خانگی، کامپیوترها، تلویزیونها و تلفنهای همراه بهگونهای طراحی شدهاند که بتوانند با ولتاژهای استاندارد کار کنند. این طراحی دقیق نهتنها به عملکرد صحیح دستگاهها کمک میکند، بلکه از بروز خطرات ناشی از نوسانات ولتاژ نیز جلوگیری به عمل میآورد. بهاینترتیب، رعایت ولتاژ نامی به عنوان یک اصل اساسی در تولید محصولات الکترونیکی به شمار میآید.
ماشین آلات و تجهیزات صنعتی
ولتاژ نامی در ماشینآلات و تجهیزات صنعتی از اهمیت بالایی برخوردار است، زیرا تعیینکننده عملکرد صحیح آنها میباشد. با پایبندی به استانداردهای مربوط به ولتاژ، این تجهیزات قادر خواهند بود بهطور هماهنگ و یکپارچه با یکدیگر کار کنند. این امر نهتنها موجب افزایش کارایی در فرآیندهای تولید در کارخانهها میشود، بلکه به بهبود عملکرد صنایع فرآیندی نیز کمک میکند. از این رو، رعایت استانداردهای ولتاژ بهعنوان یک عامل کلیدی در طراحی و بهرهبرداری از تجهیزات صنعتی به شمار میآید و تضمینکننده یکپارچگی و کارایی سیستمهای مختلف در محیطهای صنعتی است.

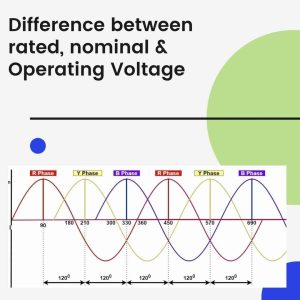

مقایسه ولتاژ کار (OV) و نامی (NV)
ولتاژ نامی و ولتاژ کار دو مفهوم کلیدی در مهندسی برق هستند که درک صحیح آنها برای اطمینان از عملکرد ایمن و مؤثر سیستمهای الکتریکی ضروری است. ولتاژ نامی به عنوان ولتاژ استاندارد یا مرجع برای یک سیستم، مدار یا دستگاه مشخص میشود. این ولتاژ، مقدار ایدهآلی است که تجهیزات برای عملکرد بهینه در شرایط عادی طراحی شدهاند. به عبارت دیگر، ولتاژ نامی به سطوح ولتاژی اشاره دارد که تولیدکنندگان و مهندسان بر اساس آن تجهیزات خود را آزمایش و ارزیابی میکنند.
از سوی دیگر، ولتاژ کار به ولتاژی اطلاق میشود که در شرایط واقعی و در حین عملکرد سیستم، به طور مداوم در آن کار میکند. این ولتاژ ممکن است در شرایط مختلف مانند بارهای متغیر یا شرایط محیطی تغییر کند. در نتیجه، درک تفاوت میان این دو مفهوم به مهندسان کمک میکند تا تجهیزات را به گونهای طراحی کنند که در برابر تغییرات ولتاژ و بارهای مختلف مقاوم باشند و ایمنی و کارایی سیستمهای الکتریکی را تضمین کنند.
ولتاژ کار یا OV در واقع نشاندهنده سطح واقعی ولتاژی است که یک سیستم الکتریکی، مداری خاص یا دستگاه در حین عملکرد روزمره تجربه میکند. بر خلاف ولتاژ اسمی که بهعنوان یک استاندارد طراحی شده، ولتاژ کار ممکن است تحت تأثیر عواملی چون تغییرات بار، نوسانات دما و مشکلات منبع تغذیه تغییر کند. تجهیزات الکتریکی عموماً برای کارکرد بهینه در محدودهای از ولتاژ نزدیک به ولتاژ اسمی طراحی میشوند، اما تغییرات جزئی در ولتاژ در عمل غالباً اجتنابناپذیر است.
در این راستا، ولتاژ نامی (NV) بهعنوان هدف یا معیار ولتاژ در نظر گرفته میشود، در حالی که ولتاژ کار (OV) شرایط واقعی ولتاژ را که دستگاهها با آن مواجه هستند، بیان میکند. برای تضمین عملکرد مؤثر و ایمن سیستمهای الکتریکی، حفظ ولتاژ کار در نزدیکی ولتاژ نامی از اهمیت ویژهای برخوردار است. زمانی که ولتاژ عملیاتی در محدوده قابل قبول قرار داشته باشد، تجهیزات الکتریکی قادر به کارکرد مؤثر و ایمن خواهند بود، بدون اینکه خطری برای آسیب یا کاهش کارایی آنها وجود داشته باشد. این موضوع اهمیت بالایی در طراحی و نگهداری سیستمهای الکتریکی دارد و توجه به آن میتواند از بروز مشکلات جدی جلوگیری کند.
