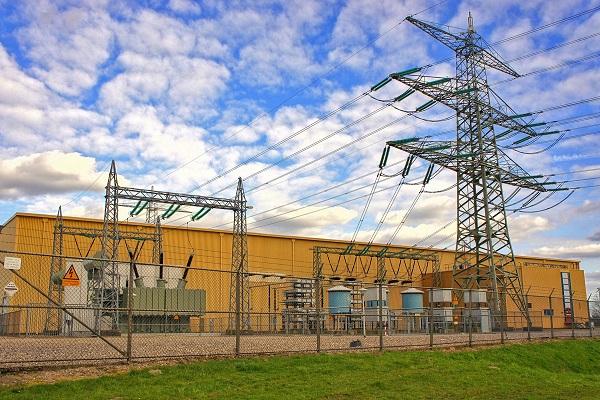

خطوط برق فشار قوی در مناطق مسکونی مردم می تواند یک خطر برای سلامتی باشد، در حال حاضر برای جلوگیری از این مشکلات، خطوط فشار قوی برق در زیر زمین قرار می گیرد. این حفاظت از حریم باعث می شود تا افراد تا حدودی از میدان های الکترومغناطیسی محافظت شوند. برق فشار قوی به High voltage electricity موسوم است. با فروشگاه برق صنعتی آذر نیرو همراه باشید تا شما را ابعاد مختلف برق فشار قوی آشنا بکنیم.

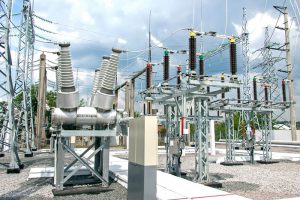

برق فشار قوی چیست؟
همانطور که می دانید برق با توجه به مقدار مورد نیاز در کاربردهای مختلف دارای فشارها و ولتاژهای متفاوتی است که در کابل ها جریان دارد. اما واقعیت این است که خطوط برق فشار قوی در مکان هایی که مردم زندگی می کنند می تواند باعث بروز حوادث و خطر شود. بنابراین برای جلوگیری از حوادث، این برق معمولاً به زیر زمین منتقل می شود. برق فشار قوی برقی است که حداکثر جریان آن 1000 ولت است. که با توجه به این مقدار ولتاژ به 3 گروه ولتاژ متوسط بالا و خیلی زیاد طبقه بندی می شوند. انواع برق فشار قوی عبارتند از:
1.برق مصرفی در ایستگاه ها
این برق برای روشنایی داخلی ایستگاه ها، سیستم سرمایشی و گرمایشی، پله برقی، سیم های ضد حریق، کابل های ضد حریق سیلیکونی، سیستم های مخابراتی مانند بلندگو، درب های ورودی، دوربین ها، کابل های آتش نشانی، کابل های فشار قوی سیلیکونی، مخازن آب و … استفاده می شود.
2.برق مصرفی در قطار
یکی از انواع برق فشار قوی، برق مورد استفاده در قطارها است. برق مورد استفاده برای این کار AC، DC است. DC برای قطارهای بین شهری با منابع برق 750، 1500 و 3000 ولت و AC برای قطارهای بین شهری با ولتاژ 15، 25 و 50 کیلو ولت استفاده می شود. در مترو به دلیل نیاز به شتاب اولیه بالا برای شتاب گیری از موتورهای DC استفاده می شود و جریان متناوب در پست به جریان مستقیم تبدیل می شود. با این حال، برای قطارهای بین شهری و قطارهای بزرگ، از سیستم برق AC استفاده می شود.
برق فشار قوی چند ولت است؟
برق فشار قوی برقی است که جریان آن بیش از 1000 ولت باشد. با توجه به ولتاژ به سه دسته ولتاژ متوسط، ولتاژ بالا و ولتاژ بسیار بالا تقسیم می شوند.
- ولتاژ های متوسط: دارای جریان الکتریکی 1 تا 33 کیلو ولت هستند و برای توزیع و انتقال برق شهری و روستایی استفاده می شوند.
- ولتاژ های بالا: دارای جریان الکتریکی بین 33 تا 320 کیلو ولت است و برای انتقال خطوط میانی استفاده می شود.
- ولتاژهای بسیار بالا: جریان برق بین 320 تا 800 کیلو ولت است که برای انتقال خطوط طولانی مفید است.

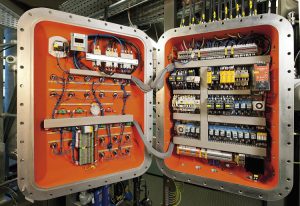

منظور از تابلو برق فشار قوی چیست؟
تابلو برق فشار قوی مانند سایر تابلوهای برق عملکرد حفاظتی را انجام می دهد، با این تفاوت که جریانی که می تواند کنترل کند یک جریان سطح بالا است. جریانی که این تابلوبرق ها می توانند کنترل کنند بین 1000 تا 5000 آمپر است. در تابلو برق فشار قوی مبحث ایزوله کردن بسیار مهم است؛ ایزولاسیون در این بحث به این معنی است که تابلو فشار قوی این قابلیت را دارد که قطعه معیوب را در کمترین زمان ممکن جدا کند تا آسیب جدی به سایر واحدها وارد نشود. در تابلو برق فشار قوی، باید اقدامات بیشتری برای محافظت از پرسنل و اپراتورها انجام شود، زیرا آسیب های الکتریکی گاهی غیرقابل جبران است.
در واقع استفاده گسترده از تابلوهای برق فشار قوی را می توان در مکان هایی مشاهده کرد که از تجهیزات و موتورهای برقی با قدرت بالا استفاده می کنند. به عبارت ساده تر، تابلو برق فشار قوی برای تجهیزات الکتریکی و موتورهایی که برای عملکرد صحیح نیاز به ولتاژ بالا دارند، استفاده می شود. تابلو برق فشار قوی با قابلیت توزیع برق با شدت و ولتاژ بالا می تواند طول عمر و دوام تجهیزات را در صنعت بهبود بخشد. در تابلو برق فشار قوی می توان کلید مدار را یکی از مهم ترین اجزای این تابلو دانست. البته تابلو فشار قوی قطعات دیگری نیز دارد که در ادامه به آنها اشاره می کنیم. لازم به ذکر است که این تجهیزات باید دارای استانداردهای مربوطه باشند.
اجزای تابلو برق فشار قوی کدامند؟
1.مدارشکن
نقش با اهمیت مدارشکن را در تابلو برق فشار قوی نمی توان نادیده گرفت، عملکرد مدار شکن در تابلو برق فشار قوی در درجه اول تشخیص عیوب در ولتاژ الکتریکی و در مرحله دوم جلوگیری از خطرات احتمالی مانند انفجار یا آتش سوزی است. اما اگر بخواهیم تعریف ساده ای از مدارشکن ارائه کنیم باید بگوییم که وظیفه کلید برق این است که مدار را تحت بار قطع کند و با قطع جریان قوس را قطع کند.
2.انواع کلیدها
کلید یکی از ساده ترین قسمت های تابلو برق فشار قوی است که عملکرد ساده ای دارد. این وظیفه قطع موقت جریان الکتریکی در قسمت خاصی از تابلو برق فشار قوی است. مهم ترین کلیدهای مصرفی در تابلو برق فشار قوی می توان به کلید فیوز، کلید قطع بار و کلید عایق اشاره کرد.
3.کنتاکتور
یکی از اجزای مهم تابلو برق فشار قوی کنتاکتور است که توسط مدار اصلی کنترل می شود. این کنترل عمدتاً برای کنترل جریان استفاده می شود.
4.تجهیزات اندازه گیری
در تابلو فشار قوی برای کنترل بهتر و نگهداری مناسب از تجهیزات اندازه گیری مختلف استفاده می شود تا کلید در وضعیت پایداری قرار گیرد. این دستگاه های اندازه گیری شامل دستگاه های اندازه گیری ولتاژ و جریان می باشد.
5.کابل
در تابلو های فشار قوی به دلیل بالا بودن ولتاژ، کیفیت و عملکرد خوب کابل ها بسیار مهم است، زیرا کابل ها وظیفه دائمی انتقال جریان و ولتاژ را دارند.
کابل فشار قوی چیست؟
کابل های فشار قوی که می توانند جریان های بیشتر از 30 کیلووات را عبور دهند، کابل فشار قوی یا کابل ولتاژ بالا (HV: کابل فشار قوی) نامیده می شوند. عموماً از این کابل ها برای انتقال برق در ولتاژ بالا استفاده می شود. این کابل ها حاوی یک رسانا و یک عایق هستند. یعنی این کابل ها دارای یک سیستم عایق کامل متشکل از لایه های نیمه مخروطی و یک محافظ فلزی هستند.
کاربرد کابل برق فشار قوی
ساختار کابل های قدرت با توجه به کاربرد آنها متفاوت است. این نوع کابل علاوه بر انتقال برق در ولتاژهای بالا، کاربردهای دیگری نیز دارد که از آن جمله می توان به موارد زیر اشاره کرد:
1️⃣انتقال ولتاژ بالا در زیرزمین
2️⃣اتصال فیبر نوری
3️⃣در دکل های بزرگ و بین شهری
4️⃣کاربردهای صنعتی
چند نکته طلایی در مورد کابل های فشار قوی
کابل فشار قوی یکی از پرفروش ترین کابل ها در صنعت برق می باشد و در حال حاضر انواع مختلفی در بازار وجود دارد. این کابل ها با استحکام و کیفیت فوق العاده ای تولید می شوند. که توسط لایه های مختلفی نیز پوشش داده میشوند. انواع کابل های فشار قوی برای تحمل ولتاژ نامی بالای 30 کیلو وات طراحی شده اند. علت نامگذاری این کابل ها نیز به سبب قابلیت عبور ولتاژ نامی بیش از ۳۰ کیلو وات است. این کابل ها به دلیل طراحی خاص خود برای انتقال جریان الکتریکی از یک منبع یعنی نیروگاه به شبکه های توزیع مرکزی مناسب هستند. عملکرد این کابل ها به قدری بالاست که برای انتقال برق از شهری به شهر دیگر استفاده می شود. کابل های فشار قوی به داشتن حداکثر توان معروف هستند و به دلیل شدت جریان بالا در شرایط خاص مورد استفاده قرار می گیرند.
نکات ایمنی و الزامات کار با برق فشار قوی
🟣کار باید تحت دستور مستقیم اپراتور و تحت نظارت دقیق یک فرد آشنا با تاسیسات مربوطه انجام شود.
🟣اشیایی مانند چهارپایه های چوبی، تشک لاستیکی و غیره را باید زیر پا قرار داد، مگر در هنگام بالا رفتن از پایه یا تیری که سکوی کار ندارد.
🟣باید از دستکش، کفش عایق و ابزارهای عایق مانند انبردست، پیچ گوشتی استفاده شود.
🟣استفاده از کلاه ایمنی، ژاکت عایق و شلواری که تمام بدن را در هنگام کار با سیم های برق دار بپوشاند، ضروری است.
🟣هنگام کار با تجهیزات الکتریکی، حمل اشیاء فلزی غیر ضروری مانند زنجیر، ساعت و غیره ممنوع است.
🟣از لباس های برقی مناسب و دستکش های محافظ عایق برق استفاده کنید.
