شینه چیست؟
شینه تابلو برق معمولا از مس ساخته می شود که در تابلوهای برق برای انتقال برق استفاده می شود. کابل ها و سیم های معمولی در ولتاژ پایین استفاده می شوند. با این حال، هنگامی که جریان مصرف کننده افزایش می یابد، به جای کابل از شینه مسی استفاده می کند. بنابراین، زمانی که قصد خرید تابلو برق را دارید، باید میزان مصرف و حداکثر ولتاژ شین یا کابل را بدانید.با مجموعه آذر نیرو همراه باشید تا ببینیم شینه بندی چرا مهم است

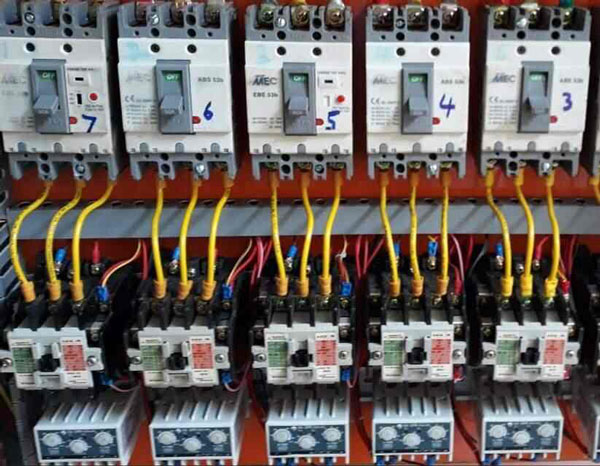

شینه بندی چرا مهم است
شینه بندی : وسایل نقلیه الکتریکی برای کار با وسایل نقلیه الکتریکی پرقدرت استفاده می شود. بیایید تصور کنیم که یک کلید ترکیبی با 250 آمپر داریم و می خواهیم آن را به یک ترمینال وصل کنیم یا به کلید دیگری وصل کنیم. در این صورت باید کابل مربعی 70-95 میلی متری را برای سیم کشی انتخاب کنیم، اما مشکل اینجاست که کابل 95 میلی متری خیلی بزرگ است و نمی توان کابل را در تابلو برق جایی که کابل ها معمولا مسیر کوچکی دارند شکل داد.
بنابراین برای اتصال و ارتباط فیدرها باید از شینه های مسی استفاده شود زیرا پس از نصب در محل نصب کاملاً ثابت می مانند و در اثر حرارت و ارتعاشات تغییر شکل نمی دهند و مانند کابل در جای خود حرکت نمی کنند. محل نصب.
شاید در جریان های بالاتر مانند 2000 یا 4000 آمپر نتوان از کابل ها استفاده کرد بنابراین شینه ها نقش مهمی در صنعت پانل و پروژه های صنعتی و برقی دارند. و به طور کلی جریان های بیشتر از 160 آمپر باید توسط شینه ها استفاده شود. در اینجا نحوه سیم کشی تابلو برق و قطعات آن را به شما آموزش می دهیم.
ابعاد و اندازه شینه کشی
شینه تابلو برق یک مکعب مستطیل شکل است که از مس یا آلومینیوم ساخته شده است. از این قطعه در تابلو برق برای هدایت جریان الکتریکی به قسمت های مختلف داخل تابلو استفاده می شود. استاندارد VDE0201 برای شینه های مسی و استاندارد VDE0202 برای شینه های آلومینیومی استفاده می شود. محاسبه ابعاد تایر چندان پیچیده نیست. کافی است اندازه باس مورد نیاز را با در نظر گرفتن جریان نامی کلید با کمک جداول انتخاب باس بار استاندارد مسی و آلومینیومی بدست آورید.
اصول و استانداردهای شینه در کابینت برق
– ارتباط کامل با یکدیگر؛ آمپرهای فرعی (آمپرهای کوچک) حداقل به اندازه یک مربع با همان عرض شمش باید به شینه متصل شود.
:: نحوه ترکیب 50 شمش با 80 شمش:
2- تعداد سوراخ و تعداد پیچ برای اتصال کامل دو شمش به یکدیگر با باس 80:
3- جریان مجاز میله برق (میله اصلی) انتخاب شده برای انشعاب به دستگاه های دیگر، باید حدود 1/5 برابر جریان کلید اصلی باشد، دلیل آن این است که معمولاً سوراخ های زیادی در مدار برای انشعاب و اتصال وجود دارد. میله های دیگر ، بنابراین سوراخکاری سطح مقطع شمش را کاهش می دهد.
4- فاصله بین دو فاز غیر مترادف با مقدار ولتاژ شین ارتباط مستقیم دارد. فاصله کمتر از حد مجاز باعث ایجاد قوس الکتریکی بین دو شینه می شود. البته این موضوع در ولتاژهای بالاتر اهمیت بیشتری دارد.
مثال: فاصله بین دو شمش 30 میلی متر است:
فاصله بین دو شمش همنام باید برابر با عرض نازل باشد. البته اگر دو شمش موازی باشند و احتمال اینکه دو شمش در کنار هم قرار گیرند صفر باشد، می توانند به هم نزدیک باشند.
5- اثر حرارت بر لاستیک ها:
– جدول پوسته های مسی مجاز در دمای معمولی 30-35 درجه سانتی گراد تعیین می شود. اگر دمای محیط بالاتر از حد معمول باشد، لاستیک ها باید طبق ترتیب زیر انتخاب شوند:
Ɵ: دمای محیط (°C)
I30: جریان قابل قبول در 30 درجه (C)
به عنوان مثال، برای بار 800 آمپر در دمای 45 درجه، مقدار جریان معادل 976 آمپر باید در نظر گرفته شود:
6- برای فرکانس های غیر از 50 هرتز از فرمول زیر استفاده می شود:
7- خمش شینه نباید کمتر از 90 درجه باشد، زیرا در قسمت خم شده مولکول های شینه مسی از هم جدا می شوند بنابراین مقاومت افزایش می یابد و جریان مجاز در آن زمان کاهش می یابد. زاویه خم باید بیش از 90 درجه باشد
موارد مهمی که در مورد شینه بندی باید رعایت شود
:: از خراشیدگی، ساییدگی و بریدگی (ضایعات اطراف سوراخ) روی سطح اتصال شمش در نتیجه سوراخ کاری خودداری کنید. به همین دلیل سطح اتصال باس ناهموار می شود که در نهایت منجر به جریان ضعیف و تولید گرمای بیش از حد در آن مکان می شود.
:: بین دو ریخته گری را با مواد چربی زدا مانند حلال کاملاً تمیز کنید و از روان کننده های مخصوص استفاده کنید تا به مرور زمان بین دو ریخته گری سولفات و گریس جمع نشود.
:: لبه های تیز لاستیک که در اثر برش ایجاد می شود باید با سوهان جلا داده شود. لبه های تیز از جمله چاله هایی هستند که باعث ایجاد قوس الکتریکی می شوند.
