تپ چنجرها یکی از اجزای اصلی هر ترانسفورماتور است که مهندسان و تکنسین های برق باید به خوبی آن را بشناسند. تپ چنجر یکی از کاربردی ترین دستگاه ها در صنایع برق و ترانسفورماتور می باشد. Tap Changer مکانیزمی در ترانسفورماتور است که وظیفه آن کنترل و تغییر ولتاژ ترانسفورماتور در مواقع نیاز است. این دستگاه از طریق جابه جایی بر روی سیم پیچ ترانسفورماتور این کار را انجام می دهد و تولید ولتاژ مورد نیاز انجام می دهد. تپ چنجرها دستگاه هایی هستند که می توانند ولتاژ خروجی ثانویه را با تغییر نسبت سیم پیچ اولیه یا ثانویه افزایش یا کاهش دهند. ترانسفورماتورها یکی از اجزای اصلی سیستم قدرت هستند که وظیفه اصلی آنها تغییر سطح ولتاژ است. با نصب تپ چنجر بر روی ترانس می توان ولتاژهای سطوح مختلف را در ثانویه بدست آورد؛ با فروشگاه برق صنعتی آذر نیرو همراه باشید تا اطلاعات بیشتری در مورد تب چنجرها به دست آورید.
انواع تپ چنجر کدامند؟
دو نوع اصلی تپ چنجر وجود دارد: On load و Off load
تپ چنجر از نوع On load که زیر بار توانایی تعویض پله های خودش را در صورت ایجاد نوسان در خط را دارد. تپ از نوع Off load نیز به صورت است که برای پله زدن آن ترانس باید از زیربارخارج شود، یعنی ترانس باید از مدار خارج گردد و سپس تپ آن را تغییر داد و دوباره ترانس را وارد مدار نمود. Tap changer(تپ چنجر) بر روی سیم پیچ ولتاژ بالای ترانس نصب می شود که دلایلی مانند: وجود جریان کم درسمت سیم پیچ فشار قوی اشاره کرد؛ که منجر جرقه و خرابی کنتکت کمتر اشاره کرد.
تپ چنجر چگونه کار می کند؟
برای عملکرد تپ چنجر، تغییر وضعیت تب ها، تغییر ضریب تبدیل ترانسفورماتور و کاهش یا افزایش ولتاژ شبکه، با توجه به تشخیص رگولاتور ولتاژ، کنترل لازم به صورت محلی یا از راه دور انجام می شود. این فرمان از طریق محورهای افقی و عمودی و همچنین جعبه دنده های مرتبط با تپ چنجر (Tap Changer) منتقل می شود. بعد از این که انتخاب تپ مطلوب به وسیله تپ سلکتور در شرایط بدون بار به انجام می رسد، دایورتر سوییچ نسبت به منتقل کردن جریان از تپی به تپ بعدی عمل می کند. توجه داشته باشید که مدت زمان ضربه زدن از صفر تا صد، عملکرد را از 3 به 6 ثانیه تغییر می دهد، این زمان بسته به تب چنجر و همچنین شرکت سازنده آن از 40 تا 180 میلی ثانیه متغیر است.
عملکرد کلید دیورتر با استفاده از فنرهای شارژ شده و با کمک مقاومت های گذرا با سرعت بسیار بالا انجام می شود. لازم به ذکر است که سرعت تپ چنجر روی بار در هنگام سوئیچینگ کاملاً از سرعت موتور محرک جدا شده و در واقع به میزان تخلیه انرژی ذخیره شده در فنر بستگی دارد. عملکرد موتور درایو پس از اتمام فرآیند تعویض تغییر تپ به طور خودکار متوقف می شود که اصطلاحاً به آن عملیات استپ موتور می گویند.
نیروی محرکه تپ چنجر
عملکرد تمامی تپ چنجرها با دستوری که موتور درایو داده انجام می شود. چرخش موتور درایو سبب چرخیدن محورهای، افقی عمودی و در آخر چرخش درایو شفت و هم چنین انتقال حرکت به تپ سلکتور و نیز دایورتر سوییج باز میگردد. موتور درایو از یک موتور محرک، رله، کنترل فرمان و سایر موارد مشابه تشکیل شده است و در بدنه ترانسفورماتور نصب می شود. لطفاً توجه داشته باشید که کنترل آن به صورت پلکانی و کاملاً غیرقابل برگشت است و هر عملیات درایو به فرمان تنظیم کننده ولتاژ یا فرمان کنترل کننده دستی نیاز دارد.
منظور از تب چنجر سه فاز چیست؟

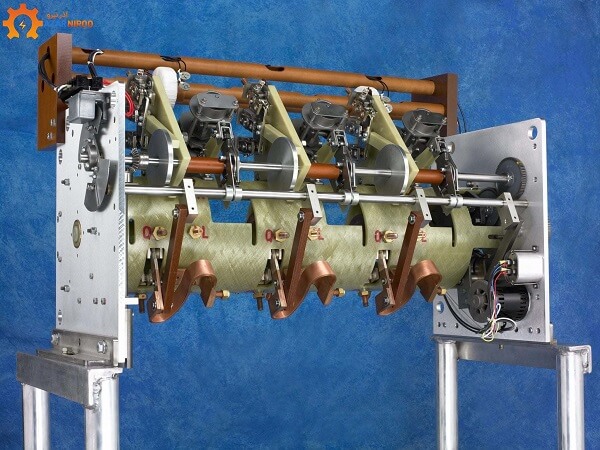

تب چنجر ۳ حالته ترانس برای تثبیت ولتاژ ثانویه ترانسفورماتور استفاده می گردد. تپ چنجر در ترانسفورماتور وظیفه کنترل و تغییر ولتاژ ترانس را بر عهده دارد. ساختار اصلی تب چنجر ها از چندین مقاومت و چندین اتصال تشکیل شده است که در یک اتاق پر از روغن قرار می گیرند که معمولاً از فولاد یا فایبرگلاس ساخته می شود. به طور معمول تپ چنجرها بروی سیم پیچی که ار نظر اقتصادی و فنی مقرون به صرفه باشد قرار می گیرند. اساساً تپ چنجرها به سه روش استفاده می شوند:
1.تپ چنجرهای سه فاز با اتصال ستاره روی سیم پیچ ها قرار می گیرند.
2.یک تپ چنجر سه فاز با اتصال مثلث روی سیم پیچ ها قرار می گیرد. در این حالت، جداسازی کامل بین فازها مورد نیاز است و به سه تب چنجر با مکانیزم حرکتی مشترک نیاز داریم.
3.تپ چنجرهای تک فاز مورد استفاده در ترانسفورماتورهای تک فاز یا سه فاز.
سوالات متداول تپ چنجر (Tap Changer)
کاربرد تب چنجر سه فاز چیست؟
همان طور که گفته شد تب چنجر ۳ حالته ترانس برای تثبیت ولتاژ ثانویه ترانسفورماتور استفاده می گردد. تپ چنجر در ترانسفورماتور وظیفه کنترل و تغییر ولتاژ ترانس را بر عهده دارد.
انواع تپ چنجر کدامند؟
دو نوع اصلی تپ چنجر وجود دارد: On load و Off load
تپ چنجرهای قابل تغییر زیر بار از چند قسمت مختلف تشکیل شده اند؟
Motor Drive، مکانیزم انتقال حرکت، Diverter Switch، Tap Selector
