در دنیای برق صنعتی، مدیریت منابع انرژی و سوئیچینگ بین منابع مختلف (مانند برق شهر و دیزل ژنراتور) یکی از حیاتیترین وظایف یک تابلو برق است. کلید دو طرفه تلرگان (Telergon) که در بازار به نام کلید چنجاور (Changeover Switch) نیز شناخته میشود، یکی از باکیفیتترین و معتبرترین تجهیزات برای این منظور است.
در این مقاله جامع، به آموزش گامبهگام سیمکشی و نصب کلید دو طرفه تلرگان میپردازیم. اگر به دنبال یک راهنمای تخصصی برای ارتقای دانش فنی خود در زمینه تابلو برق هستید، این مطلب برای شما تدوین شده است.

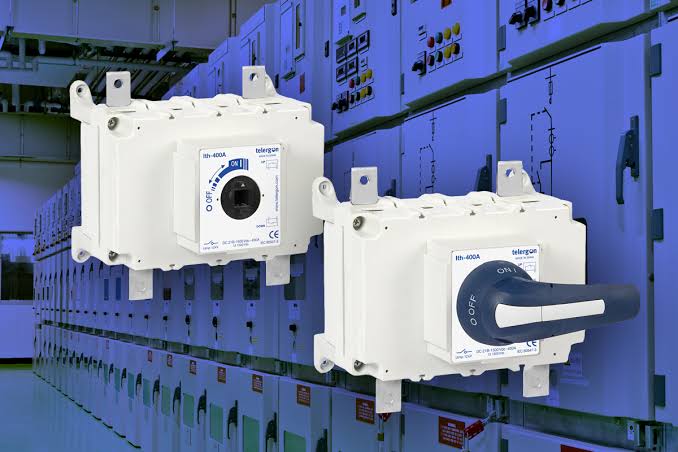

کلید دو طرفه تلرگان چیست و چه کاربردی دارد؟
قبل از شروع مراحل نصب، باید بدانیم با چه قطعهای روبرو هستیم. کلیدهای تلرگان ساخت اسپانیا بوده و به دلیل طول عمر بالا و طراحی ماژولار، در پروژههای حساس بیمارستانی، صنعتی و دیتاسنترها استفاده میشوند.
این کلید دارای سه وضعیت اصلی است:
- وضعیت ۱ (I): اتصال بار مصرفی به منبع اول (معمولاً برق شبکه/شهر).
- وضعیت ۰ (OFF): قطع کامل جریان (حالت ایمنی).
- وضعیت ۲ (II): اتصال بار مصرفی به منبع دوم (معمولاً ژنراتور یا UPS).
ابزار و تجهیزات مورد نیاز برای نصب
برای نصب استاندارد، لیست زیر را تهیه کنید:
- کلید دو طرفه تلرگان (متناسب با آمپراژ مصرفی)
- سیم و کابل با نمره مناسب (بر اساس جریان عبوری)
- سرکابل (وایرشو) و کابلشو
- آچار بکس و پیچگوشتی عایق
- مولتیمتر برای تست نهایی
- نقشه الکتریکال تابلو
گام اول: انتخاب کلید و بررسی آمپراژ
اولین قدم در آموزش نصب کلید دو طرفه تلرگان، انتخاب صحیح ظرفیت است. تلرگان کلیدهای خود را از ۱۶ آمپر تا ۳۱۵۰ آمپر تولید میکند. اگر جریان مصرفی شما ۱۰۰ آمپر است، حتماً کلیدی با ظرفیت حداقل ۱۲۵ آمپر انتخاب کنید تا در زمان استارتِ بارهای موتوری، کلید آسیب نبیند.
گام دوم: جانمایی و نصب فیزیکی در تابلو برق
کلیدهای تلرگان معمولاً به دو صورت نصب میشوند:
- نصب روی ریل (DIN Rail): برای آمپراژهای پایین.
- نصب روی سینی تابلو (Base Mounting): برای آمپراژهای بالا که وزن کلید زیاد است.
نکته حرفهای: کلید را در قسمتی از تابلو قرار دهید که دسته آن به راحتی روی درب تابلو نصب شود و فضای کافی برای خم کردن کابلهای ورودی و خروجی وجود داشته باشد.
گام سوم: نقشه سیمکشی کلید دو طرفه تلرگان

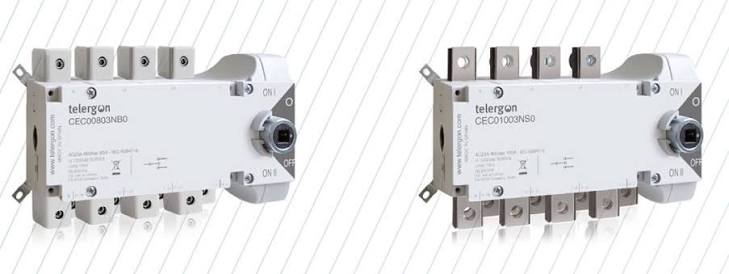

سیمکشی این کلیدها قلب تپنده سیستم چنجاور است. کلیدهای تلرگان معمولاً ۴ پل (۳ فاز + نول) هستند.
۱. اتصال منبع اول (برق شهر)
کابلهای برق شهر را به ترمینالهای ورودی ردیف اول (معمولاً با شمارههای ۱، ۳، ۵ و ۷ مشخص میشوند) متصل کنید. فازها را به ترتیب R، S، T و نول را به ترمینال چهارم وصل کنید.
۲. اتصال منبع دوم (ژنراتور/UPS)
کابلهای منبع اضطراری را به ترمینالهای ورودی ردیف دوم (معمولاً شمارههای ۲، ۴، ۶ و ۸ یا در قسمت پشتی کلید) متصل کنید. دقت کنید که ترتیب فازها دقیقاً مشابه منبع اول باشد تا در هنگام سوئیچینگ، موتورهای سه فاز برعکس نچرخند.
۳. خروجی به سمت مصرفکننده (Load)
در کلیدهای تلرگان، خروجیها معمولاً باید توسط شینه (Busbar) یا جمپر (Jumper) به هم متصل شوند. ترمینالهای خروجی منبع ۱ و منبع ۲ را به صورت نظیر به نظیر (۱ به ۲، ۳ به ۴ و…) وصل کرده و یک خروجی واحد برای مصرفکننده بگیرید.
گام چهارم: شینهکشی و اتصالات مسی
در جریانهای بالای ۲۵۰ آمپر، استفاده از کابل دشوار است و باید از شمش مسی استفاده کنید. کلیدهای تلرگان دارای ترمینالهای پهن و تخت هستند که برای اتصال کابلشو و شمش بسیار مناسباند.
- حتماً از پیچ و مهرههای گالوانیزه و واشر فنری استفاده کنید.
- گشتاور (Torque) مناسب برای سفت کردن پیچها را رعایت کنید تا از گرم شدن اتصالات (Loose Connection) جلوگیری شود.
گام پنجم: نصب دسته و مکانیزم فرمان
اگر کلید داخل تابلو نصب شده و قرار است از روی درب کنترل شود، باید از “شفت رابط” استفاده کنید.
- شفت را به طول مناسب (فاصله بین کلید و درب) برش دهید.
- دسته را روی درب سوراخکاری شده نصب کنید.
- اطمینان حاصل کنید که در وضعیت ۰، درب تابلو قابلیت باز شدن داشته باشد (ویژگی اینترلاک).
گام ششم: تست و راهاندازی (بسیار مهم)
قبل از وصل کردن برق اصلی، این مراحل را طی کنید:
- تست پیوستگی (Continuity Test): با مولتیمتر چک کنید که در حالت ۰، هیچ ارتباطی بین ورودی و خروجی نباشد.
- تست عدم تداخل: مطمئن شوید که تحت هیچ شرایطی منبع ۱ و منبع ۲ به هم وصل نمیشوند.
- تست توالی فاز: برق شهر را وصل کنید و توالی فاز را چک کنید. سپس ژنراتور را روشن کرده و توالی فاز آن را نیز چک کنید که یکسان باشند.
نکات کلیدی در نگهداری کلید تلرگان
- گرد و غبار: تابلو برق را همیشه تمیز نگه دارید. نشستن گرد و غبار روی کنتاکتهای کلید باعث جرقه و ذوب شدن آنها میشود.
- آچارکشی دورهای: به دلیل لرزشهای احتمالی در تابلو (ناشی از کنتاکتورها یا ژنراتور)، هر ۶ ماه یکبار اتصالات را آچارکشی کنید.
- روانکاری: مکانیزم مکانیکی دسته را با اسپریهای مخصوص تمیز نگه دارید.
چرا کلید تلرگان؟ (مزایای فنی)
در بازار برندهای مختلفی وجود دارند، اما چرا اکثر تابلوسازان حرفهای تلرگان را انتخاب میکنند؟
- تحمل دمایی بالا: این کلیدها در دمای بالای محیط تابلو به خوبی کار میکنند.
- کنتاکتهای خودتمیزشونده: با هر بار چرخاندن کلید، اکسیداسیون روی کنتاکتها پاک میشود.
- قابلیت اطمینان: ضریب شکست این کلیدها در عملیات سوئیچینگ بسیار پایین است.
خطاهای رایج در نصب کلید دو طرفه
- اشتباه در بستن نول: اگر نول منبع اول و دوم به درستی جابجا نشوند، ممکن است در سیستمهای دارای محافظ جان (RCD)، خطا رخ دهد.
- عدم استفاده از کابلشو: بستن سیم افشان زیر ترمینال بدون وایرشو یا کابلشو باعث داغ شدن و آتشسوزی میشود.
- انتخاب آمپراژ ضعیف: همیشه جریان نامی کلید را ۲۰ درصد بالاتر از حداکثر جریان مصرفی در نظر بگیرید.
نتیجهگیری
نصب کلید دو طرفه تلرگان در تابلو برق، یک مهارت اساسی برای تکنسینهای برق است. با رعایت اصول سیمکشی، استفاده از تجهیزات استاندارد و دقت در تستهای نهایی، میتوانید سیستم برق اضطراری ایمن و پایداری را راهاندازی کنید.
اگر در هر مرحله از نصب یا انتخاب مدل مناسب کلید تلرگان (سری S5000 یا S6000) سوالی داشتید، حتماً با متخصصان ما در آذر نیرو مشورت کنید. ایمنی در برق صنعتی حرف اول را میزند.
