روش مدولاسیون عرض پالس (PWM) یکی از تکنیکهای کلیدی و پرکاربرد در زمینه الکترونیک و مهندسی محسوب میشود که در انواع مختلف سیستمها و دستگاهها به کار گرفته میشود. این روش با تغییر در عرض پالسهای سیگنال خروجی، امکان کنترل دقیقی بر روی ولتاژ یا جریان را فراهم میآورد. PWM بهعنوان یک ابزار مؤثر برای مدیریت عملکرد و سرعت اجزای الکتریکی، از موتورهای الکتریکی گرفته تا سیستمهای روشنایی LED و دستگاههای تهویه، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار میگیرد.
این تکنیک به کاربران این امکان را میدهد که با کنترل دقیق عرض پالسها، ولتاژ یا جریان مورد نیاز را به سیستم ارسال کنند. در این مقاله، به بررسی نحوه عملکرد و کاربردهای مختلف PWM خواهیم پرداخت و همچنین روشهای پیادهسازی و مزایای این تکنولوژی را مورد تحلیل قرار خواهیم داد. هدف ما آشنا کردن خوانندگان با اهمیت و کاربرد این تکنیک است تا بتوانند از آن در طراحی و کنترل سیستمهای الکتریکی و الکترونیکی خود بهرهبرداری کنند.
تعریف و مفهوم روش PWM
PWM یا مدولاسیون عرض پالس، به عنوان یک روش کنترل متداول در زمینه مهندسی الکترونیک، این امکان را فراهم میآورد که با تغییر عرض پالسهای سیگنال، ولتاژ یا جریان در سیستمهای الکتریکی و الکترونیکی به دقت تنظیم شود. در این تکنیک، سیگنال PWM به صورت موج مربعی با تغییرات دورهای پالسها تولید میشود و عرض این پالسها بر اساس دوره کاری آنها تنظیم میگردد. به عبارت دیگر، نسبت زمان فعال بودن سیگنال به کل زمان یک سیکل (که به آن Duty Cycle گفته میشود)، مقدار ولتاژ یا جریان خروجی را مشخص میکند. با تغییر در دوره کاری این پالسها، توان ارسال شده به بار به صورت دقیق تنظیم میشود. تکنیک PWM به دلیل دقت بالا و کارایی انرژی چشمگیر، در صنایع مختلفی نظیر الکترونیک صنعتی، خودروسازی، رباتیک و سیستمهای توان از اهمیت ویژهای برخوردار است و کاربردهای فراوانی دارد. این روش به مهندسان این امکان را میدهد که کنترل دقیقی بر روی عملکرد سیستمهای الکتریکی داشته باشند و بهینهسازیهای لازم را انجام دهند.
فرکانس سیگنال PWM
فرکانس سیگنال PWM به تعداد دفعاتی که سیگنال در یک بازه زمانی مشخص تغییر وضعیت میدهد، اشاره دارد و به طور معمول با واحد هرتز (Hz) بیان میشود. این فرکانس به ما نشان میدهد که در هر ثانیه چقدر این سیگنال تکرار میشود. به عنوان مثال، اگر فرکانس سیگنال PWM برابر با ۱۰۰۰ هرتز باشد، به این معنی است که سیگنال در هر ثانیه ۱۰۰۰ بار تغییر حالت میدهد.
انتخاب فرکانس مناسب برای سیگنال PWM بسته به نوع سیستم و کاربرد خاص آن متفاوت است. در برخی کاربردها ممکن است نیاز به فرکانسهای بالا باشد، در حالی که در دیگر موارد استفاده از فرکانسهای پایینتر مطلوبتر است. به طور کلی، افزایش فرکانس PWM میتواند به کاهش نویز و بهبود دقت کنترل منجر شود. از سوی دیگر، کاهش فرکانس میتواند به کاهش اتلاف انرژی و افزایش کارایی سیستم کمک کند. بنابراین، انتخاب فرکانس مناسب برای سیگنال PWM باید بر اساس نیازهای خاص سیستم، نوع بار و شرایط محیطی انجام شود.
کاربرد های روش PWM
روش PWM در صنعت برق به عنوان یکی از روشهای اصلی برای کنترل و تنظیم توان در انواع دستگاهها و سیستمهای الکتریکی به کار میرود. در زیر تعدادی از کاربردهای این روش در صنعت برق را میتوان ذکر کرد:
– مبدلهای توان : در مبدلهای توان، مدولاسیون پهنای پالس (PWM) نقشی اساسی در تبدیل ولتاژ ایفا میکند. این فناوری، ولتاژ مستقیم را به متناوب و بالعکس مبدل میکند و در سیستمهای انرژی تجدیدپذیر، از جمله پنلهای خورشیدی و توربینهای بادی، کاربرد گستردهای دارد. این مبدلها در قلب سیستمهای تولید و توزیع انرژی قرار دارند و به کارایی و انعطافپذیری آنها کمک میکنند.

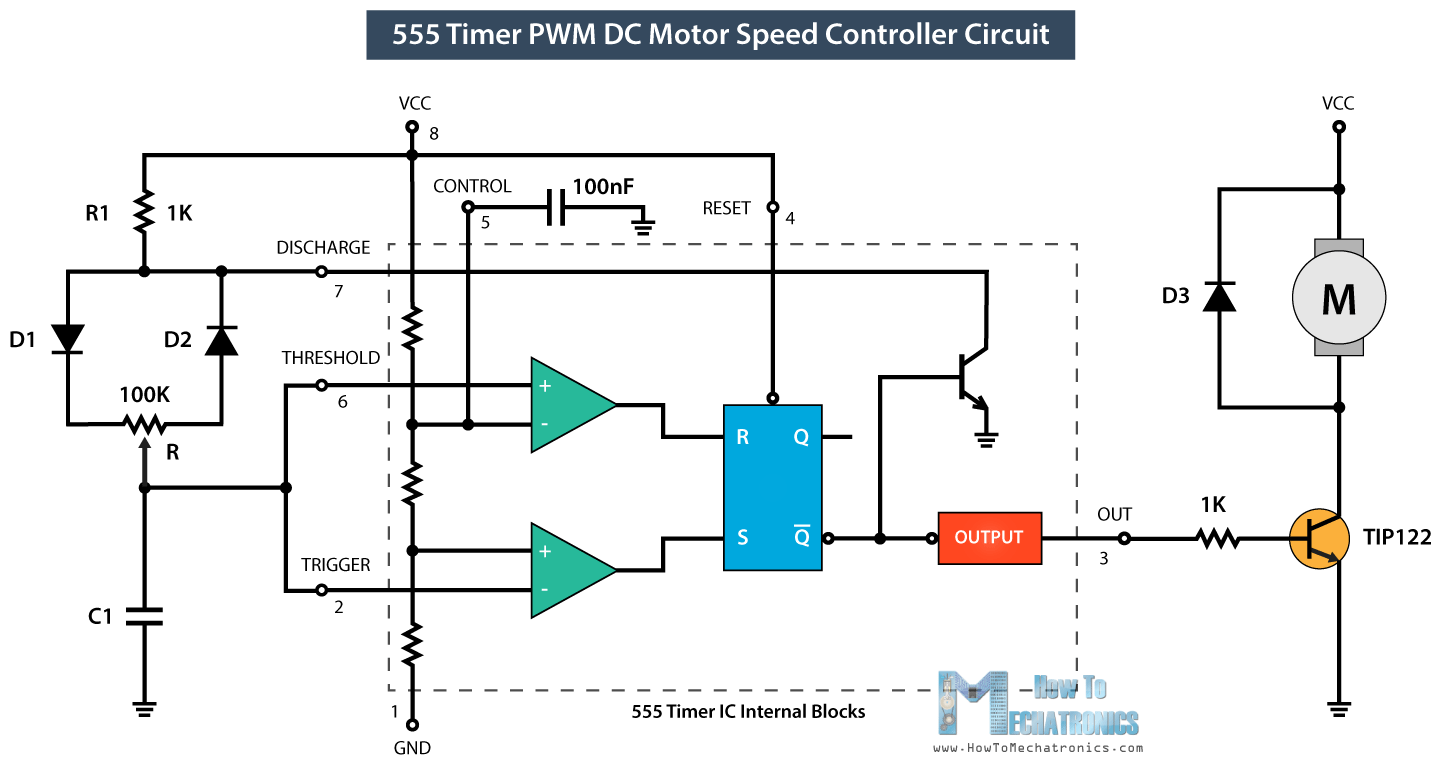

– موتورهای الکتریکی: در زمینه کنترل سرعت و جریان موتورهای الکتریکی، استفاده از مدولاسیون عرض پالس (PWM) به عنوان یک روش مؤثر و دقیق برای تنظیم سرعت و توان موتورها شناخته میشود. این تکنیک به ویژه در زمینههایی مانند خودروها، سیستمهای لیفتینگ و ماشینآلات صنعتی کاربرد فراوانی دارد. با بهکارگیری PWM، میتوان به کنترل بهینه و کارآمد موتورهایی که در این صنایع به کار میروند، دست یافت و از این طریق عملکرد دستگاهها را بهبود بخشید. این روش علاوه بر دقت، به کاهش مصرف انرژی و افزایش عمر مفید موتورها نیز کمک میکند.
– کنترل نورپردازی : در صنعت روشنایی، تکنیک PWM (مدولاسیون عرض پالس) به طور گستردهای برای کنترل شدت نور LEDها به کار میرود. این روش با تنظیم عرض پالسها، اجازه میدهد تا شدت نور LED به طور دقیق تنظیم شود، و آن را به ابزاری انعطافپذیر برای طیف وسیعی از کاربردها تبدیل میکند. از نمایشگرهای روشن و واضح تا نورپردازی داخلی خانهها و حتی طراحیهای نورپردازی در ساختمانها، این فناوری نقش مهمی در ایجاد تجربههای بصری جذاب ایفا میکند.
– منابع تغذیه سوئیچینگ : در منابع تغذیه سوئیچینگ، مدولاسیون عرض پالس (PWM) تکنیکی ضروری است که برای تنظیم ولتاژ خروجی مورد استفاده قرار میگیرد. این منابع تغذیه، ولتاژ مورد نیاز را برای طیف وسیعی از دستگاهها و تجهیزات الکترونیکی فراهم میکنند، و به طور گستردهای در حوزههای مختلف از جمله صنعت، اتوماسیون و سیستمهای کامپیوتری به کار میروند. PWM نقش کلیدی در تضمین عملکرد صحیح و کارآمد این دستگاهها ایفا میکند.
انواع روش PWM
در صنعت برق، مدولاسیون PWM در انواع مختلفی و با روشهای متفاوتی انجام میشود. برخی از این انواع شامل موارد زیر هستند:
(Sigma PWM)
در این روش، سیگنال PWM از طریق ترکیب چندین سیگنال سینوسی تولید میشود. این تکنیک به طور خاص در فرآیند تبدیل ولتاژ مستقیم به ولتاژ متناوب (AC) به کار میرود و به ویژه در طراحی مبدلهای توان و ولتاژ باز کاربرد دارد. با استفاده از این روش، امکان دستیابی به سیگنالهای AC با کیفیت بالا فراهم میشود که میتواند در سیستمهای مختلف الکتریکی و الکترونیکی مورد استفاده قرار گیرد. این نوع تبدیل به دلیل کارایی و دقت بالای آن، نقش مهمی در بهینهسازی عملکرد مبدلها ایفا میکند و به کاهش تلفات انرژی کمک مینماید.
(Delta PWM)
تولید سیگنال PWM از طریق سیگنالهای مثلثی (دلتا) انجام میشود، روشی که در کنترل موتورهای الکتریکی و سیستمهای قدرت AC کاربرد دارد. این تکنیک به طور گستردهای در صنعت و مهندسی مورد استفاده قرار میگیرد تا عملکرد و کارایی سیستمهای مختلف را بهبود بخشد.
(Sigma-Delta PWM)
این تکنیک ترکیبی از روشهای PWM سیگما و PWM دلتا است که در چندین زمینه به منظور ارتقاء کیفیت سیگنال و کاهش نویز به کار گرفته میشود. این شیوه معمولاً در سیستمهای صوتی، تبدیلکنندههای آنالوگ به دیجیتال و همچنین در سیستمهای اندازهگیری دقیق و حساس مورد استفاده قرار میگیرد. استفاده از این روش به مهندسان این امکان را میدهد که از مزایای هر دو تکنیک بهرهبرداری کنند و در نتیجه عملکرد بهتری را در سیستمهای خود ارائه دهند. با این رویکرد، میتوان به بهبود دقت و کیفیت سیگنالها در کاربردهای مختلف دست یافت.
(Space Vector Modulation)
در سیستمهای سه فاز، تکنیک مدولاسیون PWM پیشرفتهای وجود دارد که کنترل دقیق و موثر ولتاژ و جریان را در هر سه فاز امکانپذیر میسازد. این روش شامل تولید یک بردار PWM در فضای سهبعدی است، که به کاهش نویز و بهبود دقت در کنترل پارامترهای الکتریکی کمک میکند. این تکنیک، یک روش نوآورانه برای مدیریت سیستمهای الکتریکی سه فاز است و به مهندسان اجازه میدهد تا عملکرد سیستم را بهینهسازی کنند.
جمع بندی
PWM یا مدولاسیون پهنای پالس، یک تکنیک قدرتمند در کنترل توان الکتریکی است که در طیف وسیعی از صنایع مورد استفاده قرار میگیرد. این روش با تنظیم دوره کاری پالسها، به مدیریت توان بار میپردازد. این کار از طریق تغییر فرکانس یا عرض پالسها صورت میگیرد و انواع مختلفی از PWM وجود دارد که هر کدام کاربردهای خاص خود را دارند.
از مزایای برجسته PWM میتوان به کارایی بالا و کنترل دقیق توان اشاره کرد، اما این تکنیک نیازمند مدارهای پیچیدهتری است و ممکن است با چالشهایی مانند نویزهای الکترومغناطیسی همراه باشد. برای بهرهبرداری بهینه از PWM، طراحی و پیادهسازی دقیق در مدارهای الکترونیکی و سیستمهای کنترل ضروری است. درک عمیق اصول و ویژگیهای PWM، برای متخصصان الکترونیک و مهندسان در زمینههای مختلف، از اهمیت بالایی برخوردار است تا بتوانند از این تکنیک به بهترین شکل در کاربردهای صنعتی استفاده کنند.
