کلید حرارتی، که به اختصار mpcb نامیده میشود، یکی از تجهیزات حیاتی و پرکاربرد در الکتروموتورها به شمار میرود. این نوع کلید از تجهیزاتی مانند فیوز، ترمینال و شینه مسی استفاده میکند. لازم به ذکر است که کلیدهای حرارتی در دو نوع تک فاز و سه فاز ساخته میشوند که هر یک برای نوع خاصی از الکتروموتورها مناسب هستند. این قطعه به طور اساسی مسئول قطع جریان برق موتور در مواقعی است که در سیستم الکتریکی اختلال یا اتصالی رخ دهد. کلید حرارتی، که به عنوان کلید محافظ موتور نیز شناخته میشود، نوعی قطعکننده الکترومکانیکی است که با فراهم کردن برق ایمن برای الکتروموتورهای سه فاز آسنکرون، از آنها در برابر اضافه بار و اتصال کوتاه محافظت مینماید. در این قسمت، به توضیح نحوه نصب کلید حرارتی خواهیم پرداخت، بنابراین با آذر نیرو همراه باشید.
دلیل نصب کلید حرارتی
نصب کلید حرارتی یک اقدام حیاتی و الزامی به شمار میرود که اغلب به منظور حفظ ایمنی انجام میشود. این کلیدها برای جلوگیری از افزایش دما و کاهش خطرات احتمالی مرتبط با آن به کار میروند. برخی از دلایل اصلی نصب کلید های حرارتی عبارتند از:
1. ایمنی: این کلید به عنوان یک سیستم حفاظتی حیاتی عمل میکند. هنگامی که دمای یک دستگاه یا سیستم به حد مجاز خود برسد، این کلید فعال شده و از بالا رفتن بیش از حد دما جلوگیری مینماید.
2. حفاظت از تجهیزات: استفاده از این نوع کلید میتواند از وارد آمدن آسیب به تجهیزات و دستگاهها به علت افزایش دما جلوگیری کند. این کلیدها قادرند از خسارات ناشی از گرما، نظیر آتشسوزی یا آسیب به دستگاه، پیشگیری کنند.
3. افزایش عمر مفید: با استفاده از کلید حرارتی، سیستم یا دستگاه مورد نظر قادر است به طور منظم و بهینهتری فعالیت کند و از خطرات ناشی از افزایش دما در امان بماند، که این امر میتواند به افزایش عمر مفید آن کمک کند.
4. اجتناب از خسارت های مالی: “افزایش دما به طور غیرمجاز میتواند خسارات مالی قابل توجهی را به همراه داشته باشد. با استفاده از این محصول منحصر به فرد، میتوان از بروز خسارات مالی ناشی از آسیبهای حرارتی جلوگیری کرد.”
با در نظر گرفتن این موارد، نصب کلید حرارتی به عنوان یک اقدام ایمنی و پیشگیرانه از اهمیت ویژهای برخوردار است و پیشنهاد میشود که در تمام شرایط به آن توجه شود.
نصب کلید حرارتی برای موتور سه فاز
به منظور نصب ایمن و استاندارد مراحل زیر را طی کنید:
گام اول: تعیین سایز مناسب کلید حفاظت موتور (MPCB)
گام نخست در این فرآیند، انتخاب کلید حرارتی مناسب با نیازهای پروژه شماست. این کلیدها بر اساس حداکثر جریانی که قادر به قطع آن به صورت ایمن هستند، که به واحد آمپر (A) اندازهگیری میشود، طبقهبندی میشوند. برای انتخاب اندازه مناسب، ابتدا باید جریان بار کامل (FLC) موتور را مشخص کنید. جریان بار کامل به جریانی اطلاق میشود که موتور در حین کار با بار حداکثری مصرف میکند. اطلاعات مربوط به FLC معمولاً بر روی پلاک موتور یا در مدارک فنی تولیدکننده موجود است. پس از مشخص کردن FLC، باید یک کلید حرارتی را در محدوده جریان برابر یا بیشتر از FLC انتخاب نمایید. انتخاب اندازه مناسب برای تضمین عملکرد صحیح کلید در زمانهای ضروری بسیار حائز اهمیت است. هدف از نصب کلید حرارتی حفاظت از موتور دربرابر اضافه جریان، اتصال کوتاه و برخی خطاهای دیگر است.
گام دوم: نصب سخت افزار کلید حرارتی
بعد از اینکه کلید حرارتی مناسب را انتخاب کردید، میتوانید نصب آن را آغاز نمایید. ابتدا، کلید حرارتی را در مکان مناسب قرار دهید. اگر ممکن است، MPCB را در نزدیکی موتور نصب کنید. نصب کلید حرارتی بر روی دین ریل به آسانی و مشابه نصب کلید مینیاتوری انجام میگیرد. این کلید را در قسمتی از تابلو قرار دهید که بازرسی و نگهداری آن به سادگی امکانپذیر باشد.
کلیک کنید: قیمت و خرید انواع کلید حرارتی

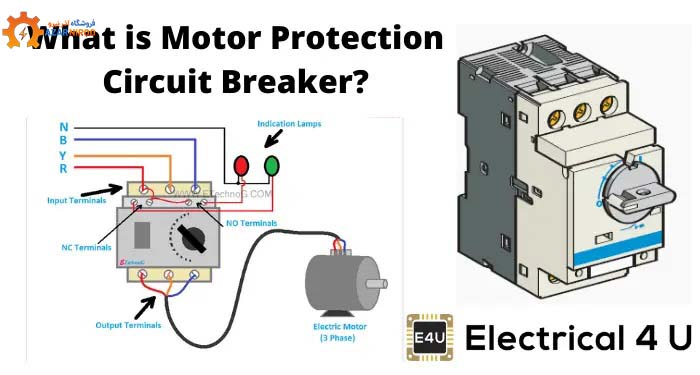

گام سوم: سیم بندی
در مرحله بعد، سیمهای ورودی و خروجی را بر اساس راهنمای تولیدکننده به MPCB متصل نمایید. نقاط اتصال ورودی و خروجی کلیدهای حرارتی بر روی دستگاه مشخص شدهاند. هنگام اتصال سیمها، دقت کنید که سیمهای ورودی و خروجی در مکان مناسب قرار گیرند. سیم های ورودی به ترمینال خط و سیم های خروجی به ترمینال بار وصل می شوند.
گام چهارم: تنظیم جریان تریپ
کلید حرارتی توانایی مدیریت یک محدوده جریان را داراست. جریان تریپ به جریانی اطلاق میشود که در آن MPCB برای حفاظت از موتور در برابر بار اضافی یا اتصال کوتاه، مدار را قطع مینماید. جریان تریپ در کلیدهای حرارتی قابل تنظیم میباشد. این جریان بر اساس FLC موتور تعیین میشود. برای تنظیم آن، تنها کافی است که پیچ تنظیم جریان را بچرخانید و به مقدار دلخواه برسانید.
گام پنجم: تست کلید حرارتی
مرحله نهایی در نصب کلید حرارتی، بررسی عملکرد درست آن است. بعد از نصب و انجام سیمکشی، لازم است که از کارکرد صحیح کلید اطمینان پیدا کنید. برای آزمایش MPCB، میتوانید شرایط اضافه بار یا اتصال کوتاه را با استفاده از دستگاه تست یا با افزایش بار به صورت دستی بر روی موتور شبیهسازی کنید. توصیه میشود که این فرآیند را چندین بار تکرار نمایید. پس از اینکه از عملکرد صحیح کلید حرارتی اطمینان حاصل کردید، مدار شما آماده استفاده خواهد بود.
نصب کلید حرارتی تک فاز
نصب کلید حرارتی تک فاز به مراتب سادهتر از نصب کلید سه فاز است. این نوع سوییچ حرارتی شامل دو ترمینال برای ورودی و خروجی فاز و نول میباشد. برای نصب این قطعه، لازم است که مراحل توضیح داده شده در بخشهای قبلی را به دقت انجام دهید. سپس، سیمهای فاز و نول مربوط به برق ورودی و خروجی را به سوییچ متصل کرده و برق الکتروموتور را برقرار کنید. همچنین، توصیه میشود که قبل از انجام هر کاری، کابلهای فاز و نول را با استفاده از فازمتر یا دستگاههای مخصوص، مشخص کنید تا بتوانید این فرآیند را به بهترین شکل پشت سر بگذارید.
