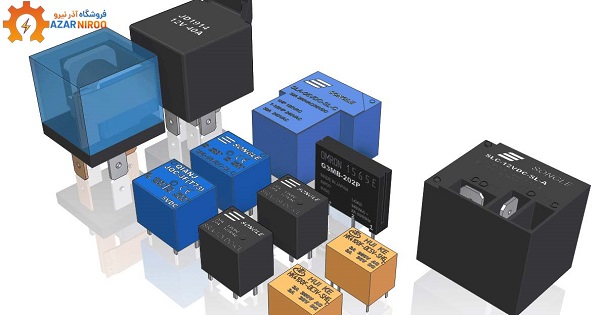

رله معمولاً به عنوان قطعه ای شناخته می شود که در پاسخ به اعمال ولتاژ، یک اتصال الکتریکی بین دو یا چند نقطه برقرار می کند. رایج ترین و پرکاربردترین نوع رله الکتریکی، رله الکترومکانیکی یا EMR است. ما از رله ها برای طیف گسترده ای از کاربردها مانند اتوماسیون خانگی، اتومبیل و دوچرخه (صنعت خودرو)، کاربردهای صنعتی، پروژه های DIY، تجهیزات تست و اندازه گیری و غیره استفاده می کنیم. به طور کلی، رله یک کلید الکترونیکی است که به جای فشار دادن دستی برای روشن کردن چراغ، باید به آن ولتاژ اعمال کنید تا لامپ روشن شود. یک رله یک ورودی و یک خروجی دارد. رله ها شامل سیم پیچ، هسته آهنی و صفحه پلاتین هستند. ممکن است فنر به صفحه پلاتین وصل شود یا خود صفحه پلاتین دارای وضعیت فنری باشد. رله دارای قابلیت ایمنی و کلید زنی به صورت خودکار است.
رله چیست؟
رله نوعی کلید الکتریکی سریع یا آنی است؛ که با هدایت مدار الکتریکی دیگری باز و بسته می شود. روش های کنترل باز و بسته شدن این کلیدهای الکتریکی به صورت مکانیکی، حرارتی، مغناطیسی، الکترواستاتیکی و غیره می باشد. رله یا کلید الکتریکی که به عنوان یک کنتاکت الکتریکی عمل می کند و مدارها را به صورت الکترومکانیکی یا الکترونیکی باز و بسته می کند. رله دارای ایمنی و قابلیت کلیدزنی خودکار است. اتصال رله به طور معمول در حالت باز (NO) است و این زمانی است که به برق متصل نیست. هنگامی که تماس رله به طور معمول بسته است، هنگامی که رله برق قطع می شود، یک کنتاکت بسته (NC) وجود دارد. رله با تغییر یک کمیت الکتریکی مانند ولتاژ، جریان یا یک کمیت فیزیکی مانند دما و حرکت روغن تولید میشود و باعث میشود دستگاههای دیگر کار کنند و در نهایت مدار را از طریق کلید یا دژنراتور قطع کنند. تجهیزات و دستگاه های سیستم قدرت با استفاده از کلید قدرت از خرابی ها و اتصالات محافظت می شوند. قبل از اینکه کلید قدرت باز شود، باید سیم پیچ عملکرد آن تغذیه شود، این تغذیه از طریق رله های محافظ انجام می شود.
بررسی ساختار و اجزای رله
به طور کلی رله از 4 قسمت اصلی تشکیل شده است:
🟣سیم پیچ ورودی: این قسمت از قطعه جهت عملکرد بویین دو سر تغذیه (+ و – ) باید به دو سر آن وصل شود.
🟣تیغه مشترک: یک سیگنال مشترک (فاز در سیستم تک فاز و خودکار + تغذیه در سیستم DC) به این پایه متصل می شود.
🟣تیغه باز: این تیغه معمولاً باز است و با اعمال ولتاژ بویین بسته می شود. اگر می خواهید خروجی را با حرکت دادن ورودی فعال کنید، باید کاربر را به مدار باز متصل کنید.
🟣تیغه بسته: این تیغه معمولاً به COM متصل می شود و بسته می شود. اگر بخواهیم خروجی را با تحریک ورودی متوقف کنیم، باید مصرف کننده را به این حلقه متصل کنیم. بعضی از انواع رله تیغه بسته ندارند.
رله (RELAY) دارای چه مزایایی می باشد؟
از آنجایی که رله ها ماهیت مغناطیسی دارند، برای حفاظت مدار ایده آل هستند. زیرا با جریان های زیاد قسمت برق را از الکترونیک کنترل جدا می کند. به دلیل ساختار رله ها، می توانند چندین آمپر را حمل کنند، بنابراین نسبت به ترانزیستورها مقرون به صرفه تر هستند. یکی از مزایای مهم رله خودکار بودن آن است. یعنی می تواند بدون نیاز به دخالت انسان مداری را قطع یا وصل کند، جایی که به برخی سیگنال ها نیاز است.
رله (RELAY) دارای چه معایبی می باشد؟
تغییرات در وضعیت این قطعه ممکن است با تولید جرقه همراه باشد. این امر آن را برای مناطق دارای گازهای قابل اشتعال و مواد شیمیایی قابل انفجار یا حساس به آتش نامناسب می کند. از آنجایی که رله یک وسیله مکانیکی است، سرعت عملکرد بالایی ندارد، بنابراین در بسیاری از موارد به خصوص از جریان های زیاد، از نظر ایمنی، دستگاه نمی تواند سریع پاسخ دهد یا سریع کار کند. همه انواع رله برای کار کردن به حداقل یک سطح ولتاژ نیاز دارند. اگر ولتاژ کم باشد، رله کار نخواهد کرد. هنگام استفاده از رله های الکتریکی، کنتاکت های رله به طور کلی نباید به صورت موازی وصل شوند تا در جریان های بالا کار کنند. زیرا رله های مکانیکی به طور همزمان باز یا بسته نمی شوند. در نتیجه، رله می تواند حتی برای مدت کوتاهی بیش از حد جریان داشته باشد و رله آسیب ببیند.
انواع رله کدامند؟
✅رله دیفرانسیل
✅رله حرارتی
✅رله مخصوص
✅رله فرکانسی
✅رله دیستانس
✅رله آور کارنت
✅رله میکرو کنترل
کاربرد های اصلی رله چیست؟
1️⃣ایزوله الکتریکی بین قسمت کنترل و بار
2️⃣افزایش توان خروجی

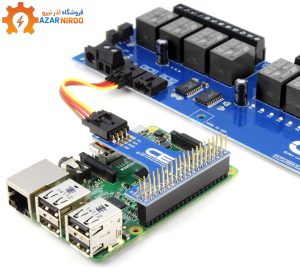

رله ها برای محافظت و تقویت جریان خروجی کنترلرها مانند PLC و سایر دستگاه ها استفاده می شوند و کنتاکتور برای تقویت سیگنال خروجی رله در کنترل تجهیزات قدرت از جمله موتورهای الکتریکی، بانک های خازن، مدارهای روشنایی، بخاری های الکتریکی، سنسورها، تابلوهای برق استفاده می شود. رله ها همچنین در وسایل برقی که توسط کنترل های الکتریکی روشن می شوند (مانند موتورها یا چراغ ها) استفاده می شود و برای اجرا كردن جبر بولی استفاده می شوند رایج است. برای استارت زدن ماشین، در چراغ راهنمایی، در دزدگیر ها و اخطار حفاظتی تابلوهای مغازه هایی که از چراغ تبلیغاتی نئونی، در سیستم های برقی پمپ آب، در وسایل گرمایشی و سرمایشی مانند بخاری برقی، کولر گازی، شوفاژها و پکیج ها، یخچال، ماشین لباس شویی، ظرف شویی و …. کاربرد دارد. در واقع کاربرد و وظیفه اصلی این دستگاه حفاظت است که در مدل های حفاظتی و قدرتی بیشتر به چشم می خورد.
