دیود الکتریکی

مقدمه

انواع دیود ها وکاربرد انها  یکی از اجزای اساسی در مدارهای الکتریکی و الکترونیکی است که در جهت یکسو ولتاژ الکتریکی را می‌گذراند و در جهت مخالف جلوگیری از گذر جریان الکتریکی می‌کند. دیودها از جنس مواد نیمه‌رسانا تشکیل شده‌اند و در انواع مختلفی مانند دیود سیلیسیمی و دیود ژرمانیومی وجود دارند. با شرکت آذر نیرو همراه باشید

ساختار و عملکرد دیود الکتریکی:

دیود الکتریکی از دو لایه نیمه‌رسانا تشکیل شده است: لایه N (نوع منفی) و لایه P (نوع مثبت). این دو لایه در یکدیگر جاذب شده‌اند و مرز بین آنها به عنوان مرز یون‌سازی یا مرز جاذبی (PN junction) شناخته می‌شود. در وجود این مرز، الکترون‌ها از لایه N به لایه P حرکت کرده و همچنین لاکتون‌ها از لایه P به لایه N حرکت می‌کنند.



زمانی که ولتاژ مثبت به لایه P و ولتاژ منفی به لایه N وصل می‌شود، مرز یون‌سازی باز می‌شود و جریان الکتریکی از دیود عبور می‌کند. این حالت به عنوان حالت روشن (فوروارد بایاس) شناخته می‌شود. اما در صورتی که ولتاژ مثبت به لایه N و ولتاژ منفی به لایه P وصل شود، مرز یون‌سازی بسته می‌شود و دیود جریان الکتریکی را متوقف می‌کند. این حالت به عنوان حالت خاموش (ریورس بایاس) شناخته می‌شود.

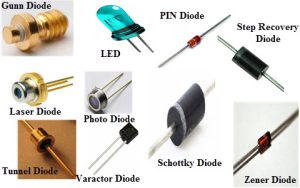

کاربردها و انواع دیودها:

دیود‌های کمانی (Rectifier Diodes): این نوع دیودها برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شوند. این کاربرد در منابع تغذیه الکترونیکی بسیار رایج است.



دیود‌های زنر (Zener Diodes): این نوع دیودها برای تثبیت ولتاژ در یک حد مشخص به کار می‌روند و در ادواتی مانند ولتاژ‌نگهدار (Voltage Regulator) مورد استفاده قرار می‌گیرند.



دیود‌های شاتکی (Schottky Diodes): این دیودها برای کاربردهای با سرعت بالا و کاهش انحراف ولتاژ در مدارهای دیجیتالی استفاده می‌شوند.



دیود‌های نوری (Light-Emitting Diodes – LEDs): این دیودها در تولید نور در انواع رنگ‌ها استفاده می‌شوند و در نمایشگرها و نمایشگرهای الکتریکی به کار می‌روند.



دیودهای شاتکی تونل (Tunnel Diodes): این نوع دیودها برای برخی از کاربردهای ریزپردازنده‌ها و آمپلیفایرهای مایکروویو به کار می‌روند.



در نتیجه، دیود الکتریکی به عنوان یک اجزای اساسی در مدارهای الکتریکی و الکترونیکی دارای کاربردهای گسترده‌ای است و از اهمیت بسیاری در علوم مختلف برخوردار است.

در ادامه بیشتر در مورد ویژگی‌ها، انواع و کاربردهای دیودها صحبت خواهم کرد:

ویژگی‌های دیود:

ولتاژ کاهشی (Forward Voltage Drop): دیودها ولتاژ کاهشی دارند، یعنی مقدار ولتاژی که برای روشن شدن نیاز دارند. این ولتاژ برای هر نوع دیود متفاوت است.

جریان معکوس (Reverse Current): در حالت ریورس بایاس، دیود همچنان جریان معکوس خواهد داشت. این جریان باید به حداقل باشد تا دیود به درستی کار کند.



سرعت کارکرد (Switching Speed): دیودهای شاتکی و دیودهای نوری (LEDs) سریع عمل می‌کنند، به این معنی که به سرعت از حالت روشن به حالت خاموش تغییر و بالعکس می‌روند.



توان ماکسیمم (Maximum Power Dissipation): دیودها یک مقدار توان حداکثری دارند که می‌توانند آن را تحمل کنند. اگر این توان بیش از حد برود، دیود ممکن است داغ شده و خراب شود.

دیودها در الکترونیک:

توسعه مدارهای منطقی (Logic Circuits): در مدارهای منطقی، دیودها برای انجام عملیات منطقی از جمله دروازه‌ها و ترکیبات منطقی استفاده می‌شوند.



کاربردهای مخابراتی (Telecommunications): در ارتباطات و مخابرات، دیودها در مدارهای فیلترها و میکروویوها برای انتقال و تقویت سیگنال‌های رادیویی استفاده می‌شوند.



مولتی‌مترها و ابزارهای اندازه‌گیری (Multimeters and Measurement Instruments): در دستگاه‌های اندازه‌گیری الکتریکی مانند مولتی‌مترها، دیودها برای انجام اندازه‌گیری‌های دیودی استفاده می‌شوند.



آمپلیفایرها و ارتقاء سیگنال (Amplifiers and Signal Conditioning): در مدارهای آمپلیفایرها برای افزایش قدرت سیگنال‌های الکتریکی و همچنین در مدارهای ارتقاء سیگنال (Signal Conditioning) برای پردازش سیگنال‌ها استفاده می‌شوند.



مدارهای ناحیه فعال (Active Region Circuits): دیودها به عنوان اجزای کلیدی در مدارهای فعال نظیر مدارهای تقویت کننده (Amplifiers) و مدارهای آمپلیفایر عمل می‌کنند.



تراشه‌های نیمه‌هادی (Semiconductor Chips): در تراشه‌های الکترونیکی که از نیمه‌هادی‌ها ساخته شده‌اند، دیودها برای انجام مختلف وظایف مورد استفاده قرار می‌گیرند.

نوآوری و آینده دیودها:

در دهه‌های اخیر، تحقیقات فراوانی در زمینه دیودها انجام شده است. این تحقیقات شامل توسعه دیودهای با سرعت بالا (High-Speed Diodes) که در انتقال اطلاعات با فرکانس بالا کاربرد دارند، و دیودهای تونل کوانتومی (Quantum Tunneling Diodes) می‌شود که در مدارهای فعال فرکانس بسیار بالا به کار می‌روند. این نوع دیودها به تسریع فناوری‌های مخابراتی، مخابرات کوانتومی، و الکترونیک فعال فرکانس کمک کرده‌اند.



با پیشرفت تکنولوژی، دیودها همچنان در صنعت‌های مختلف الکترونیک مانند اینترنت اشیاء (IoT)، وسایل پوشیدنی (Wearable Devices)، و خودروهای هوشمند (Smart Cars) به کار گرفته می‌شوند و در توسعه فناوری‌های آینده نقش اساسی ایفا می‌کنند
