کنتاکتورها و SSRها (رلههای حالت جامد) ابزارهای بسیار مهمی در حوزه برق هستند که نقش کلیدی در عملکرد و کنترل سیستمهای الکتریکی ایفا میکنند. این تجهیزات به دلیل قابلیتهای منحصر به فرد خود، در صنایع مختلف به طور گستردهای مورد استفاده قرار میگیرند. کنتاکتورها به عنوان کلیدهایی الکتریکی عمل میکنند که میتوانند جریانهای بالا را کنترل کنند و به راحتی میتوانند از راه دور فعال یا غیرفعال شوند. از سوی دیگر، SSRها به علت سرعت بالاتر و عمر طولانیتر، به عنوان گزینهای مناسب برای کنترل بارهای الکتریکی در سیستمهای حساس به شمار میروند.
این دو نوع دستگاه به مهندسان و تکنسینها این امکان را میدهند که سیستمهای پیچیده را به سادگی مدیریت کنند و از کارایی و ایمنی بالایی برخوردار شوند. در نتیجه، انتخاب صحیح بین کنتاکتور و SSR میتواند تأثیر زیادی بر عملکرد کلی تجهیزات برقی داشته باشد.
تفاوت کنتاکتور و SSR در چیست؟
قطع کنندههای الکتریکی، مانند کنتاکتور و SSR، نقش مهمی در کنترل جریان الکتریکی در سیستمهای مختلف ایفا میکنند. اگرچه هر دو از نظر عملکرد مشابه هستند، اما تفاوتهای قابل توجهی در ساختار و ویژگیها دارند. کنتاکتور، با قیمت مقرونبهصرفهتر، از طریق تماسهای فیزیکی جریان را کنترل میکند، در حالی که SSR، با استفاده از حالت جامد، رویکردی متفاوت و پیشرفتهتر را ارائه میدهد. این تفاوتها، انتخاب مناسب را برای کاربردهای خاص در صنعت برق تعیین میکنند.
کنتاکتور
دستگاه الکترومکانیکی به نام کنتاکتور، نقش مهمی در کنترل جریان قدرت ایفا میکند. این دستگاه شامل یک سیمپیچ، مجموعهای از نقاط تماس و فنرهایی است که به صورت هماهنگ عمل میکنند. کنتاکتور با استفاده از این اجزا، قادر به قطع و وصل مدار است و به عنوان یک کلید قدرتمند در سیستمهای الکتریکی عمل میکند.
در داخل یک کنتاکتور، عبور جریان الکتریکی از کویل، میدان مغناطیسی را به وجود میآورد. این میدان، تماسها را به هم متصل یا جدا میکند، که در نتیجه جریان الکتریکی عبور میکند یا متوقف میشود. این مکانیسم به دلیل وجود قطعات متحرک، صدای مشخصی تولید میکند و تعداد دفعات قطع و وصل آن محدود است.
SSR (Solid State Relay)
SSR، دستگاهی نوآورانه در صنعت برق است که با استفاده از فناوری نیمههادی، رویکردی متفاوت در کنترل جریان ارائه میدهد. برخلاف کنتاکتورها که از قطعات متحرک و کویلها استفاده میکنند، SSR با بهرهگیری از ترانزیستورها و تریستورها، جریان را بدون تماسهای فیزیکی کنترل میکند. این فناوری پیشرفته، SSR را به گزینهای کارآمد و قابل اعتماد برای کنترل جریان در سیستمهای الکتریکی تبدیل میکند.
SSRها، یا رلههای حالت جامد، مزایای قابل توجهی در مقایسه با کنتاکتورهای سنتی ارائه میدهند. این رلهها جریان را به صورت الکترونیکی کنترل میکنند، که منجر به کاهش سایش فیزیکی و افزایش طول عمر آنها میشود. یکی از ویژگیهای برجسته SSRها، عدم تولید سر و صدای مکانیکی است، که آنها را برای محیطهای حساس به صدا ایدهآل میکند. علاوه بر این، SSRها برای برنامههایی که نیازمند سرعت بالا، دقت و قابلیت تکرارپذیری هستند، بسیار مناسبند. این ویژگیها SSRها را به گزینهای مطلوب در صنعت تبدیل میکند، جایی که کنترل جریان و دوام در اولویت قرار دارند.
SSRها و کنتاکتورها، هر دو ابزارهایی برای کنترل جریان الکتریکی هستند، اما با وجود شباهت در عملکرد، تفاوتهای قابل توجهی در خصوصیات و مزایای آنها وجود دارد. کنتاکتورها قادر به مدیریت جریانهای بسیار قوی هستند و به دلیل قیمت مناسبتر، گزینهای مقرون به صرفه به حساب میآیند. در مقابل، SSRها با وجود قیمت بالاتر، مزایای خاص خود را ارائه میدهند که آنها را در کاربردهای خاص ارزشمند میکند.
SSRها مزایای قابل توجهی در مقایسه با کنتاکتورها ارائه میدهند. یکی از ویژگیهای برجسته آنها عدم وجود تماسهای فیزیکی است که باعث افزایش مقاومت در برابر خوردگی و مناسب بودن برای محیطهای آلوده میشود. این ویژگی SSRها را برای استفاده در مکانهایی که نیاز به سکوت و آرامش دارند، مانند آزمایشگاهها، ایدهآل میکند. انتخاب بین این دو گزینه به شرایط خاص پروژه و نیازهای کاربردی آن بستگی دارد.

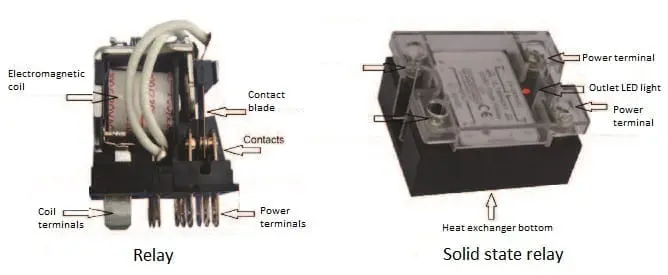

مقایسه فیزیکی کنتاکتورها و SSRها
هنگام بررسی تفاوت کنتاکتور و SSR، باید به ساختار و اجزاء داخلی آنها، سایز و شکل ظاهری و نحوه اتصالات و سیمکشی نیز توجه داشت.
ساختار کنتاکتورها
در داخل کنتاکتورها، یک مکانیزم الکترومکانیکی وجود دارد که از اجزای مهمی تشکیل شده است. یکی از این اجزا، کویل یا سیمپیچ است. هنگامی که جریان الکتریکی از کویل عبور میکند، یک میدان مغناطیسی قوی تولید میشود که ارمیچر را به سمت خود جذب میکند. این فرایند اساسی در عملکرد کنتاکتورها است و آن را از SSR متمایز میکند.
تماسها (کنتاکتها): اجزای فلزی که جریان الکتریکی را قطع و وصل میکنند.
فنرها: به منظور بازگرداندن آرمیچر و کنتاکتها به حالت اولیه پس از قطع جریان کویل استفاده میشوند.
باکس و پوشش: معمولاً از پلاستیک یا فلز ساخته شدهاند و اجزای داخلی را محافظت میکنند.
ساختار SSRها
SSRها دستگاههای کاملاً الکترونیکی بدون قطعات متحرک هستند که عناصر اصلی آنها عبارتند از:
1. ترانزیستورها و دیاکها، به عنوان عناصر کلیدی نیمههادی، نقش مهمی در کنترل جریان الکتریکی ایفا میکنند. این قطعات، با قابلیت قطع و وصل جریان، پایه و اساس عملکرد SSRها هستند.
2. مدار کنترل، مغز متفکر SSR، سیگنالهای کنترل را دریافت میکند و عملیات سوئیچینگ را مدیریت مینماید. این مدار، با دقت بالا، اطمینان میدهد که SSR به درستی عمل میکند.
3. رابطهای ورودی و خروجی، پلی الکتریکی بین SSR و جهان خارج هستند. این رابطها، اتصال مطمئن و کارآمدی را بین SSR و سیستم کنترل یا بار برقرار میکنند.
4. هیتسینک، یک عنصر ضروری در بسیاری از SSRها، به عنوان یک خنککننده عمل میکند. با دفع گرما، از داغ شدن بیش از حد SSR جلوگیری میکند و اطمینان حاصل مینماید که دستگاه در دمای مناسب کار میکند.
مقایسه فیزیکی
کنتاکتورها، به دلیل ماهیت مکانیکی خود، ابعاد بزرگتری دارند و شامل قطعات متحرک متعددی هستند. این ویژگی باعث میشود که در مقایسه با SSRها، فضای بیشتری اشغال کنند. SSRها، با بدنهای از پلاستیک فشرده، در برابر عوامل محیطی مانند گرد و غبار و رطوبت مقاومتر هستند. این امر، دوام و طول عمر آنها را در شرایط مختلف تضمین میکند.

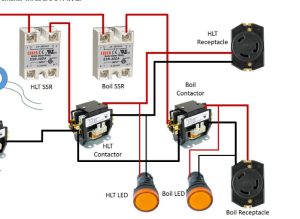

در مورد سیمکشی و اتصالات، کنتاکتورها پیچیدگی بیشتری دارند. آنها به دلیل ماهیت عملکرد خود، نیاز به سیمکشی دقیق و تخصصی دارند. در مقابل، SSRها به راحتی در مدارات الکترونیکی ادغام میشوند و نصب و راهاندازی آنها نسبتاً ساده است.
از نظر نگهداری، SSRها مزیت قابل توجهی دارند. بدون قطعات متحرک، نیاز به تعمیر و نگهداری آنها به حداقل میرسد. در مقابل، کنتاکتورها به دلیل وجود قطعات متحرک، نیاز به تمیز کردن منظم و تعویض کنتاکتها دارند، که باعث افزایش هزینههای تعمیر و نگهداری میشود.
انتخاب بین کنتاکتور و SSR، به عوامل متعددی بستگی دارد. تفاوتهای اساسی در عملکرد و ویژگیهای این دو، باعث میشود که کاربردهای متفاوتی داشته باشند. هنگام تصمیمگیری، باید به محدوده کاربرد، سازگاری با شرایط محیطی، روند نصب و نگهداری، و همچنین هزینههای مرتبط با هر کدام توجه شود. این عوامل کلیدی، در تعیین مناسبترین گزینه برای هر پروژه یا سیستم، نقش مهمی ایفا میکنند.
نتیجه گیری
کنتاکتورها و SSRها، دو عنصر مهم در مدیریت جریان الکتریکی، با ویژگیهای متمایز و کاربردهای متنوع، در دنیای کنترل برق حضور دارند. تفاوت اصلی این دو دستگاه در نحوه عملکرد آنهاست. کنتاکتورها با بهرهگیری از قطعات مکانیکی و الکترومغناطیسی، برای بارهای سنگین در محیطهای صنعتی مناسب هستند، جایی که مقاومت در برابر جریانهای بالا اولویت دارد. در مقابل، SSRها با استفاده از تکنولوژی حالت جامد، پاسخدهی سریعتری ارائه میدهند و برای کاربردهایی که نیاز به کنترل دقیق و سریع جریان دارند، ایدهآل هستند.
فناوری SSRها مبتنی بر نیمههادی است و به لطف عدم وجود قطعات متحرک، مزایای قابل توجهی را ارائه میکند. این طراحی نه تنها موجب افزایش سرعت پاسخگویی میشود، بلکه دوام و طول عمر بیشتری را در مقایسه با کنتاکتورها تضمین میکند.
