در صنایع برق و سیستمهای توزیع انرژی الکتریکی، ایمنی، قابلیت اطمینان و تداوم خطوط جریان از اهمیت حیاتی برخوردار هستند. تجهیزات قطع و وصل جریان (Switching Devices) قلب تپنده هر تابلو برق صنعتی به شمار میروند. در میان برندهای جهانی، شرکت سکومک (Socomec) فرانسه به عنوان یکی از پیشگامان بیرقیب در طراحی و ساخت کلیدهای انتقال (تغییر وضعیت)، کلیدهای دیسکانکتور (سوئیچفیوزها) و سیستمهای اندازهگیری شناخته میشود.
در این مقاله تخصصی که توسط آذر نیرو، نمایندگی رسمی و معتبر محصولات سکومک فرانسه تهیه شده است، به بررسی عمیق و فنی مکانیزم قطع و وصل در کلیدهای سکومک، ساختار داخلی آنها، فناوریهای بهکاررفته برای اطفای جرقه و چرایی انتخاب این تجهیزات در پروژههای حساس صنعتی میپردازیم.
چرا مکانیزم قطع و وصل در کلیدهای قدرت اهمیت دارد؟
عبور جریانهای سنگین (بهویژه در زمان اتصال کوتاه یا زیر بار رفتن سیستم) باعث ایجاد پدیدهای به نام آرک یا جرقه الکتریکی (Electric Arc) در لحظه جدا شدن کنتاکتها میشود. این جرقه دمای بسیار بالایی تولید میکند که در صورت عدم مهار سریع، میتواند منجر به ذوب شدن کنتاکتها، آسیب به کلید و حتی انفجار تابلو برق شود.
مکانیزم قطع و وصل در کلیدهای سکومک فرانسه به گونهای طراحی شده است که زمان برقراری جرقه را به حداقل ممکن رسانده و با بیشترین سرعت و ایمنی، مدار را قطع یا وصل کند.
۱. ساختار مکانیکی و فناوری قطع و وصل در کلیدهای سکومک

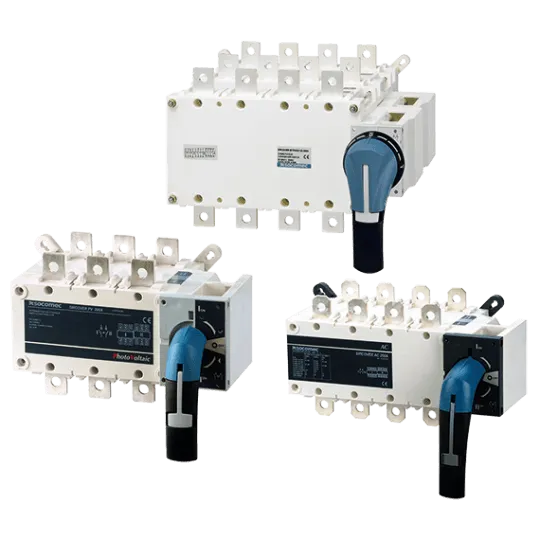

کلیدهای سکومک (نظیر سریهای محبوب SIRCO، FUSERBLOC و تجهیزات چنجاور ATyS) از مکانیزمهای مکانیکی پیشرفتهای بهره میبرند. در ادامه به ویژگیهای کلیدی این مکانیزمها اشاره میکنیم:

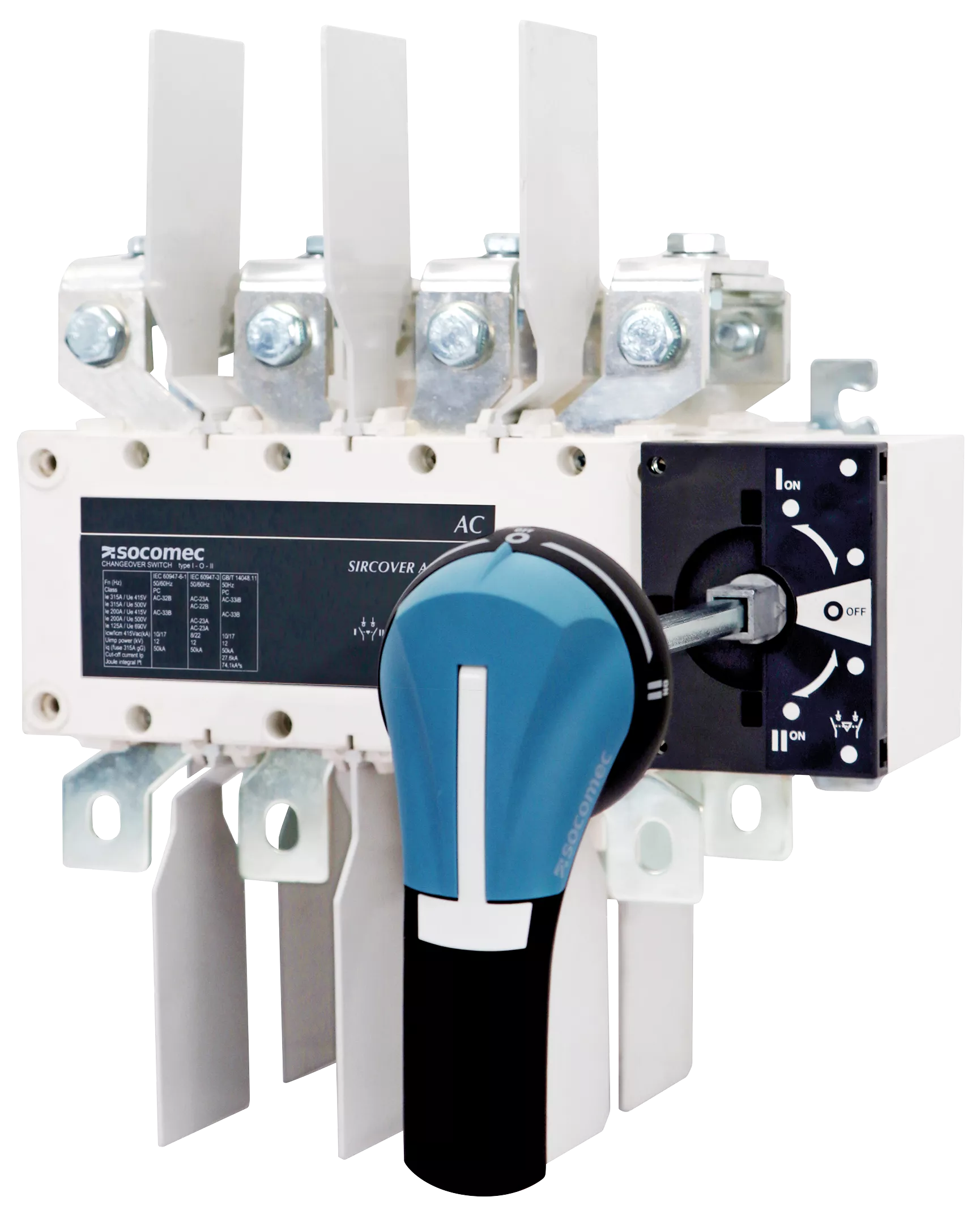

الف) مکانیزم عملکرد مستقل دستی (Independent Quick-Make / Quick-Break)
یکی از بزرگترین مزایای کلیدهای دستی سکومک، سیستم قطع و وصل سریع و مستقل از اپراتور است. در کلیدهای قدیمی، سرعت باز و بسته شدن کنتاکتها به سرعت دست اپراتور بستگی داشت؛ اگر اپراتور کلید را به آرامی میچرخاند، جرقه برای مدت طولانیتری باقی میماند و آسیب شدیدی به کنتاکتها وارد میکرد.
در کلیدهای سکومک، چرخاندن اهرم یا دسته کلید، ابتدا یک فنر داخلی قدرتمند را فشرده (شارژ) میکند. پس از رسیدن فنر به نقطه رهاسازی (Trigger Point)، انرژی ذخیرهشده به سرعت آزاد شده و کنتاکتها را با سرعتی بسیار بالا (بدون توجه به سرعت دست اپراتور) از هم جدا یا به هم متصل میکند. این امر فرسایش کنتاکتها را به شدت کاهش میدهد.
ب) ساختار شکست دوگانه کنتاکتها (Double Break Per Pole)
سوئیچهای سکومک معمولاً از فناوری شکست دوگانه در هر قطب استفاده میکنند. در این ساختار، برای هر فاز، جریان در دو نقطه مجزا قطع میشود. این کار دو مزیت عمده دارد:
ولتاژ آرک (جرقه) بین دو نقطه تقسیم شده و در نتیجه فرآیند اطفای جرقه بسیار سریعتر انجام میشود.
جداسازی کامل (Isolation) و ایمنتری در حالت قطع (OFF) ایجاد میشود، به طوری که هیچ مسیر نشتی جریانی باقی نمیماند.
۲. سیستمهای اطفای جرقه (Arc Chutes) در کلیدهای سکومک
هنگام قطع مدار زیر بار، هوای بین کنتاکتها یونیزه شده و جرقه شکل میگیرد. سکومک برای حل این مشکل از محفظههای جرقه گیر (Arc Chutes) مهندسیشده استفاده میکند.
کنتاکتهای متحرک به گونهای طراحی شدهاند که جرقه ایجاد شده را به سمت صفحات فلزی موازی (دمپرهای جرقه) هدایت میکنند. این صفحات، جرقه بزرگ را به جرقههای کوچکتر تقسیم کرده، آن را خنک کرده و در کسری از میلیثانیه خاموش میکنند. جنس کنتاکتها نیز از آلیاژهای نقره و مواد مقاوم در برابر سایش حرارتی ساخته شده است تا در برابر دمای بالای آرک مقاومت کنند.
۳. بررسی مکانیزم کلیدهای چنجاور اتوماتیک سکومک (سلسله مراتب سری ATyS)
کلیدهای چنجاور اتوماتیک (Automatic Transfer Switches – ATS) سکومک که با نام تجاری ATyS شناخته میشوند، شاهکار مهندسی این کمپانی فرانسوی هستند. این کلیدها وظیفه سوئیچینگ بین دو منبع برق (مثلاً برق شهر و ژنراتور) را بر عهده دارند.
مکانیزم اینترلاک مکانیکی (Mechanical Interlock)
بزرگترین کابوس در سیستمهای دو منبعی، وصل شدن همزمان برق شهر و ژنراتور است که منجر به اتصال کوتاه شدید و فاجعهبار میشود. کلیدهای چنجاور سکومک دارای یک اینترلاک مکانیکی داخلی فوقالعاده ایمن هستند. این مکانیزم فیزیکی به گونهای طراحی شده است که از نظر هندسی، وصل شدن همزمان دو منبع غیرممکن است. حتی در صورت بروز خطای فرمان الکتریکی، بازوهای مکانیکی مانع از اتصال همزمان میشوند.
بیشتر بخوانید: پرفروش ترین برند های کلید دوطرفه در بازار ایران کدامند؟
موتور و مکانیزم سلونوئیدی
در سریهای اتوماتیک، یک موتور الکتریکی کوچک اما پرقدرت وظیفه تغییر وضعیت کلید را بر عهده دارد. طراحی این موتور به گونهای است که در زمان قطع برق، با حداقل انرژی خازنی یا باتری داخلی کار کرده و انتقال منبع را در کمتر از چند ده میلیثانیه انجام میدهد. همچنین امکان جابهجایی دستی اضطراری (Manual Override) با استفاده از یک هندل مخصوص همواره وجود دارد که ایمنی سیستم را دوچندان میکند.
۴. مزایای فنی و کاربردی کلیدهای سکومک فرانسه
انتخاب کلیدهای سکومک برای پروژههای صنعتی، تجاری و بیمارستانی مزایای زیر را به همراه دارد:
- طول عمر مکانیکی و الکتریکی بالا: به دلیل اصطکاک کم قطعات و مدیریت بهینه آرک الکتریکی، این کلیدها هزاران بار چرخه قطع و وصل را بدون افت کیفیت تحمل میکنند.
- عملکرد عالی در بارهای سلفی (تیپ کاری AC-23 و AC-23A): این کلیدها میتوانند بارهای سلفی سنگین مانند الکتروموتورها را تحت بار (بدون نیاز به قطع جریان کل خط) با ایمنی کامل قطع کنند.
- طراحی فشرده (Compact): ابعاد بهینه کلیدهای سکومک باعث صرفهجویی در فضای داخلی تابلو برق میشود.
- تنوع در نصب: قابلیت نصب به صورت عمودی، افقی و روی ریلهای استاندارد صنعتی.
۵. مقایسه عملکرد کلیدهای دیسکانکتور سکومک با کلیدهای اتوماتیک معمولی (MCCB)
بسیاری از طراحان تابلو برق ممکن است بپرسند: «تفاوت کلید دیسکانکتور (مانند SIRCO) با کلید اتوماتیک چیست؟»
| ویژگی | کلید دیسکانکتور سکومک (مثلاً SIRCO) | کلید اتوماتیک (MCCB) |
|---|---|---|
| وظیفه اصلی | قطع و وصل ایمن زیر بار و ایجاد جداسازی فیزیکی مشخص (Isolate) | حفاظت در برابر اضافه جریان و اتصال کوتاه |
| نمایش وضعیت کنتاکتها | دارای نشانگر مستقیم و قابل اعتماد (Visible Breaking) | نمایش غیرمستقیم بر اساس وضعیت دسته |
| تحمل جریان اتصال کوتاه | مقاومت حرارتی و دینامیکی بسیار بالا تا زمان قطع توسط فیوز بالا دست | قطع خودکار جریان اتصال کوتاه |
کلیدهای سکومک به عنوان دیسکانکتور، ایمنی صددرصدی را برای تکنسینها در زمان تعمیر و نگهداری فراهم میکنند، زیرا قطع بودن فیزیکی جریان در آنها کاملاً قابل رویت و تضمینشده است.
چرا خرید از آذر نیرو؟ (نمایندگی رسمی سکومک فرانسه)
با توجه به وجود نمونههای تقلبی و غیراستاندارد در بازار تجهیزات برق صنعتی، تهیه تجهیزات با اصالت و دارای گارانتی معتبر از اهمیت بالایی برخوردار است.
آذر نیرو به عنوان نماینده و تامینکننده رسمی محصولات سکومک (Socomec) در ایران، بستری امن را برای خریداران، کارفرمایان و تابلوسازان فراهم کرده است. مزایای خرید از آذر نیرو عبارتند از:
- تضمین اصالت کالا: تمامی تجهیزات ارائه شده دارای کدهای رهگیری و مدارک اصالت کالا از کمپانی سکومک فرانسه هستند.
- پشتیبانی فنی تخصصی: تیم مهندسی آذر نیرو آماده ارائه مشاوره در زمینه انتخاب مدل مناسب کلید (جریان، ولتاژ، تیپ کاری و ابعاد) برای پروژههای شماست.
- قیمت رقابتی و بدون واسطه: حذف واسطهها موجب شده تا محصولات سکومک با بهترین قیمت بازار به دست مصرفکننده برسد.
- موجودی کامل قطعات: ارائه انواع کلیدهای دستی، اتوماتیک، سوئیچفیوزها، لوازم جانبی (مانند دستههای کمکی، شفتها، کنتاکتهای کمکی) و رلههای ارت لیکیج.
نتیجهگیری
مکانیزم قطع و وصل در کلیدهای سکومک فرانسه، تلفیقی از مهندسی دقیق مکانیک، متالورژی پیشرفته و طراحی هوشمندانه سیستمهای اطفای جرقه است. این تجهیزات نه تنها پایداری سیستم توزیع برق شما را تضمین میکنند، بلکه امنیت جانی اپراتورها را در سختترین شرایط کاری فراهم میآورند.
برای دریافت کاتالوگ فنی، استعلام قیمت و مشاوره تخصصی در خصوص خرید کلیدهای سکومک فرانسه، با کارشناسان ما در آذر نیرو تماس حاصل فرمایید تا بهترین راهکارها را متناسب با نیاز پروژه شما ارائه دهند.
