در این مقاله از شرکت آذر نیرو بالاست الکترونیکی چیست و چه انواعی دارد؟
اگر هنگام روشن شدن لامپ جریان راه اندازی زیادی از طریق آن بگذرد، لامپ می سوزد یا به سیستم الکتریکی آسیب می رساند.
برای جلوگیری از این اتفاق، یک مدار الکترونیکی به نام بالاست الکترونیکی ساخته شد.
اگر می خواهید اطلاعات بیشتری در این زمینه کسب کنید، مطالعه این مقاله را از دست ندهید.

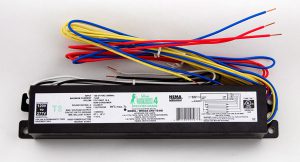

#1 بالاست الکترونیکی چیست؟
ممکن است در مورد کشش جریان در مدار یا هر وسیله الکترونیکی شنیده باشید، زمانی اتفاق می افتد
بار الکترونیکی مقاومت منفی یا دیفرانسیل از خود نشان می دهد.
دستگاهی که به منبع ولتاژ ثابت متصل است، جریان زیادی را از خط می کشد و باعث آسیب به دستگاه یا منبع تغذیه می شود.
برای جلوگیری از این پدیده از کنترل های الکترونیکی یا قطعاتی به نام تثبیت کننده استفاده می شود.
با ایجاد یک مقاومت یا راکتانس مثبت برای محدود کردن جریان.
چه بلند است
رایج ترین کاربرد بالاست های الکترونیکی در لامپ های فلورسنت و مهتابی است
این قطعه در میان مردم با نام “مهتاب ترنس” نیز شناخته می شود.

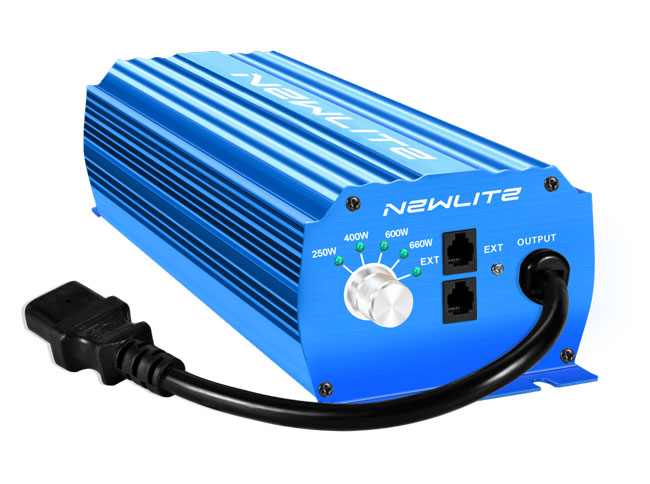

#2 تعریف بالاست الکترونیکی
تاریخ
مفهوم بالاست های الکترونیکی در اوایل دهه 1950 در جنرال الکتریک مطرح شد.
سم برمن و رودی وردربر از آزمایشگاههای برکلی اولینها بودند
آنها در ایجاد اولین بالاست های الکترونیکی تجاری و بادوام پیشگام بودند.
پروژه بالاست الکترونیکی که توسط وزارت انرژی ایالات متحده تامین مالی می شود، در سال 1977 در آزمایشگاه برکلی آغاز شد.
در آنجا، دو شرکت کوچک، Iota Engineering و Luminoptics، از پشتیبانی فنی برای ساخت اولین بالاست های الکترونیکی برخوردار شدند.
امروزه بیش از 300 شرکت معتبر مانند فیلیپس به تولید و فروش بالاست های الکترونیکی می پردازند.
برنامه ENERGY STAR؛ انجمن گرمایش آمریکا؛ استانداردها و استانداردهایی مانند مهندسین تبرید و تهویه مطبوع به رشد بالاست های الکترونیکی دامن زده اند.
استارت یا بالاست الکترونیکی در واقع نوعی سیم پیچ با هسته مغناطیسی است که جریان را محدود می کند و در عین حال ولتاژ را افزایش می دهد.
بالاست الکترونیکی قطعه ای است که ولتاژ و جریان اولیه روشنایی الکترونیکی مانند لامپ های فلورسنت ساخته شده بر اساس اصل انتشار گاز را کنترل می کند.
محل نصب این قطعه بین لوله فلورسنت و ورودی برق شهری است
با تشکیل پل بین دو الکترود لامپ، وظیفه تنظیم جریان و تامین ولتاژ مناسب برای راه اندازی آن را بر عهده دارد.
از رزین یا مواد مشابه برای محافظت از مدار و قطعات الکترونیکی در تثبیت کننده در برابر رطوبت و لرزش استفاده می شود.
یکی از مزایای استفاده از چوک های الکترونیکی در مقایسه با چوک های مغناطیسی می باشد
کاملا بی صدا کار می کند و به دلیل کارایی بالا نسبت به بالاست های مغناطیسی مشابه خنک تر عمل می کند.
ما همچنین به یاد داریم که چندین سال گذشته است
به منظور کاهش مصرف برق، افزایش طول عمر لامپ و تولید نور با فرکانس مناسب، به جای ترانسفورماتور و استارت از یک مجموعه الکترونیکی به نام بالاست استفاده می شود.
برخلاف تصور رایج در مورد این مهتابی بالاست، مدار الکترونیکی بالاست و
در نور مهتاب به جای استارت و ترانسفورماتور استفاده می شود.
(با استفاده از این کیت استارت و ترانسفورماتور از مدار مهتابی خارج می شوند)
مزایای کلی این نوع بالاست ها نسبت به فناوری های قبلی را می توان به صورت زیر خلاصه کرد:
کاهش مصرف انرژی
پرتاب نرم
شار طبیعی نور
چندین چراغ را به صورت موازی روشن کنید
نصب آسان
#3 عملکرد بالاست الکترونیکی
قبل از جرقه زدن لامپ، مدار معادل آن مانند یک مدار باز به نظر می رسد
پس از جرقه و یونیزه شدن گاز سدیم در لوله سرامیکی لامپ، مقاومت آن به شدت کاهش می یابد.
در عین حال، ولتاژ دو سر لامپ نیز به شدت کاهش می یابد
از ولتاژ مدار باز به مقدار کمی 20 ولت افت می کند.
به دلیل این مشکل جریان زیادی از لامپ عبور می کند
اگر این جریان کنترل نشود باعث سوختن لامپ و یا از بین رفتن منبع تغذیه می شود.
در طراحی بالاست الکترونیکی از نمودار ذوزنقه ای زیر استفاده شده است.
این نمودار رابطه بین توان و تغییر شدت نور از حداقل به حداکثر مقدار را نشان می دهد.
لامپ 400 وات
هنگامی که لامپ خاموش است، بخار سدیم نیز غیر فعال است
بر این اساس، لوله لامپ سرد خواهد بود، مقاومت الکترونیکی بالایی دارد.
بنابراین هنگام راه اندازی لامپ از یک استارت یا جرقه زن استفاده می شود که باید ولتاژ تقریباً 4000 ولت ایجاد کند.
(نمودار تصویر بالا برای لامپ 400 وات است)
این استارت لوله سرامیکی لامپ را با ایجاد یک قوس الکتریکی با ولتاژ بالا در کمتر از 20 ثانیه گرم می کند و
با افزایش دما و یونیزه کردن گاز، امپدانس تا حد زیادی کاهش می یابد.
در مرحله بعد، استارت از مدار خارج می شود، وظیفه اصلی آن کاهش ولتاژ و جریان در لامپ است و ولتاژ ورودی را به حدود 55-100 ولت کاهش می دهد.
اعمال این ولتاژ پس از گرم شدن و یونیزاسیون گاز در لوله، جریان الکترونیکی روشن در لوله را ثابت نگه می دارد.
به عبارت دیگر لامپ روشن می شود.
وظایف اصلی بالاست را می توان به شرح زیر خلاصه کرد:
مشتعل شدن
لامپ حرارتی
کنترل مداوم برق
تعمیر پاور
محافظت در برابر آسیب و خرابی لامپ با حفظ قوس الکتریکی پایدار
بالاست الکترونیکی به 4 نوع تقسیم میشود
به طور کلی بالاست های الکترونیکی را می توان به 4 دسته تقسیم کرد:
# 1-4 بارگیری بلافاصله شروع می شود.
گرمای اولیه در این مدل از بالاست به کاتد و
در عوض، از ولتاژ نسبتاً بالایی استفاده می کند.
این نوع صرفه جویی بیشتری در مصرف انرژی دارد، بهترین نوع است.
هر بار که لامپ روشن می شود، مواد روی سطح سرد الکترود می سوزند و کمترین چرخه روشن شدن لامپ را دارند.
بالاست های شروع سریع بهترین انتخاب برای چرخه های کاری طولانی هستند.
در واقع در جاهایی که چراغ ها دائماً روشن و خاموش می شوند مناسب نیستند.
#2-4 بالاست شروع سریع
گرما و ولتاژ در این نوع بالاست با هم به کاتدها و
این منجر به چرخه راه اندازی و عمر لامپ طولانی تر در مقایسه با انواع بالاست سریع می شود.
اما در کنار این فایده، بدترین چیز در مقایسه با این نوع روزه این است که
کاتدها برای گرم شدن و ادامه نور به انرژی بیشتری نیاز دارند.
بالاست شماره 3-4 با شروع قابل برنامه ریزی (شروع برنامه ریزی شده)
این نوع بالاست پیشرفته تر از بالاست استارت سریع است.
این بالاست ابتدا برق را به رشته ها وارد می کند و سپس گرمای اولیه را به کاتدها اعمال می کند.
در همین حال، با ایجاد یک ARC، ولتاژ به لامپ اعمال می شود.
بالاست قابل برنامه ریزی حداکثر عمر لامپ و حداکثر تعداد شروع (روشن و خاموش) را فراهم می کند.
بنابراین، در مکان هایی که چراغ روشن و خاموش می شود، این اتفاق بسیار می افتد
همچنین، آنها نیاز به عمر طولانی دارند، به عنوان یک اتاق اداری با سنسورهای حرکتی بسیار مناسب است.
#4-4 استارتر هیبریدی با بالاست
این نوع طولانی است و دارای مدار گرمایش الکترود، کلید الکترونیکی، ترانسفورماتور هسته و آهنربا می باشد.
یک سیم پیچ هیبریدی مانند یک سیم پیچ مغناطیسی در فرکانس خط برق مثلاً 50 هرتز رفتار می کند.
ترکیب این نوع به دلیل وجود مدار جداکننده کاتدی است
پس از روشن شدن لامپ، مدار گرمایش الکترود را قطع می کند.
