کلید جریان نشتی نوعی کلید است که جریان سیم رفت و برگشت را با هم مقایسه می کند؛ در شرایط عادی جریان رفت باید با جریان برگشتی برابر مباشد و اختلافی وجود نداشته باشد، در صورت وجود اختلاف، جریان در مدار نشت دارد و کلید جریان نشتی کار می کند و مدار را قطع می کند.
منظور از کلید نشتی جریان چیست؟
یکی از وسایل حفاظتی مورد استفاده در ساختمان ها کلید نشتی جریان است. این کلید در بازار با نام های کلید محافظ جان، فیوز محافظ جان و یا فیوز نشتی جریان نیز معروف است. این نوع کلید یک کلید اتوماتیک است که برای محافظت از تجهیزات و افراد در برابر نشت جریان و برق گرفتگی استفاده می شود. مطابق با قوانین نظام مهندسی استفاده از کلید نشتی جریان در تمام ساختمان ها اجباری است و به عنوان حفاظت اضافی استفاده می شود.
کلید نشتی جریان چگونه عمل میکند؟
کلید نشتی جریان کلیدی است که با مقایسه جریان ورودی با جریان خروجی کلید کار می کند. هنگامی که کلید نشتی جریان در مدار نصب می شود، می تواند افراد را از شوک الکتریکی ناشی از تماس مستقیم یا غیر مستقیم محافظت کند. ماهیت تماس مستقیم زمانی است که فرد با فاز تماس مستقیم داشته باشد و تماس غیر مستقیم زمانی است که بدنه هادی تجهیزات برقی در اثر اتصالی برقرار شده باشد، و آن فرد بدنه را لمس کند. جریانی که از بدن انسان می گذرد، جریان نشتی نامیده می شود. جریان های نشتی به دو دسته تقسیم بندی می شوند:
✅جریان نشتی خانگی
✅جریان نشتی صنعتی

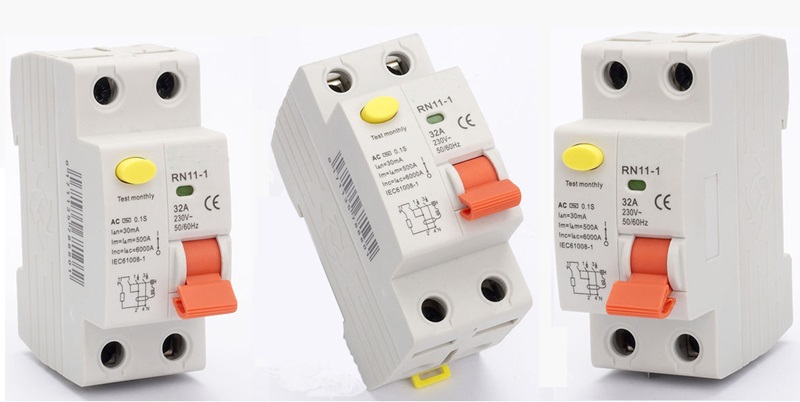

انواع کلید نشتی جریان
کلید نشتی جریان شامل دو دسته کلی RCCB و RCBO است که در ادامه بیشتر با آنها آشنا خواهید شد.
🟣کلید RCCB: این نوع کلید هنگام نشتی جریان به موقع عمل کرده و از آن جلوگیری میکند.
🟣کلید RCBO: این کلید مانند کلید RCCB عمل می کند، تفاوت این است که این کلید در برابر اضافه بار و اتصال کوتاه واکنش نشان می دهد و از آنها جلوگیری میکند. به این کلید، کلید ترکیبی نیز گفته میشود.
انواع کلید نشتی جریان از نظر تیپ
🟣تیپ AC: این نوع کلید جریان نشتی جریان نشتی ناگهانی و تدریجی را در نظر نمی گیرد و با ورود جریان سینوسی واکنش نشان می دهد.
🟣تیپ A: این تیپ کلید نیز همانند تیپ AC کار میکند؛ اما علاوه بر جریان های سینوسی، پالس های DC را نیز شامل می شود.
🟣تیپ B: این نوع کلید جریان نشتی جریان نشتی ناگهانی و تدریجی را تشخیص نمی دهد و زمانی که جریان سینوسی، جریان DC و پالس DC وارد می شود واکنش نشان می دهد.
تفاوت کلید نشتی جریان با محافظ جان
کلید نشتی جریان اغلب با کلید محافظ جان اشتباه گرفته میشود. درست است که این دو کلید از نظر کاربری شبیه هم هستند، اما تفاوت های جزئی نیز با هم دارند. عبور جریان الکتریکی از طریق دستگاه های الکتریکی همیشه دغدغه همه ما بوده است. رله نشتی و کلید محافظ جان هر دو این مشکل را برطرف کرده اند. این محصولات به جریان های الکتریکی غیرمجاز حتی اگر اندک باشند حساس هستند و با عبور این جریان ها تنها در چند ثانیه آنها را از مدار خارج می کنند تا از حوادث غیرمنتظره جلوگیری شود. تنها تفاوت بین کلید نشتی جریان و محافظ جان در این است که کلید محافظ جان قادر رفع مشکلات از طریق اتصال کوتاه و اضافهبار نیست.
