کنتاکتور، یک کلید الکترومغناطیسی انعطافپذیر است که در ولتاژهای AC و DC مورد استفاده قرار میگیرد. این دستگاه در صنعت برق و بهویژه در سیستمهای قدرت، نقشی حیاتی ایفا میکند. کنتاکتور، عنصری ضروری در تابلوهای برق است و برای کنترل و مدیریت جریان قدرت در مدارها، به منظور قطع و وصل مدارهای الکتریکی، به کار میرود. آشنایی با کنکتور سه فاز و فهم عملکرد این دستگاه، امری ضروری است که به شما کمک میکند تا محصولی متناسب با نیازها و بودجه خود تهیه کنید. این دانش به شما امکان میدهد تا انتخابی هوشمندانه و مطابق با کاربردهای مورد نظر خود داشته باشید و از هزینههای اضافی جلوگیری کنید. در ادامه با آذر نیرو همراه باشید.
کنتاکتور سه فاز
کنتاکتور سه فاز، کلیدی قدرتمند است که با بهرهگیری از یک جریان الکتریکی کوچک، جریانهای بزرگتر را کنترل میکند. این دستگاه مبتنی بر اصول الکترومغناطیسی است و با استفاده از این خاصیت، کنتاکتها را به هم متصل یا از هم جدا میکند.
سیستم کنترل الکتریکی به گونهای طراحی شده است که با ارسال یک سیگنال الکتریکی کوچک، کنتاکتور را فعال میکند. این سیگنال باعث میشود کنتاکتور کلید داخلی خود را در حالت روشن قرار دهد. در مقابل، قطع این سیگنال الکتریکی، کنتاکتور را به حالت خاموش میبرد و کلید داخلی را قطع میکند. این مکانیزم هوشمندانه، کنترل جریان برق را به روشی ساده و کارآمد امکانپذیر میسازد.
کنتاکتور سه فاز، یک دستگاه کلیدزنی الکتریکی است که برای کنترل مدار قدرت در کاربردهای با جریان بالا طراحی شده است. این دستگاه مشابه رله عمل میکند، اما برای تحمل جریانهای بالاتر و با سرعت قطع و وصل کمتر، بهینهسازی شده است. کنتاکتور به صورت الکترومغناطیسی عمل میکند و با قطع و وصل مدار، جریان را کنترل مینماید.
کاربرد کنتاکتور سه فاز
کنتاکتورهای سه فاز در صنعت برق به منظور کنترل و مدیریت بارهای مختلف الکتریکی نظیر الکتروموتورها، بانکهای خازنی، مدارهای روشنایی و گرمکنهای الکتریکی کاربرد دارند. این دستگاهها بخش مهمی از سیستمهای الکتریکی را تشکیل میدهند و وظیفهی قطع و وصل جریان برق را به صورت ایمن و کارآمد بر عهده دارند. با استفاده از کنتاکتورهای سه فاز، میتوان تجهیزات الکتریکی را به صورت خودکار و با اطمینان بالا کنترل و محافظت کرد. این ویژگیها باعث میشود کنتاکتورها در بهینهسازی مصرف انرژی و افزایش عمر مفید تجهیزات نقشی کلیدی ایفا کنند.
قسمت های تشکیل دهنده کنتاکتور سه فاز
تیغه
هر کنتاکتور شامل دو مجموعه تیغه مجزا است: تیغههای قدرت و تیغههای فرمان. تیغههای قدرت، مسئولیت هدایت جریان الکتریکی را بر عهده دارند و پس از هر بار فعال شدن بوبین، جریان را منتقل میکنند. در مقابل، تیغههای فرمان، همانطور که از نامشان پیداست، در مدار فرمان استفاده میشوند و به دو نوع نرمالی باز و نرمالی بسته تقسیم میشوند. این تیغهها با هر بار تحریک بوبین، وضعیت خود را تغییر داده و به حالت عکس میروند.
بوبین
در دستگاه کنتاکتور، دو هسته E شکل وجود دارد، یکی ثابت و دیگری متحرک. این هستهها، که بوبین نامیده میشوند، از سیمپیچهای مغناطیسی تشکیل شدهاند. وقتی جریانی از سیمپیچ مرکزی عبور میکند، یک میدان مغناطیسی ایجاد میشود که هسته متحرک را به سمت هسته ثابت میکشاند. این حرکت باعث باز و بسته شدن کنتاکتها میشود، به طوری که کنتاکتهای باز متصل و کنتاکتهای بسته جدا میشوند، و در نتیجه، یک اتصال الکتریکی فیزیکی برقرار میگردد.
محفظه
محفظه عایق، که از مواد غیر رسانا مانند باکالیت یا پلاستیکهای مقاوم در برابر حرارت ساخته میشود، نقش مهمی در ایمنی کنتاکتورها ایفا میکند. این قسمت، با جداسازی بخشهای خطرناک و هادی، از آسیبهای احتمالی به افراد جلوگیری میکند و به حفظ سلامت و ایمنی کارکنانی که با کنتاکتورها سر و کار دارند، کمک مینماید.
تیغه کمکی
تیغههای کمکی، که تیغههای فرمان (آمپر پایین) نیز نامیده میشوند، بهطور معمول در حالت باز و بسته قرار دارند. این تیغهها در بالای بدنه کنتاکتور یا در برخی مدلها در کنار آن نصب میشوند. در نتیجه، هر بار که بوبین کنتاکتور فعال شود، این تیغهها بهطور خودکار وضعیت خود را تغییر میدهند.
تفاوت کنتاکتور سه فاز با تک فاز
کنتاکتور سه فاز، یک دستگاه پرکاربرد و انعطافپذیر است که در سیستمهای برق سه فاز و تک فاز قابل استفاده است. در مقایسه، کنتاکتور تک فاز به صورت ماژولار ساخته شده و میتواند با دو یا چهار پل طراحی شود، در حالی که کنتاکتور سه فاز برای کاربردهای متنوعتر مناسب است.
کنتاکتور تک فاز، با ابعاد کوچکتر و هوشمند، برای کاربردهای هوشمندسازی طراحی شده است. این دستگاه برای جریانهای الکتریکی تا ۱۳ آمپر و ولتاژ ۲۲۰ ولت مناسب است. از نظر قیمت، ظاهر، جریان و نحوه نصب، تفاوتهایی با کنتاکتور سه فاز دارد، اما در عین حال، در طیف وسیعی از صنایع و حوزههای مختلف قابل استفاده است.
بیشتر بخوانید: صفر تا صد کنتاکتور تک فاز

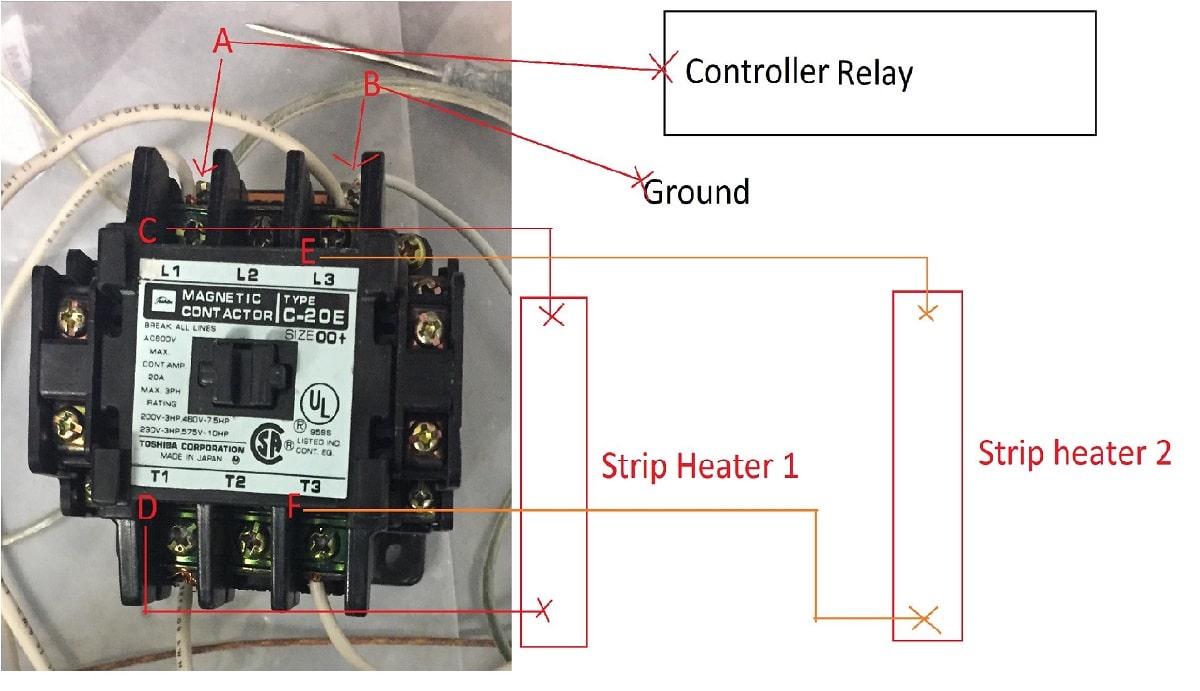

برای اتصال کنتاکتور سه فاز، نیاز به شش سیم است: سه سیم در ورودی و سه سیم در خروجی. این پیکربندی اجازه میدهد تا کل برق ساختمان به صورت یکپارچه کنترل شود. کنتاکتور سه فاز، با قیمت مناسب و بدون تفاوت قابل توجهی با نوع تک فاز، گزینهای ایدهآل برای کنترل مدار فرمان در هر دو حالت جریان برق AC و DC است.
کلام آخر
در این نوشته، به بررسی عملکرد و ساختار کنتاکتور سه فاز پرداختیم و اجزای مختلفی که این دستگاه را تشکیل میدهند معرفی کردهایم. همچنین توصیه میکنیم که با مراجعه به فروشگاه آذر نیرو، محصولات گوناگون را مورد ارزیابی قرار داده و گامهای لازم برای تهیه بهترین کنتاکتور را بردارید. این فروشگاه میتواند به شما کمک کند تا انتخابی هوشمندانه و آگاهانه داشته باشید.
