نقد و بررسی تخصصی کنترل فاز ستاره مثلث کد 13B6 شیوا امواج
کنترل فاز ستاره مثلث کد 13B6 شیوا امواج مناسب برای راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث همراه با حفاظت کامل در برابر نوسانات برق شبکه می باشد.

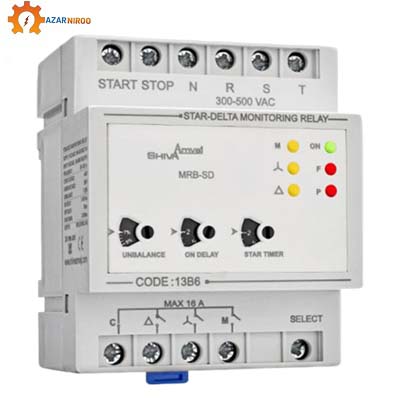

معرفی کنترل فاز ستاره مثلث کد 13B6 شیوا امواج
عملکرد دستگاه
با وصل برق دستگاه نشانگر ON (سبز رنگ) به صورت چشمک زن آرام در آمده و در صورتیکه ترمینال STOP به یکی از فازها وصل باشد نشانگر ON (سبزرنگ)، چشمک زن سریع می شود. در صورتیکه ترمینال SELECT آزاد باشد دستگاه با شاسی START فرمان میگیرد و در صورتیکه این ترمینال به PH وصل شود ترمینال START از حالت پالسی خارج میشود و با PLC کنترل میشود با وصل آن دستگاه کار میکند و با قطع آن هم دستگاه غیر فعال میشود.
توجه: موقع وصل برق ورودی چنانچه نشانگر P (قرمز رنگ) روشن شد جای دو فاز ورودی دستگاه را عوض کنید.
بعد از گذشت زمان Sec 2-30 که توسط پیچ تنظیم ON DELAYقابل تنظیم می باشد، نشانگر ON (سبزرنگ) به صورت دائم روشن شده و دستگاه آماده استارت میباشد. با وصل لحظه ای ترمینال START به یکی از فازها رله وصل (اتصال کنتاکت COM به ) و نشانگر (زرد رنگ) روشن می شود. و پس از سپری شدن زمان Sec 2 ، رله وصل و نشانگر M (زرد رنگ) روشن می گردد. بعد از گذشت Sec – که با پیچ تنظیم STAR TIMER قابل تنظیم می باشد رله قطع و نشانگر خاموش می گردد و با تأخیر 50mSec رله وصل و نشانگر (زرد رنگ) روشن می شود.
ویژگی های کنترل فاز ستاره مثلث کد 13B6
- حفاظت از موتور در برابر افزایش و کاهش ولتاژ، عدم توالی و تقارن فازها، قطع هرکدام از فازها
- نشانگر برای اعلام وصل و قطع برق، حالت تأخیر در وصل، عدم توالی یا عدم تقارن یا قطع فازها، افزایش یا کاهش ولتاژ و وضعیت عملکردی موتور
- امکان تنظیم میزان عدم تقارن، زمان تأخیر در وصل و زمان وصل رله ستاره
- قابلیت کنترل با شاسی START و STOP یا کنترل بهوسیله PLC بهصورت وصل دائم
- عدمتغییر پارامترها در اثر ضربات کنتاکتور تابلو
برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
