نقد و بررسی تخصصی کنترل فاز با نول (سری M) کد 13M1 شیواامواج
با استفاده از این کنترل فاز با نول (سری M) کد 13M1 می توان اختلالات ناشی از قطع فاز، عدم تقارن فازها، جابجایی فازها و افزایش یا کاهش ولتاژها را کنترل نمود.
معرفی کنترل فاز با نول (سری M) کد 13M1 شیواامواج
کنترل فاز با نول (سری M) کد 13M1 شیواامواج درابعاد تک مینیاتور با دقت و کارآیی بالا طراحی و ساخته شده است. با استفاده از این محصول می توان اختلالات ناشی از دو فاز شدن، قطع فاز، عدم تقارن فازها، جابجایی فازها و افزایش یا کاهش ولتاژها را در کلیه مراکز صنعتی، تجاری و مسکونی کنترل نمود. کنترل فاز با نول (سری M) کد 13M1 را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.
راهنمای نصب
ابتدا کنترل فاز را داخل تابلو یا مکان مورد نظر نصب نمایید و طبق نقشه موجود در کاتالوگ سیم کشی کنید.
چنانچه نشانگر SEQ چشمک زن شد جای فاز ورودی دستگاه را عوض کنید. پس از اتمام سیم کشی ، پیچ تنظیم AU را در وضعیت بیشترین حد و پیچ تنظیم Tn را در وضـ عیت کمترین حد قرار دهید. اکنون موتور را روشن نمایید چند لحظه صبر کنید تا موتور در حالت نرمال قرار گیرد. پس از عادی شدن حالت کار موتور با بار، پیچ تنظیم AU را به تدریج کاهش دهید تا نشانگر F چشمک زن شود.
اکنون کمی AU را افزایش دهید تا خاموش شود. این بهترین حالت تنظیم است که می توان برای هر موتور انجام داد که در صورت خطا موتور خاموش خواهد شد. ضمنا زمان تاخیر در وصل از ۲ تا ۲۴۰ ثانیه بر اساس شرایط موجود قابل تنظیم می باشد.
تذکر : در بعضی از موتورها هنگام قطع یکی از فازهای شبکه به دلیل ولتاژ برگشتی زیاد از موتور که در حد ولتاژ قطع شده میباشد کنترل فاز قادر به تشخیص آن نمی باشد لذا توصیه میشود برای حفاظت کامل موتور حتما در کنار کنترل فاز از کنترل بار نیز استفاده کنید.
ویژگی های کنترل فاز با نول (سری M) کد 13M1
استفاده از سیستم میکروپروسسوری جهت کنترل دقیق شبکه برق
حفاظت در برابر:
• دو فاز شدن
• قطع فاز
• عدم تقارن فازها
• جابجایی فازها
• افزایش یا کاهش ولتاژ
۴ عدد پیچ برای تنظیم:
• تأخیر زمان وصل
• افزایش ولتاژ
• کاهش ولتاژ
• عدم تقارن فازها

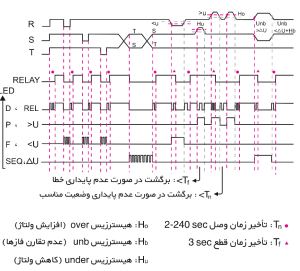

۴ عدد نشانگر برای اعلام:
دائم روشن:
• REL: وصل رله
• U<: افزایش ولتاژ
• U>: کاهش ولتاژ
• ΔU: عدم تقارن فازها
چشمک زن:
• D: زمانگیری برای وصل رله
• P: جابجایی نول
• F: قطع فاز
• SEQ: جایجایی فازها
برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
