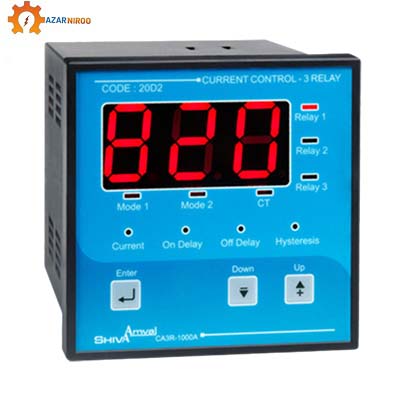

کنترل آمپر سه رله ای کد 20D2 شیواامواج

معرفی کنترل آمپر سه رله ای کد 20D2 شیواامواج

کنترل آمپر سه رله ای کد 20D2 محصولی مناسب برای حفاظت و کنترل جریان است. از کاربردهای دیگر این محصول می‌توان به کنترل کننده های بانک خازن و دستگاه های اعلام و کنترل خطای جریان اشاره کرد. این دستگاه دارای مد کاری می باشد. مد 1: در این مد عملکرد کلی به این صورت است که اگر جریان ورودی از حد تنظیمی هر کدام از رله ها عبور کند با طی شدن زمان تأخیر در وصل رله مربوطه وصل می شود. در صورتیکه جریان از حد جریان تنظیم شده منهای درصد هیسترزیس کمتر شود، با طی شدن زمان تاخیر در قطع راه مربوطه قطع می گردد.

مد 2: در این مد جریان رله ها فقط به ترتیب پایین به بالا قابل تعریف است. به این صورت که جریان رله دوم بیشتر از رله اول و جریان راه سوم بیشتر از جریان رله دوم باید تعریف گردد. در این حالت در صورتیکه جریان از حد تنظیمی یک راه عبور کند، حتماً زله قبلی آن باید وصل شده باشد تا این راه امکان وصل شدن داشته باشد. به عنوان مثال این حالت زمانی اتفاق می افتد که جریان ورودی به سرعت افزایش یافته و از حد تنظیمی هر دو رله اول و دوم عبور کند. در این حالت رله اول شروع به زمان گیری میکند و پس از اتمام زمان تأخیر در وصل رله اول وصل می.شود. پس از وصل شدن رله اول رله دوم شروع به زمان گیری میکند و پس از اتمام زمان تاخیر در وصل، رله دوم وصل می شود. کنترل آمپر سه رله ای کد 20D2 شیواامواج را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.

نمایشگر ولتاژ و جریان با توجه به اهمیت نمایش جریان، ولتاژ، فرکانس و سایر پارامترهای مهم سیستم، دستگاهی برای انجام این کار به صورت دائم و پیوسته مورد نیاز است. البته نمایشگر ها از نظر عملکرد و امکانات متفاوت هستند. برخی از نمایشگرها فقط قادر به اندازه گیری ولتاژ سه فاز و تک فاز و همچنین نمایش جریان مصرفی سه فاز مدارا دارند. بعضی از نمایشگرها علاوه بر اندازه گیری جریان متوسط و True Rms سه فاز و ولتاژ های سه فاز و تک فاز قابلیت اندازه گیری فرکانس را نیز دارند. مواردی که در خرید نمایشگر باید در نظر بگیرید شامل ولتاژ تغذیه ی نمایشگر، دقت اندازه گیری جریان، قابلیت اندازه گیری جریان True Rms، تعداد نشانگر، شکل ظاهری و نوع نصب و… میباشد.

ویژگی های کنترل آمپر سه رله ای کد 20D2

قابلیت اندازه گیری و نمایش جریان ورودی و قطع و وصل رله ها با توجه به جریان ورودی تعریف شده
دارای:
• ۳ عدد رله خروجی با سه عدد جریان قابل تعریف به صورت مجزا
• ۲ مد کاری کنترل رله ها به صورت وابسته و غیر وابسته
• زمان های تأخیر در وصل و تأخیر در قطع مجزا برای رله ها
• هیسترزیس قابل تعریف برای حد جریان وصل و قطع رله ها
دارای ۱۰ عدد نشانگر برای اعلام:
• Current: وضعیت نمایش یا تنظیم جریان (0.01A-100%CT)
• On Delay: وضعیت تنظیم تأخیر در وصل (1-120Sec)
• Off Dealy: وضعیت تنظیم تأخیر در قطع (120Sec)
• Hysteresis: وضعیت تنظیم هیسترزیس جریان وصل رله ها (1-20% مقدار تنظیم شده)
• Mode1: وضعیت عملکرد در مد 1(مد غیر وابسته)
• Mode2: وضعیت عملکرد در مد 2(مد غیر وابسته)
• CT: نمایش و تنظیم CT(5/5-1000/5A)
• Relay1: وضعیت رله ۱
• Relay2: وضعیت رله ۲
• Relay3: وضعیت رله

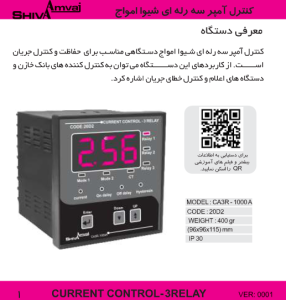

برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
