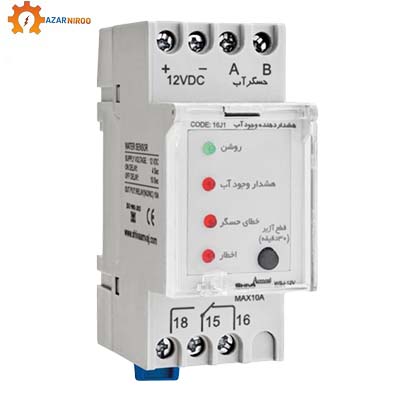

هشدار دهنده وجود آب کد 16J1 شیوا امواج

آشنایی با هشدار دهنده وجود آب کد 16J1 شیوا امواج

هشدار دهنده وجود آب کد 16J1 شیوا امواج به همراه حسگر مربوطه سیستمی است که جهت تشخیص و اعلام آب گرفتگی در مکان های مختلف نظیر واحدهای مسکونی،ادارات،انبارها و … کاربرد دارد. هشدار دهنده وجود آب کد 16J1 شیوا امواج را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.

نحوه عملکرد دستگاه

۱- حالت کار عادی (حسگر آب به دستگاه متصل وعدم آب گرفتگی)

در این حالت فقط نشانگر سبز روشن است و آژیر دستگاه خاموش و رله فعال نیست.

۲- حالت آب گرفتگی

در این حالت ۴ ثانیه پس از آب گرفتگی، دستگاه وجود آب را تشخیص داده، رله خروجی و آژیر داخل دستگاه فعال شده و نشانگر هشدار وجود آب روشن می شود در صورت رفع آب گرفتگی تا و ۱۰ ثانیه رله، آژیر و نشانگر هشدار وجود آب روشن می مانند و سپس قطع می شود.

در هنگام وجود آب عملکرد آژیر حداکثر تا ۴ دقیقه ادامه می یابد ۳۰ ثانیه خاموش شده و مجدداً در صورتیکه خطا رفع نشده باشد این سیکل تکرار میشود. در این حالت در صورت فشار دادن دکمه قطع آژیر روی دستگاه، آژیر خاموش و رله خروجی قطع میشود ولی نشانگر هشدار وجود آب همچنان روشن می ماند. این وضعیت تا ۳۰ دقیقه ادامه می یابد و اگر پس از این مدت همچنان آب گرفتگی رفع نشده باشد، آژیرو رله مجدداً وصل میشوند.

۳– حالت خطای حسگر

این وضعیت زمانی به وجود میآید که دستگاه وجود حسگر را تشخیص ندهد. این وضعیت شامل قطع شدن سیم حسگر و یا اتصال کوتاه شدن یکی از سیم های آن می باشد. اگر هر یک از سیمهای حسگر قطع گردند این نشانگر به صورت ممتد روشن شده و اگر پایه های حسگر اتصال کوتاه شوند این نشانگر به صورت چشمک زن درخواهد آمد.

در هنگام وجود این، خطا نشانگر هشدار وجود آب و رله خروجی قطع می شوند و عملکرد آژیر دستگاه حداکثر تا ۴ دقیقه ادامه می یابد. سپس ۳۰ثانیه خاموش شده و مجدداً در صورتیکه خطا رفع نشده باشد این سیکل تکرار می شود.در این حالت در صورت فشار دادن کلید قطع آژیر روی دستگاه آژیر دستگاه حداکثر ۳۰ دقیقه خاموش میشود

٤- عملکرد نشانگر اخطار :

در صورتیکه آب گرفتگی یا خطای حسگر بوجود آید و بدون آنکه دکمه قطع آژیر دستگاه فشار داده شود خطا رفع گردد ، این نشانگر روشن می شود . عملکرد اصلی این نشانگر برای اعلام وضعیتی است که خطایی به وجود آید ولی شخص در محل حضور نداشته و خطا به خودی خود برطرف شده باشد. برای خاموش شدن این نشانگر می بایست کلید روی دستگاه فشار داده شود.

ویژگی های رطوبت سنج با سنسور (سری N) کد 18JN1

🟣دارای ۴ عدد نشانگر

🟣روشن: نشان دهنده وصل بودن برق دستگاه

🟣هشدار وجود آب: نشان دهنده تشخیص وجود آب توسط حسگر دستگاه

🟣خطای حسگر: اعلام وجود اشکال در حسگر یا مسیرهای ارتباطی آن

🟣اخطار: ثبت وجود آب گرفتگی یا قطع حسگر و رفع مشکل بدون اطلاع مصرف کننده

🟣خروجی رله جهت اعلام آب گرفتگی یا بروز اشکال در حسگر

🟣دارای آژیر مجزا داخل دستگاه و حسگر

🟣دارای کلید قطع آژیر

برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
