سوپر کنترل فاز دیجیتال کد 13B4 شیوا امواج

معرفی سوپر کنترل فاز دیجیتال کد 13B4 شیوا امواج

 راهنمای نصب

ابتدا سوپر کنترل فاز دیجیتال را با استفاده از ریل در محل مورد نظر نصب نمایید. برای نصب روی تابلو از قاب پانل شیوا امواج استفاده کنید. قاب پانل و ریل را می توانید رایگان از نمایندگان فروش تهیه فرمایید. دستگاه را طبق نقشه سیم کشی کنید از کنتاکت های 25 و 28 برای کنتاکتورهای دیگر می توان استفاده نمود.  عملکرد رله ۱ و رله ۲ به صورت هم زمان و ایزوله می باشد.

ویژگی های سوپر کنترل فاز دیجیتال کد 13B4

نمایش ولتاژ شبکه، خطاها و پیغام های تنظیمی
 حفاظت در برابر:
• افزایش و کاهش ولتاژ
• عدم توالی(جایجایی) و عدم تقارن فازها
• قطع هر کدام از فازها
۸ عدد نشانگر برای اعلام
• REL: وصل رله  F: قطع فاز      P: جابجایی فاز
• On Delay-Off Delay: تأخیر در وصل و قطع
• Unbalance: عدم تقارن فازها
(چشمک زن شدن همه نشانگرها: جابجایی فاز و نول)

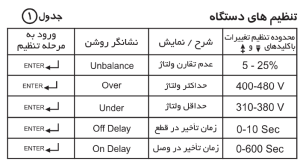

تنظیم پارامترهای حفاظتی با استفتده از کلیدها
 نمایش خطاها جابجایی فاز و نول
