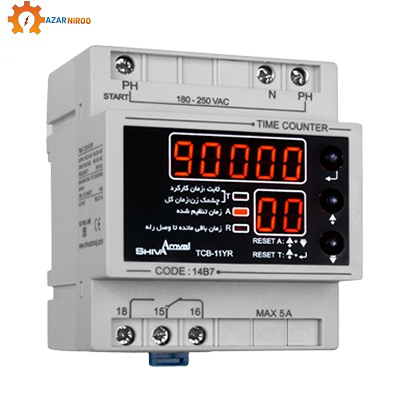

ساعت کار با رله خروجی قابل تنظیم کد 14B7 شیوا امواج

خرید ساعت کار با رله خروجی قابل تنظیم کد 14B7 شیوا امواج

ساعت کار با رله خروجی قابل تنظیم کد 14B7 شیوا امواج وسیله ای مناسب و ضروری برای کلیه دستگاه های صنعتی و خانگی می باشد. با نصب این دستگاه روی دستگاه مورد نظر شما، مقدار ساعتی که با آن کار کرده اید به صورت کاملاً دقیقِ ثبت و نمایش داده خواهد شد و هرگز مقدار ثبت شده در اثر قطع طولانی مدت برق از حافظه آن پاک نخواهد شد. ظرفیت اندازه گیری ساعت کار حداکثر۹۹,۹۹۹ساعت ( بیش از ۱۱سال، در صورت کارکرد ۲۴ساعته ) می باشد که بعد ازگذشت این مدت زمان، سیستم مجدداً از صفر شمارش را شروع خواهد کرد. ساعت کار با رله خروجی قابل تنظیم کد 14B7 شیوا امواج را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.

عملکرد دستگاه

ساعت کار دارای ۳ حالت مختلف کاری می باشد:

۱ – در حالت عادی، زمان کارکرد دستگاه پس از آخرین RESET نمایش داده می شود که ظرفیت اندازه گیری و نمایش تا 99,999 ساعت می باشد قابل RESET در این حالت نشانگر T به صورت ثابت روشن و نمایشگر پایین دقیقه را نمایش می دهد.

۲- در حالت عادی کارکرد اگر یکبار کلید + یا – فشرده شود نشانگر آ به حالت چشمک زن در آمده و دستگاه زمان کل کارکرد را که قابل RESET شدن نمی باشد نمایش می دهد.

۳-قابلیت سوم دستگاه بدین صورت است که کاربر می تواند عددی را از 1دقیقه تا 99,999ساعت تنظیم نماید و پس از طی زمان تنظیم شده رله دستگاه وصل میگردد.

در حین کار عادی دستگاه با فشار متوالی کلیدهای 4 و می توان هرکدام پارامترهای زیر را به ترتیب مشاهده نمود:

نشانگر T ثابت زمان کارکرد دستگاه قابل RESET

نشانگر آچشمک زن زمان کل کارکرد دستگاه غیر قابل RESET

نشانگر A ثابت: زمان تنظیم شده توسط کاربر برای وصل رله

نشانگر R ثابت زمان باقی مانده تا وصل رله

نشانگر R چشمک زن: وصل شدن رله

راهنمای نصب

بعد از نصب دستگاه در محل مورد نظر (IN DOOR) فاز و نول شبکه را به ترمینالهای N,PH دستگاه وصل نمایید. اکنون مدار فرمان مربوط به ترمینال START را به نحوی وصل نمایید که با هر بار روشن شدن دستگاه و یا سیستم مورد نظر ، ترمینال START برق دار شود. در این صورت زمان گیری دستگاه ساعت کار، هم زمان با روشن شدن سیستم مورد نظر با چشمک زن شدن نقطه کنار قسمت دقیقه آغاز میشود و بلافاصله بعد از خاموش کردن دستگاه و یا سیستم مورد نظر و قطع START ساعت کار، زمان گیری متوقف می شود.

ویژگی های ساعت کار با رله خروجی قابل تنظیم کد 14B7 شیوا امواج

🟣اندازه‌گیری زمان با دقت بالا
🟣نمایشگر بزرگ: ساعت
🟣نمایشگر کوچک: دقیقه
🟣دارای ۳ عدد نمایشگر برای اعلام
🟣 T: زمان کل
🟣 A: زمان تنظیم‌شده برای وصل رله
🟣 R: زمان باقی‌مانده تا وصل رله
🟣 قابلیت تنظیم زمان برای وصل رله
🟣 شروع زمان‌گیری با اتصال ترمینال START به فاز
🟣 عدم امکان صفر نمودن زمان کارکرد کلی دستگاه
🟣 ذخیره زمان‌های محاسبه‌ شده در هنگام قطع برق

برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
