نقد و بررسی تخصصی آمپرمتر ۹۶*۴۸ کد 21U1 شیواامواج
این دستگاه مجهز به سیستم ثبت ماکزیمم جریان بوده و روش اندازه گیری جریان به دوصورت متوسط و TRUE RMS می باشد. کنترل آمپر سه رله ای کد 20D2 شیواامواج را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.

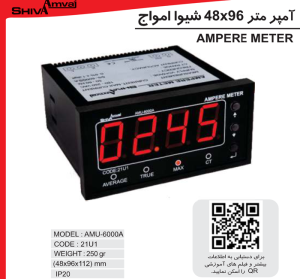

معرفی آمپرمتر ۹۶*۴۸ کد 21U1 شیواامواج
آمپرمتر ۹۶*۴۸ کد 21U1 شیواامواج با تغذیه تک فاز قابلیت اندازه گیری و نمایش جریان عبوری از ۰٫۰۱ A تا ۶۰۰۰A در رنج های مختلف CT را دارا می باشد. این دستگاه مجهز به سیستم ثبت ماکزیمم جریان بوده و روش اندازه گیری جریان به دوصورت متوسط و TRUE RMS می باشد. کنترل آمپر سه رله ای کد 20D2 شیواامواج را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.

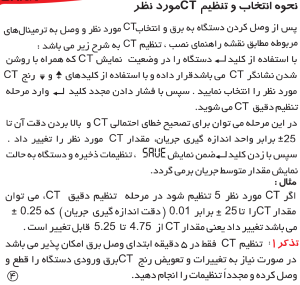

نحوه انتخاب و تنظیم CT مورد نظر
پس از وصل کردن دستگاه به برق و انتخاب CT مورد نظر و وصل به ترمینالهای CT مربوطه مطابق نقشه راهنمای نصب ، تنظیم CT به شرح زیر می باشد : با استفاده از کلید له دستگاه را در وضعیت نمایش CT که همراه با روشن شدن نشانگر CT می باشد قرار داده و با استفاده از کلیدهای
و
رنج مورد نظر را انتخاب نمایید. سپس با فشار دادن مجدد کلید له وارد مرحله تنظیم دقیق CT می شوید. در این مرحله میتوان برای تصحیح خطای احتمالی CT و بالا بردن دقت آن تا 25 برابر واحد اندازه گیری، جریان مقدار CT مورد نظر را تغییر داد سپس با زدن کلید له ضمن نمایش SAUE، تنظیمات ذخیره و دستگاه به حالت نمایش مقدار متوسط جریان برمی گردد.
نمایشگر ولتاژ و جریان با توجه به اهمیت نمایش جریان، ولتاژ، فرکانس و سایر پارامترهای مهم سیستم، دستگاهی برای انجام این کار به صورت دائم و پیوسته مورد نیاز است. البته نمایشگر ها از نظر عملکرد و امکانات متفاوت هستند. برخی از نمایشگرها فقط قادر به اندازه گیری ولتاژ سه فاز و تک فاز و همچنین نمایش جریان مصرفی سه فاز مدارا دارند. بعضی از نمایشگرها علاوه بر اندازه گیری جریان متوسط و True Rms سه فاز و ولتاژ های سه فاز و تک فاز قابلیت اندازه گیری فرکانس را نیز دارند. مواردی که در خرید نمایشگر باید در نظر بگیرید شامل ولتاژ تغذیه ی نمایشگر، دقت اندازه گیری جریان، قابلیت اندازه گیری جریان True Rms، تعداد نشانگر، شکل ظاهری و نوع نصب و… میباشد.
ویژگی های آمپرمتر ۹۶*۴۸ کد 21U1
اندازه گیری و نمایش جریان به دو روش متوسط و TRUE RMS
ثبت و نمایش ماکزیمم جریان
قابلیت تنظیمCT و نمایش آن
4 عدد نشانگر برای اعلام
• AVERAGE: جریان متوسط
• TRUE: جریان واقعی
• MAX: ماکزیمم جریان
• CT: تنظیم CT و نمایش آن
قابلیت تنظیم دقیق CT جهت کالیبره
کلید
• : افزایش مقدار CT در حالت تنظیم CT و خطای آن صفر کردن ماکزیمم جریان ثبت شده
• : کاهش مقدار CT در حالت تنظیم CT و خطای آن
•
: انتخاب یکی از۴ وضعیت نمایش دستگاه
نمایش خطای جریان عبوری بیش از حد، از CT ها
برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
