نقد و بررسی تخصصی آمپرمتر تکی ۹۶ دیجیتال کد 21D1 شیواامواج
آمپرمتر تکی ۹۶ دیجیتال کد 21D1 شیواامواج مجهز به سیستم ثبت ماکزیمم جریان بوده و روش اندازه گیری جریان به دوصورت متوسط و TRUE RMS می باشد. آمپرمتر تکی ۹۶ دیجیتال کد 21D1 را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.

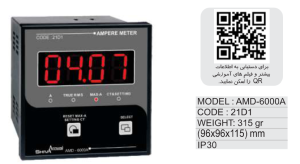

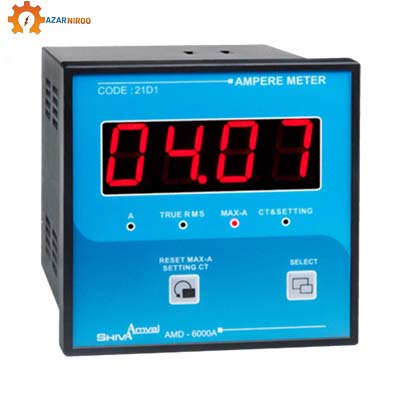

معرفی آمپرمتر تکی ۹۶ دیجیتال کد 21D1 شیواامواج
آمپرمتر تکی ۹۶ دیجیتال کد 21D1 شیواامواج با تغذیه تک فاز قابلیت اندازه گیری و نمایش جریان عبوری از ۰٫۰۱ A تا ۶۰۰۰A در رنج های مختلف CT را دارا می باشد. این دستگاه مجهز به سیستم ثبت ماکزیمم جریان بوده و روش اندازه گیری جریان به دوصورت متوسط و TRUE RMS می باشد. آمپرمتر تکی ۹۶ دیجیتال کد 21D1 را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.
نحوه انتخاب و تنظیم CT مورد نظر
پس از وصل کردن آمپرمتر تکی ۹۶ دیجیتال کد 21D1 به برق و انتخاب CT مورد نظر و ارتباط دادن به ترمینال های مربوطه دستگاه، تنظیم CT به شرح زیر انجام می گیرد. با زدن کلید SELECT و چشمک زن شدن نشانگر CT&SETTING/RESET MAX-A با استفاده از کلید SETTING CT رنج CT مورد نظر را انتخاب و با فشار مجدد کلید SELECT ضمن تأیید مقدار CT انتخاب شده وارد مرحله تنظیم دقیق CT میشوید. در این مرحله میتوان برای تصحیح خطای احتمالی CT و بالا بردن دقت آن تا 25 برابر *واحد اندازه گیری جریان ، مقدار CT مورد نظر را تغییر داد. سپس با زدن مجدد کلید SELECT از برنامه خارج شوید.
مثال: اگر CT مورد نظر 5 تنظیم شود در مرحله تنظیم دقیق ،CT می توان مقدار CT را 25 برابر 0.01 دقت اندازه گیری جریان که 0.25 می باشدتغییر داد یعنی مقدار CT از 4.75 تا 5.25 قابل تغییر است.
تذکر1: منظور از واحد، دقت اندازه گیری جریان در رنج های مختلف می باشد.
تذکر2: در صورت نیاز به دقت بالا از CT های کلاس 0.5 یا 1 استفاده گردد.
نمایشگر ولتاژ و جریان با توجه به اهمیت نمایش جریان، ولتاژ، فرکانس و سایر پارامترهای مهم سیستم، دستگاهی برای انجام این کار به صورت دائم و پیوسته مورد نیاز است. البته نمایشگر ها از نظر عملکرد و امکانات متفاوت هستند. برخی از نمایشگرها فقط قادر به اندازه گیری ولتاژ سه فاز و تک فاز و همچنین نمایش جریان مصرفی سه فاز مدارا دارند. بعضی از نمایشگرها علاوه بر اندازه گیری جریان متوسط و True Rms سه فاز و ولتاژ های سه فاز و تک فاز قابلیت اندازه گیری فرکانس را نیز دارند. مواردی که در خرید نمایشگر باید در نظر بگیرید شامل ولتاژ تغذیه ی نمایشگر، دقت اندازه گیری جریان، قابلیت اندازه گیری جریان True Rms، تعداد نشانگر، شکل ظاهری و نوع نصب و… میباشد.
ویژگی های آمپرمتر تکی ۹۶ دیجیتال کد 21D1
نمایشگربزرگ برای نمایش جریان تاحداکثر ۶۰۰۰ آمپر
اندازه گیری ونمایش جریان به دو روش عادی و TRUE RMS
ثبت ونمایش ماکزیمم جریان
قابلیت تنظیم CT و نمایش آن
قابلیت تنظیم دقیق CTجهت کالیبره کردنCT
۴ عدد نشانگر برای اعلام
• A: جریان عادی
• TRUE RMS: جریان واقعی
• MAX-A: ماکزیمم جریان,/SPAN>
• CT&SETTING: تنظیم CT و نمایش آن
کلید
• SELECT: انتخاب یکی از حالت نمایش دستگاه
• RESET MAX-A: صفر کردن ماکزیمم جریا شده هنگام نمایش MAX-A
• SETTING CT: تنظیم CT
نمایش خطای جریان عبوری بیش از حد, از CT ها
ذخیره تمام اطلاعات در هنگام قطع برق
برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
