نقد و بررسی تخصصی کنترل سنگ شکن کد 13DN2 شیواامواج

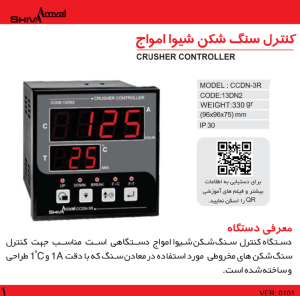

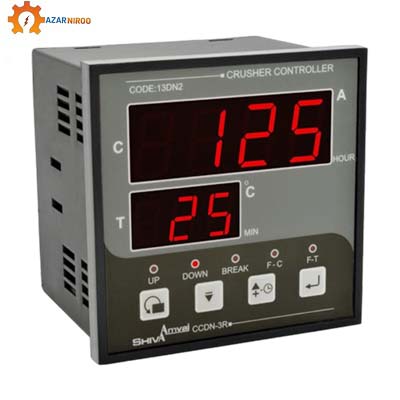

کنترل سنگ شکن کد 13DN2 شیواامواج دستگاهی است مناسب جهت کنترل سنگ شکن های مخروطی مورد استفاده در معادن سنگ که با دقت 1A و 1ºC طراحی و ساخته شده است.
معرفی کنترل سنگ شکن کد 13DN2 شیواامواج
کنترل سنگ شکن کد 13DN2 شیواامواج دستگاهی است مناسب جهت کنترل سنگ شکن های مخروطی مورد استفاده در معادن سنگ که با دقت 1A و 1ºC طراحی و ساخته شده است. کنترل سنگ شکن کد 13DN2 شیواامواج را میتوانید هم اکنون از فروشگاه برق صنعتی آذر نیرو با قیمت مناسب خرید کنید.
عملکرد کنترل سنگ شکن شیوا امواج
بعد از نصب دستگاه و انجام سیم کشیها مطابق نقشه نصب با وصل برق دستگاه، جریان موتور توسط نمایشگر C و دمای روغن هیدرولیک توسط نمایشگر T نمایش داده میشود. بعد از انجام تنظیمات بر اساس جدول، عملکرد موتور، جک بالابر جك پایین بر بصورت زیر می باشد.
1. با رسیدن جریان موتورسنگ شکن به SET1 بعد از تاخیر زمانی DUP جك بالابر (رله۱ ) فعال می گردد و تا رســ یدن جریان به SET2 فعال میماند فعال بودن جک بالابر در این بازه بصورت پالسی میباشد بصورتیکه به مدت TONرله اوصل و نشانگر UP روشن و به مدت TOFFرله ۱ قطع و نشانگر UP خاموش می گردد.
2. بعد از عبور جریان از SET2 تا رسیدن جریان به SET3 هر دوجك بالابر و جک پایین بر غیر فعال هستند و این بازه نرمال جریان برای کارکرد طبیعی سنگ شکن می باشد. ساعت کارکرد معادل زمانی است که دستگاه در حالت کارکرد طبیعی قرار دارد.
3. بعد از عبور جریان از SET3 جک پایین بر رله (۲) فعال می گردد در این حالت رله ۲ وصل و نشانگر DOWN روشن میگردد این وضعیت ادامه دارد تا جریان وارد محدوده نرمال شود.
4. رله ۳ دارای دو کنتاکت میباشد که کنتاکت بسته آن به موتورسنگ شکن فرمان داده و کنتاکت باز آن را میتوان به یک آژیر وصل کرد این راه جهت حفاظت دستگاه در برابر جریان و دما بصورت زیر عمل می کند:
در صورت افزایش جریان و گذر از جریان IBRK) BREAK) بعد از تاخیر زمان DOFF موتور ( رله 3) قطع و آژیر وصل میگردد و همزمان نشانگرهای BREAK و F-C روشن میشوند و کلمه Stop روی نمایشگر C نمایش داده می شود.
درصورت افزایش دمای روغن هیدرولیک و گذر از دمای TBRK) BREAK) بعد از تاخیر زمان DOFF موتور رله (۳) قطع و آژیر وصل میگردد و همزمان نشانگرهای BREAK و F-T روشن میشوند و کلمه Stop روی نمایشگر C نمایش داده میشود.
ویژگی های کنترل سنگ شکن کد 13DN2
نمایش همزمان جریان موتور و دمای روغن هیدرولیک
حفاظت در برابر افزایش جریان موتور و دمای روغن هیدورلیک
قابلیت:
• نمایش ساعت کارکرد دستگاه سنگ شکن
• تنظیم CT و نمایش آن
• کالیبره جریان و دما
• تشخیص قطع سنسور
۵ عدد نشانگر برای اعلام:
• UP: فعال شدن جک بالا بر (REL1)
• DOWN: فعال شدن جک پایین بر (REL2)
• BREAK: قطع موتور و و صل آژیر (REL3)
• F.C: افزایش جریان
• F.T: افزایش دما
برای دانلود کاتالوگ این محصول روی این لینک کلیک کنید…
