کلید برق شهر ژنراتور دستی 3 پل 800 آمپر مدل CCF08003P تلرگان

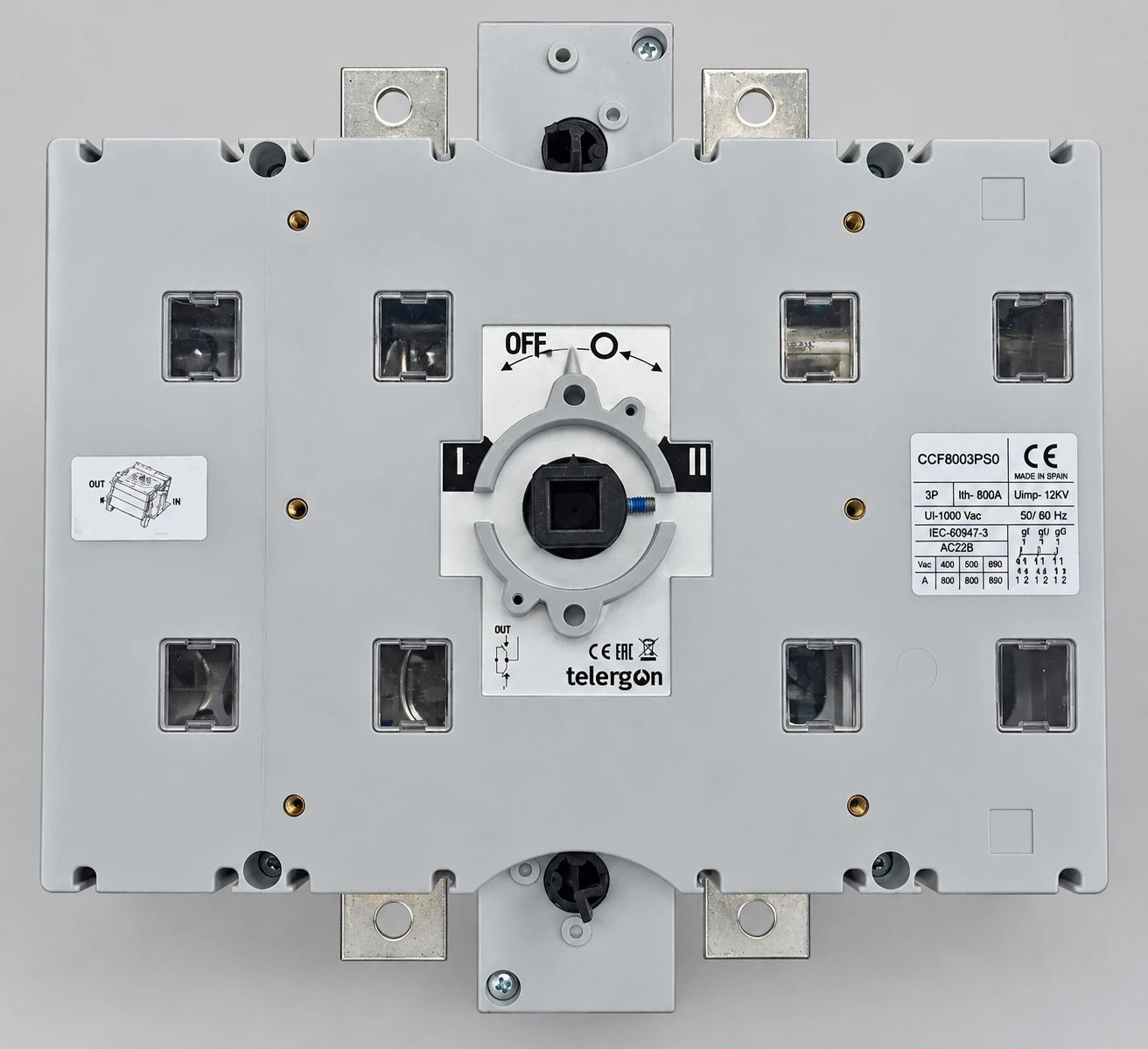

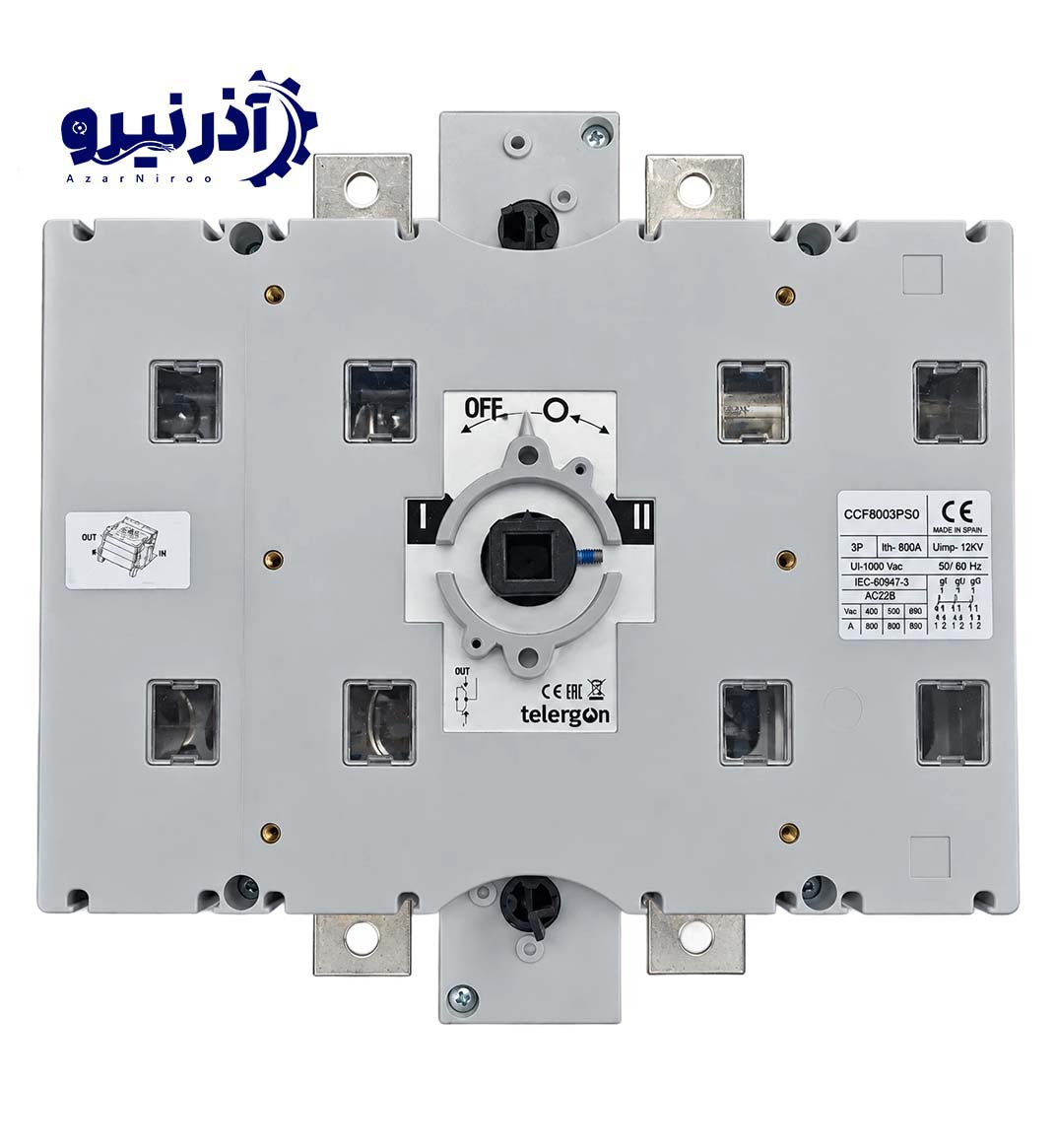

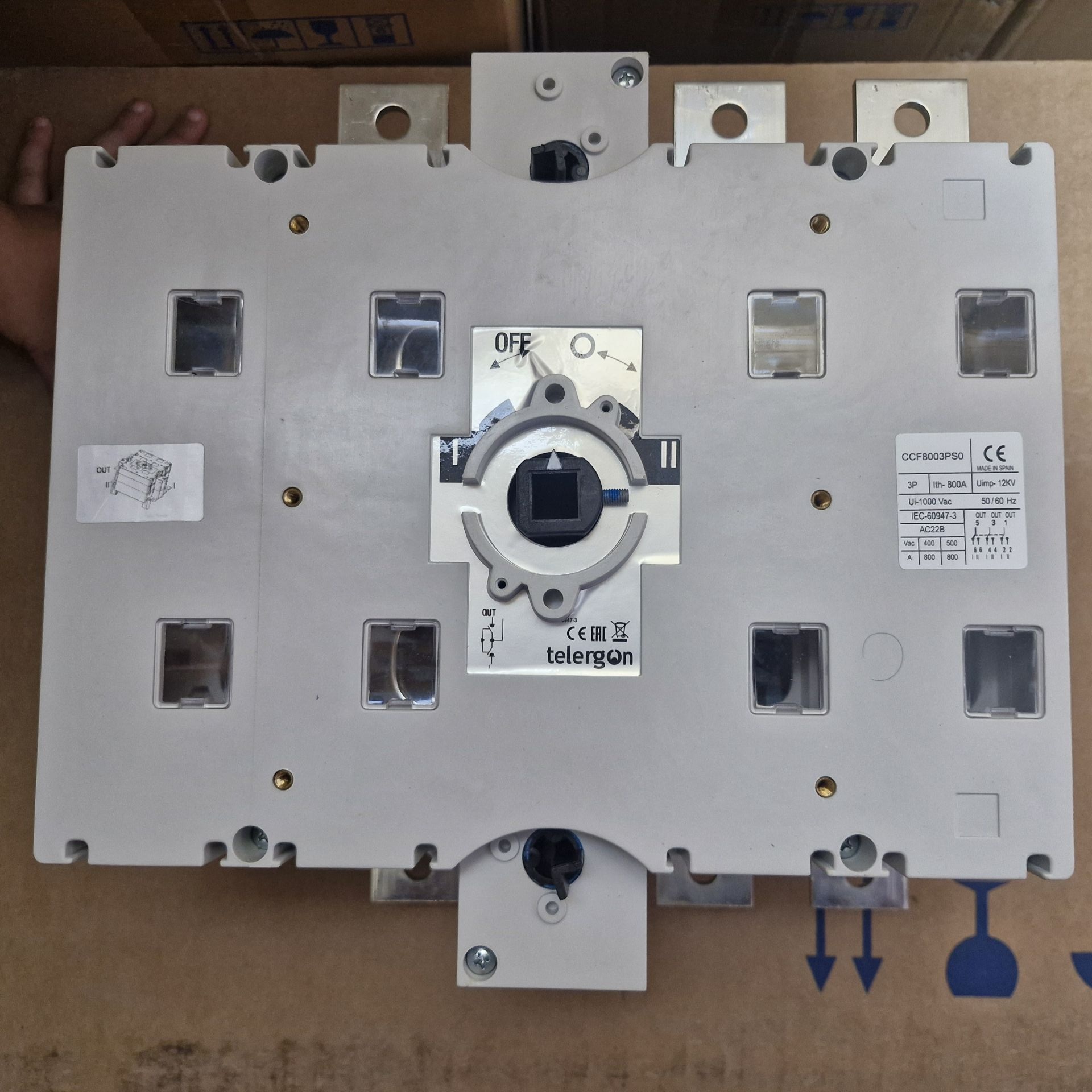

کلید دو طرفه برق شهر – ژنراتور دستی ۳ پل ۸۰۰ آمپر Telergon مدل CCF08003P

مقدمه: انتقال توان سنگین با بالاترین ضریب اطمینان مکانیکی

در تابلوهای توزیع اصلی (MDP) با بار نامی بالا، سوییچینگ دستی میان فیدر اصلی شبکه (برق شهر) و دیزل ژنراتور نیازمند تجهیزاتی است که نه تنها از نظر ظرفیت عبور جریان، بلکه از نظر مقاومت دینامیکی در برابر جریان اتصال کوتاه توان اثبات‌شده‌ای داشته باشند. کلید دو طرفه ۳ پل ۸۰۰ آمپر تلرگان (Telergon) مدل CCF08003P ساخت اسپانیا، یکی از صنعتی‌ترین راهکارهای تعویض منبع تغذیه (Changeover / Transfer Switch) برای سیستم‌های حیاتی است.

این کلید با مکانیزم سه وضعیتی I – 0 – II تضمین می‌کند که منابع تحت هیچ شرایطی هم‌زمان وصل نشده و بار مصرفی با ایزولاسیون مکانیکی مطلق و ایمن منتقل شود.

نوآوری‌های طراحی و تمایز کلید ۸۰۰ آمپر تلرگان

۱. معماری کنتاکت دورانی خودتمیزشونده (Self-Cleaning Knife-type Contacts)

در آمپراژهای بالا مثل ۸۰۰ آمپر، مقاومت تماسی کنتاکت‌ها (Contact Resistance) عامل اصلی تولید حرارت نامطلوب است. ساختار کنتاکت‌های تلرگون به گونه‌ای طراحی شده که با هر بار مانور قطع و وصل، اصطکاک کنترل‌شده کنتاکت‌ها لایه‌های اکسیداسیون سطحی را پاک کرده و سطح تماس ایده‌آل را حفظ می‌کند.

۲. خاموش‌کنندگی بهینه قوس الکتریکی (Arc Quenching Chambers)

با دارا بودن محفظه‌های جرقه اختصاصی و تکنولوژی Double Break، قوس ناشی از قطع بار در دو نقطه تقسیم شده و به سرعت دمپ می‌شود؛ این موضوع ریسک جوش خوردن کنتاکت‌ها (Contact Welding) را در مانورهای پرفشار به صفر نزدیک می‌کند.

۳. اینترلاک مکانیکی داخلی غیرقابل دور زدن

مکانیسم اینترلاک داخلی این کلید، از هرگونه جابه‌جایی مستقیم میان منبع I و منبع II بدون عبور اجباری از وضعیت 0 جلوگیری می‌کند. این امر تخلیه انرژی القایی بار و محافظت از فازهای ناهم‌نام ژنراتور و برق شهر را تضمین می‌کند.

کاربردهای کلیدی در صنایع مادر و زیرساخت

به دلیل تحمل جریان دائم ۸۰۰ آمپر، این مدل عمدتاً در نقاط بالادست شبکه قدرت به کار می‌رود:

* صنایع فولاد، ریخته‌گری و سیمان: در تابلوهای تغذیه کوره‌ها و تجهیزات جانبی با بارهای ضربه‌ای.
* مراکز داده (Data Centers) و بیمارستان‌ها: به عنوان سوئیچ چنج‌اور پشتیبان دستی در کنار بریکرهای اتوماتیک یا کلیدهای ATS.
* مجتمع‌های پتروشیمی و پالایشگاهی: بخش‌های یوتیلیتی و سیستم‌های تغذیه آب خنک‌کننده اضطراری.
* ایستگاه‌های پمپاژ آب و تأسیسات تصفیه‌خانه: سوئیچ مستقیم بین ترانس اختصاصی پست و ژنراتور اضطراری.

نکات مهم در نصب و جانمایی تابلو (Panel Builders Guide)

– شینه‌کشی (Busbar Sizing): برای جریان نامی ۸۰۰ آمپر، سطح مقطع شینه‌های ورودی و خروجی باید متناسب با استاندارد DIN 43671 و دمای محیط داخلی تابلو انتخاب شود تا افت ولتاژ و حرارت موضعی روی پایه‌های کلید مهار گردد.
– دسته گردان مستقیم و واسطه (Direct & External Shaft): این کلید قابلیت نصب دسته مستقیم بر روی بدنه کلید یا دسته شفت‌دار قفل‌شونده با پدلاک (Padlockable in 0 Position) بر روی درب تابلو را پشتیبانی می‌کند.
– کاور محافظ ترمینال‌ها (Terminal Shrouds): به دلیل فاصله هوایی و خزش در ولتاژ عایقی بالا، استفاده از روکش‌های پلی‌کربنات شفاف محافظ روی شینه‌های ورودی به شدت توصیه می‌شود.
