کنتاکتور یکی از پرکاربردترین قطعات در تابلوهای برق صنعتی و ساختمانی است. این قطعه با یک سیم‌پیچ الکترومغناطیسی (بوبین) مدار قدرت را وصل و قطع می‌کند. وقتی کنتاکتور سالم باشد، با صدای کوتاه و مشخصی کار می‌کند. اما اگر صدای وزوز یا بوق شنیده شود، یا قطع شدنش با تأخیر انجام شود، معمولاً یک مشکل در حال شکل‌گیری است.
این دو علامت اغلب جدی‌اند، چون می‌توانند به داغ شدن بوبین، جوش خوردن کنتاکت‌ها، سوختن موتور یا حتی خطر آتش‌سوزی منجر شوند. در این مقاله، علل رایج را بررسی می‌کنیم و یک روش عملی برای عیب‌یابی سریع ارائه می‌دهیم.
قبل از هر کاری: ایمنی مهم‌تر از همه است
قبل از باز کردن تابلو یا لمس کنتاکتور، این موارد را رعایت کنید:
- قطع کامل برق: کلید اصلی یا فیوز مربوطه را قطع کنید و با قفل و برچسب (LOTO) جلوی وصل شدن ناخواسته را بگیرید.
- تست ولتاژ: با مولتی‌متر مطمئن شوید که ولتاژ صفر است. حتی بعد از قطع، خازن‌ها یا مدارهای کنترل ممکن است ولتاژ باقی‌مانده داشته باشند.
- احتیاط در مدار کنترل: بسیاری از کنتاکتورها با ولتاژ کنترل جدا (مثلاً ۲۲۰ یا ۲۴ ولت) کار می‌کنند. حتی وقتی قدرت قطع است، مدار فرمان ممکن است برق‌دار باشد.
- کار با تجهیزات مناسب: از دستکش عایق و ابزار عایق‌دار استفاده کنید.
اگر تجربه کافی ندارید، کار را به یک برق‌کار مجاز بسپارید.
وقتی کنتاکتور بوق می‌زند (صدای وزوز)
کنتاکتورهای AC هنگام کار طبیعی کمی صدا تولید می‌کنند، اما صدای وزوز بلند، ناهنجار یا متناوب نشانه مشکل است. دلیل اصلی این صدا، ارتعاش هسته‌های آهنی است. در حالت عادی، هسته متحرک با هسته ثابت کاملاً در تماس قرار می‌گیرد و فاصله هوایی آن‌ها صفر می‌شود. وقتی این تماس کامل نباشد، هسته‌ها با فرکانس شبکه (۵۰ یا ۶۰ هرتز) به هم ضربه می‌زنند و صدا ایجاد می‌شود.
علل رایج صدای وزوز
۱. حلقه سایه‌زن (Shading Ring) آسیب‌دیده یا شکسته
در کنتاکتورهای AC روی قطب‌های هسته یک حلقه مسی یا سایه‌زن وجود دارد. این حلقه باعث می‌شود شار مغناطیسی در فاز‌های مختلف به‌صورت یکنواخت باقی بماند و هسته همیشه کاملاً جذب شود. اگر این حلقه ترک بخورد یا بسوزد، هسته در هر نیم‌سیکل جدا می‌شود و وزوز ایجاد می‌شود. این مشکل یکی از شایع‌ترین علل صدای زیاد است.
۲. سطح تماس هسته‌ها کثیف یا زنگ‌زده است
گرد و غبار، روغن، ذرات فلزی یا زنگ روی سطح هسته‌ها مانع از جذب کامل می‌شود. حتی یک لایه نازک هم کافی است تا فاصله هوایی باقی بماند.
۳. ولتاژ بوبین پایین است
اگر ولتاژ اعمال‌شده به بوبین کمتر از حد نامی باشد، نیروی مغناطیسی کافی برای جذب کامل تولید نمی‌شود. این وضعیت معمولاً در مدارهایی با افت ولتاژ زیاد، کابل‌های نازک یا ترانسفورماتور کنترل ضعیف دیده می‌شود.
۴. فرکانس یا ولتاژ شبکه نامناسب
کنتاکتور برای ولتاژ و فرکانس مشخصی طراحی شده است. اگر منبع تغذیه ناپایدار باشد یا از ژنراتور یا اینورتر با شکل موج نامناسب استفاده شود، ممکن است صدا افزایش یابد.
۵. فنر فشاری ضعیف یا خراب
فنر برگشت، هسته متحرک را پس از قطع جدا می‌کند. اگر فنر ضعیف شده یا جابه‌جا شده باشد، کنتاکتور ممکن است به‌درستی باز یا بسته نشود.
۶. گیر کردن مکانیزم
اگر پیچ‌های نصب شل باشند، تابلو در معرض لرزش قرار داشته باشد، یا قطعات مکانیکی داخل کنتاکتور گیر کنند، هسته به‌طور کامل حرکت نمی‌کند.
۷. گرم شدن بیش از حد بوبین
بوبین داغ مقاومت را تغییر می‌دهد و در نتیجه جریان و نیروی جذب تغییر می‌کند. بوبین می‌تواند به‌دلیل اتصال کوتاه بین دور سیم‌ها، ولتاژ بیش از حد یا عمر زیاد داغ شود.

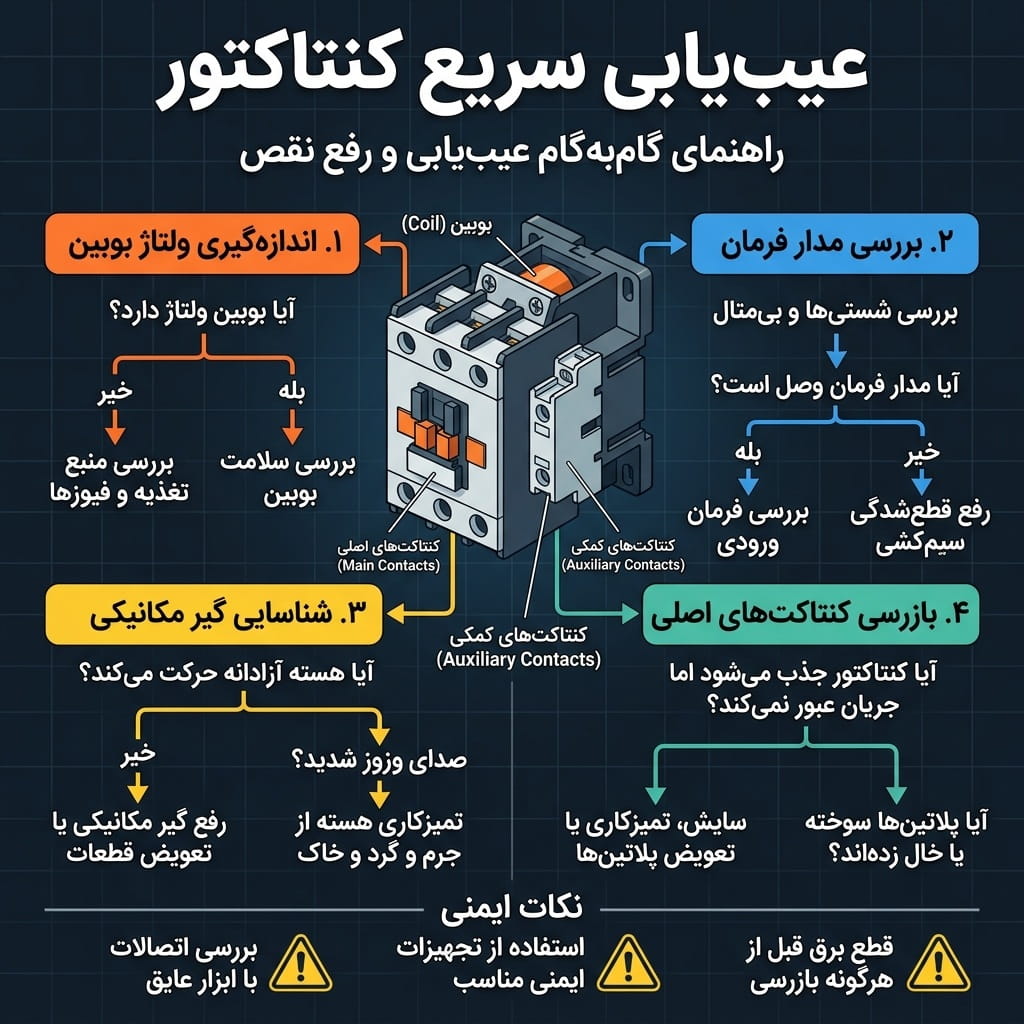

روش عیب‌یابی صدای وزوز
– بررسی بصری: سطح هسته‌ها را بررسی کنید. آیا کثیفی، زنگ‌زدگی یا ترک روی آن‌ها هست؟
– تمیزکاری: با دستمال خشک یا اسپری مخصوص تماس الکتریکی (نه روغن‌های سنگین) سطح هسته‌ها را تمیز کنید.
– بررسی حلقه سایه‌زن: اگر سیستم را ببینید، ترک یا جدا شدن حلقه مسی را بررسی کنید.
– اندازه‌گیری ولتاژ بوبین: وقتی کنتاکتور در حال کار است، ولتاژ دو سر بوبین را اندازه بگیرید. این مقدار باید حدود ۸۵ تا ۱۱۰ درصد ولتاژ نامی باشد.
– بررسی مقاومت بوبین: پس از قطع برق و تخلیه کامل، مقاومت بوبین را با اهم‌متر اندازه بگیرید. مقادیر بی‌نهایت یا خیلی کم نشانه خرابی‌اند.
– بررسی پیچ‌ها و نصب: پیچ‌های اتصال و بست نصب را سفت کنید.
– بررسی فنرها: فنرها را از نظر کشش و جابه‌جایی کنترل کنید.
اگر پس از این مراحل صدا ادامه داشت، احتمالاً حلقه سایه‌زن یا بوبین خراب شده و تعویض کنتاکتور یا قطعه یدکی لازم است.
وقتی کنتاکتور دیر قطع می‌کند
تأخیر در قطع کنتاکتور می‌تواند مشکلات جدی ایجاد کند. اگر کنتاکتور موتور را دیر قطع کند، توقف ایمنی با تأخیر انجام می‌شود. همچنین اگر کنتاکت‌ها زمان کافی برای باز شدن نداشته باشند، جرقه و فرسایش بیشتری ایجاد می‌شود.
علل رایج تأخیر در قطع
۱. مدار حفاظتی بوبین (دیود، RC یا ورستر)
در کنتاکتورهای DC معمولاً یک دیود آزادساز (Flyback diode) موازی بوبین قرار می‌گیرد. این دیود انرژی ذخیره‌شده را هنگام قطع تخلیه می‌کند تا ولتاژ اضافی (Spike) ایجاد نشود. اما همین دیود باعث می‌شود قطع کند شود. در کنتاکتورهای AC هم مدارهای RC یا ورستر (MOV) ممکن است زمان قطع را کمی افزایش دهند.
۲. باقی‌ماندن مغناطیس (Residual Magnetism)
در برخی هسته‌های DC، پس از قطع جریان، مقداری مغناطیس باقی می‌ماند و هسته به‌سرعت رها نمی‌شود. این حالت معمولاً به‌دلیل جنس هسته، آلودگی سطح یا فاصله هوایی نامناسب است.
۳. فنر برگشت ضعیف یا خراب
فنر ضعیف، هسته متحرک را دیرتر جدا می‌کند. فنر ممکن است به‌دلیل گرما، خستگی فلز یا تماس با گرد و غبار ضعیف شده باشد.
۴. گیر کردن مکانیکی
ذرات گرد و غبار، روغن خشک‌شده، زنگ یا خراشیدگی روی ریل‌ها و محورها باعث می‌شود هسته متحرک آزادانه حرکت نکند.
۵. جوش خوردن یا سایش کنتاکت‌ها
اگر کنتاکت‌ها تا حدی جوش خورده باشند، کنتاکتور ممکن است به‌طور کامل باز نشود. این مشکل را می‌توان با دیدن کنتاکت‌ها و اندازه‌گیری مقاومت تماس تشخیص داد.
۶. ولتاژ کنترل نامناسب
وقتی ولتاژ فرمان قطع می‌شود، اگر مدار کنترل به‌درستی تخلیه نشود یا رله واسط کندکار باشد، قطع با تأخیر انجام می‌شود. همچنین اگر یک تایمر یا کنتاکت کمکی خراب باشد، ممکن است فرمان قطع به‌موقع نرسد.
۷. حضور جریان نشتی در مدار فرمان
اگر یک قطعه الکترونیکی یا شمع نشتی به‌صورت موازی با بوبین باشد، جریان کوچکی از بوبین عبور می‌کند و هسته کاملاً رها نمی‌شود.
روش عیب‌یابی تأخیر در قطع
*بررسی نوع کنتاکتور: مشخص کنید AC است یا DC. این موضوع روی علل احتمالی اثر دارد.
*بررسی دیود یا مدار حفاظتی: قطعه را از نظر اتصال درست، قطبیت (در DC) و سوختگی بررسی کنید.
*بررسی زمان قطع: با یک تایمر یا ابزار اندازه‌گیری زمان، فاصله بین قطع فرمان و قطع کامل کنتاکت‌ها را بسنجید.
*بررسی مکانیزم: کنتاکتور را از برق جدا کنید و هسته متحرک را با دست حرکت دهید. اگر سفت یا گیرکرده است، تمیزکاری و روانکاری مناسب لازم است.
*بررسی فنر: فنر را از نظر کشش و سلامت بصری کنترل کنید.
*بررسی کنتاکت‌ها: سطح کنتاکت‌ها را ببینید. اگر سوختگی، جوش یا فرسایش زیاد دارند، تعویض لازم است.
*بررسی مدار فرمان: ولتاژ فرمان را هنگام قطع اندازه بگیرید تا مطمئن شوید به‌طور کامل صفر می‌شود.
*بررسی نشتی: با مولتی‌متر، مقاومت یا ولتاژ باقی‌مانده دو سر بوبین را هنگام قطع بررسی کنید.

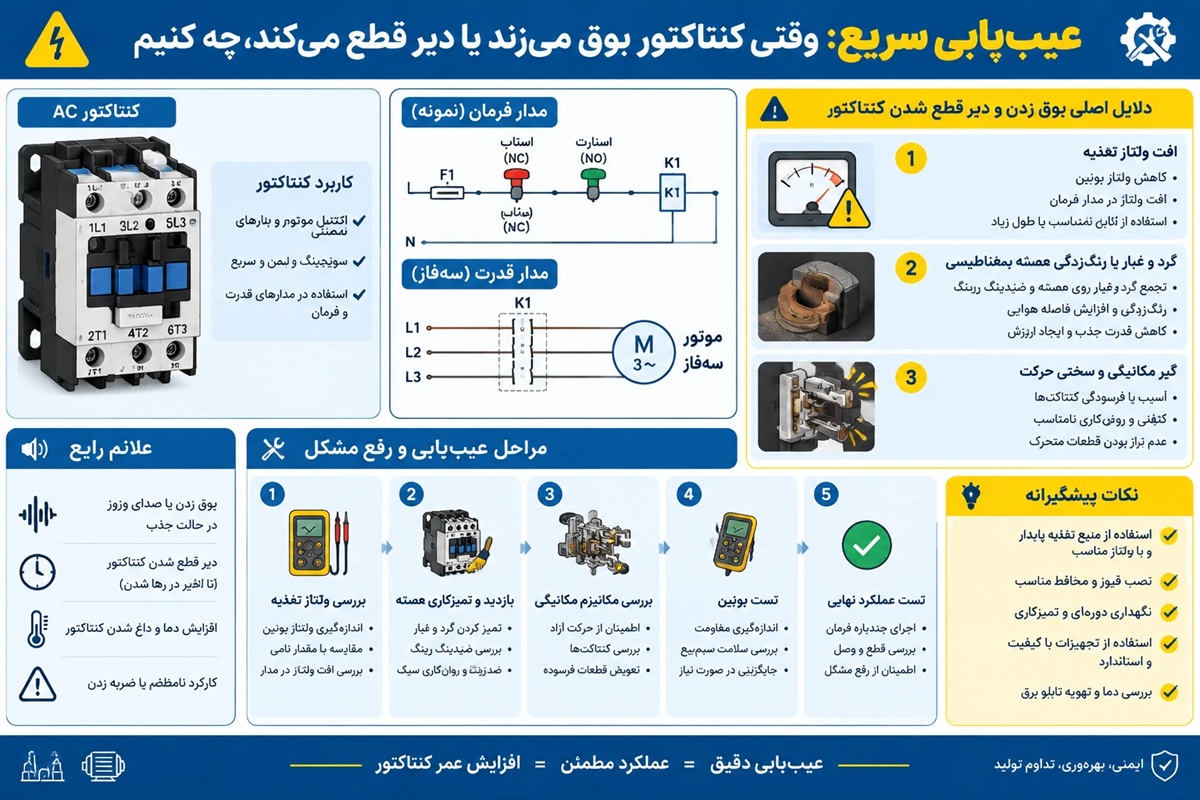

جدول عیب‌یابی سریع
| علامت | علت‌های محتمل | اقدام اولیه |
|---|---|---|
| وزوز بلند در حالت جذب | حلقه سایه‌زن شکسته، هسته کثیف | تمیزکاری، بررسی حلقه سایه‌زن |
| وزوز متناوب | ولتاژ پایین، فنر ضعیف | اندازه‌گیری ولتاژ، بررسی فنر |
| داغ شدن بوبین | ولتاژ بالا، اتصال کوتاه بوبین | اندازه‌گیری ولتاژ و مقاومت بوبین |
| قطع دیرهنگام | دیود یا RC کند، گیر مکانیکی | بررسی دیود، روانکاری و تمیزکاری |
| عدم قطع کامل | جوش کنتاکت، فنر خراب | بررسی کنتاکت‌ها، تعویض قطعه |
| قطع متناوب | ولتاژ کنترل ناپایدار، شل بودن سیم‌بندی | بررسی سیم‌ها و ولتاژ فرمان |
چه زمانی باید کنتاکتور را تعویض کرد؟
تعمیر همیشه بهترین گزینه نیست. کنتاکتور را تعویض کنید اگر:
- کنتاکت‌ها جوش خورده یا سوخته باشند.
- بوبین بوی سوختگی بدهد یا رنگ آن تغییر کرده باشد.
- حلقه سایه‌زن شکسته و قابل تعمیر نباشد.
- بعد از تمیزکاری و تنظیم، صدا یا تأخیر همچنان باقی بماند.
- قطعه بیش از حد مجاز کار کرده باشد (مثلاً تعداد دفعات قطع و وصل زیاد).
همیشه کنتاکتور جدید را با همان مشخصات انتخاب کنید: ولتاژ بوبین، جریان نامی، نوع بار (AC3 برای موتور یا AC1 برای بارهای مقاومتی) و فرکانس.
نکات پیشگیرانه برای عمر بیشتر کنتاکتور
- تابلو را تمیز نگه دارید: گرد و غبار و رطوبت دشمن اصلی کنتاکتورها هستند.
- اتصالات را دوره‌ای سفت کنید: اتصال شل باعث گرمایش و افت ولتاژ می‌شود.
- ولتاژ کنترل را پایش کنید: اطمینان حاصل کنید ولتاژ بوبین در محدوده مجاز است.
- از قطعات حفاظتی مناسب استفاده کنید: اسنابر RC یا ورستر مناسب را روی بارهای القایی نصب کنید.
- بار را بررسی کنید: اضافه‌بار و راه‌اندازی‌های مکرر عمر کنتاکتور را کاهش می‌دهد.
- بازرسی دوره‌ای: هر چند ماه یک‌بار صدا، دما و وضعیت کنتاکت‌ها را بررسی کنید.
- مستندسازی: تاریخ تعویض، تعداد دفعات کار و نتایج بازرسی را ثبت کنید.
جمع‌بندی
صدای وزوز و تأخیر در قطع کنتاکتور، هر دو هشدارهایی هستند که نباید نادیده گرفته شوند. در بیشتر موارد، علت اصلی یکی از این موارد است: سطح هسته کثیف یا آسیب‌دیده، حلقه سایه‌زن شکسته، ولتاژ کنترل نامناسب، فنر ضعیف، گیر مکانیکی یا مدار حفاظتی نادرست.
رویکرد عملی این است که ابتدا ایمنی را تأمین کنید، سپس با بازرسی بصری و اندازه‌گیری ولتاژ و مقاومت شروع کنید، و در نهایت با تمیزکاری، تنظیم یا تعویض قطعه مشکل را رفع کنید. اگر با وجود همه این مراحل مشکل ادامه داشت، بهتر است کنتاکتور را تعویض کنید و علت اصلی را هم بررسی کنید تا دوباره تکرار نشود.
