در سیستمهای توزیع برق صنعتی و تابلوهای برق، اطمینان از عملکرد صحیح تجهیزات و آگاهی لحظهای از وضعیت آنها اهمیت بالایی دارد. کلید S5 تلرگان (Telergon S5 Switch) به عنوان یکی از مطمئنترین کلیدهای قابل قطع زیر بار (Load Break Switches)، نقش حیاتی در قطع و وصل جریانهای سنگین دارد. اما چگونه میتوان از وضعیت دقیق این کلید (باز بودن، بسته بودن یا بروز خطا) در اتاق کنترل یا سیستمهای اتوماسیون مطلع شد؟
پاسخ این سوال در استفاده از کنتاکتهای کمکی (Auxiliary Contacts) نهفته است. در این مقاله به بررسی دقیق نقش کنتاکت کمکی در مانیتورینگ وضعیت کلید S5 تلرگان و مزایای استفاده از آن در تابلوهای برق میپردازیم.

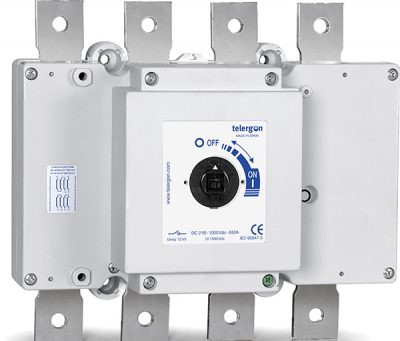

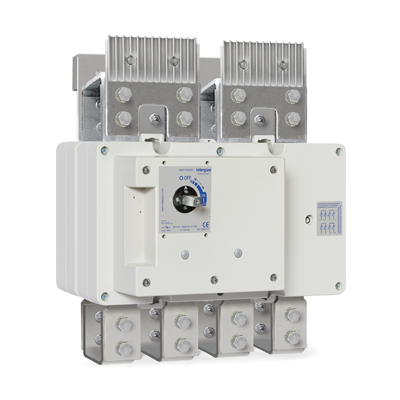

کلید S5 تلرگان چیست؟
کلید S5 تلرگان یکی از محصولات شاخص کمپانی اسپانیایی تلرگان است که برای قطع و وصل مدارها در جریانهای بالا (معمولاً از ۱۶۰ تا ۳۱۵۰ آمپر) طراحی شده است. این کلیدها به دلیل دوام بالا، طراحی فشرده و ایمنی فوقالعاده در صنایع سنگین، نیروگاهها و تابلوهای توزیع اصلی (MDP) استفاده میشوند.
کنتاکت کمکی (Auxiliary Contact) چیست و چگونه کار میکند؟
کنتاکت کمکی یک تجهیز جانبی مکانیکی یا الکتریکی است که به کلید اصلی متصل میشود. این کنتاکتها توانایی قطع و وصل جریانهای اصلی مدار را ندارند، بلکه برای انتقال سیگنال و فرمان طراحی شدهاند.
با تغییر وضعیت تیغههای اصلی کلید S5 (قطع یا وصل شدن)، کنتاکت کمکی نیز همزمان تغییر وضعیت داده و سیگنالی الکتریکی را به سیستمهای نظارتی، چراغهای سیگنال یا سیستمهای اتوماسیون ارسال میکند.
نقشهای کلیدی کنتاکت کمکی در مانیتورینگ کلید S5 تلرگان
۱. بازخورد لحظهای (Real-time Feedback) به سیستمهای کنترل (PLC/SCADA)
مهمترین نقش کنتاکت کمکی در کلید S5 تلرگان، ارسال وضعیت قطع (OFF) یا وصل (ON) بودن کلید به سیستمهای کنترلی نظیر PLC یا سیستمهای SCADA است. این امر به اپراتورها اجازه میدهد تا بدون نیاز به حضور فیزیکی در محل تابلو، از وضعیت دقیق کلید در اتاق کنترل باخبر شوند.
۲. افزایش ایمنی و اینترلاکهای الکتریکی (Interlocking)
در تابلوهای برق صنعتی، ترتیب قطع و وصل تجهیزات بسیار مهم است. با استفاده از کنتاکتهای کمکی کلید S5 تلرگان، میتوان اینترلاکهای الکتریکی ایجاد کرد. به عنوان مثال:
- جلوگیری از وصل شدن همزمان دو منبع تغذیه (مانند برق شهر و دیزل ژنراتور).
- اطمینان از قطع بودن کلید S5 قبل از باز شدن درب تابلو برق.
۳. فعالسازی سیستمهای هشدار و چراغهای سیگنال
کنتاکتهای کمکی به صورت مستقیم میتوانند به چراغهای سیگنال روی درب تابلو برق یا آژیرهای هشدار متصل شوند. این ویژگی به اپراتور میدانی کمک میکند تا تنها با یک نگاه به پوشش تابلو، از وضعیت کلید S5 مطلع شود.
۴. ثبت خطاها و دادهبرداری (Data Logging)
در سیستمهای مدرن مدیریت انرژی، ثبت زمانهای دقیق قطع و وصل کلیدها برای تحلیل رفتار شبکه و پیشبینی خرابیها اهمیت دارد. سیگنالهای ارسالی از کنتاکت کمکی کلید S5 تلرگان در پایگاه داده سیستمهای مانیتورینگ ثبت شده و برای گزارشگیریهای بعدی استفاده میشوند.
انواع کنتاکت کمکی قابل نصب روی کلید S5 تلرگان
کنتاکتهای کمکی تلرگان معمولاً در دو حالت اصلی ارائه میشوند:
- کنتاکت باز (NO – Normally Open): در حالت عادی کلید باز است و با وصل شدن کلید S5، بسته میشود.
- کنتاکت بسته (NC – Normally Closed): در حالت عادی کلید بسته است و با وصل شدن کلید S5، باز میشود.
بسیاری از کنتاکتهای کمکی تلرگان به صورت ترکیبی (1NO+1NC یا 2NO+2NC) عرضه میشوند تا انعطافپذیری بالایی را در طراحی مدار فرمان ایجاد کنند.
مزایای استفاده از کنتاکت کمکی در کلیدهای تلرگان
- نصب آسان و سریع: طراحی استاندارد کلید S5 تلرگان اجازه میدهد کنتاکت کمکی به راحتی در کنار یا روی بدنه کلید نصب شود.
- طول عمر و قابلیت اطمینان بالا: کنتاکتهای اصلی و کمکی تلرگان همگام با یکدیگر عمل کرده و در شرایط سخت صنعتی دچار استهلاک زودرس نمیشوند.
- کاهش خطاهای انسانی: مانیتورینگ هوشمند از طریق کنتاکت کمکی، احتمال خطا در تصمیمگیریهای اپراتور را به حداقل میرساند.
جمعبندی
استفاده از کنتاکتهای کمکی در کلید S5 تلرگان صرفاً یک آپشن اختیاری نیست، بلکه برای ارتقای ایمنی، هوشمندسازی و مانیتورینگ دقیق در صنایع امروزی یک ضرورت به شمار میرود. با اتصال این کنتاکتها به سیستمهای اتوماسیون، میتوان ایمنی تجهیزات و پرسنل را تضمین کرد و از توقفهای ناخواسته در خطوط تولید جلوگیری نمود.
اگر به دنبال تجهیز تابلوهای برق خود به کلیدهای S5 تلرگان و لوازم جانبی آن مانند کنتاکتهای کمکی هستید، حتماً از اصالت کالا و تطابق مشخصات فنی کنتاکت با نیاز مدار فرمان خود اطمینان حاصل کنید.
