یکی از پایه‌ای‌ترین و در عین حال حیاتی‌ترین مدارها در برق صنعتی، مدار خودنگهدار کنتاکتور (Self-holding Circuit) است. این مدار به شما امکان می‌دهد تا با فشار دادن یک پوش‌باتن لحظه‌ای (استارت)، بوبین کنتاکتور را برق‌دار کرده و آن را حتی پس از رها کردن دست، در حالت فعال نگه‌دارید.
اگر به دنبال یادگیری مدار فرمان خودنگهدار، نقشه سیم‌کشی و نکات ایمنی آن هستید، در این راهنمای گام‌به‌گام همراه ما باشید.
مدار خودنگهدار (Self-holding) چیست و چرا استفاده می‌شود؟
کنتاکتور یک کلید مغناطیسی است؛ به این معنی که تا زمانی تیغه‌های قدرت آن وصل می‌مانند که به بوبین (Coil) آن ولتاژ برسد. اگر برای روشن کردن کنتاکتور تنها از یک شستی استارت ساده استفاده کنید، به محض برداشتن انگشت از روی شستی، برق بوبین قطع شده و مدار خاموش می‌شود.
مدار خودنگهدار با استفاده از یک تیغه کمکی باز (NO – Normally Open) کنتاکتور، یک مسیر موازی برای تغذیه بوبین ایجاد می‌کند تا پس از رها شدن استارت، کنتاکتور برق خود را حفظ کند.
مزایای مدار خودنگهدار:
– ایمنی در برابر قطع و وصل ناگهانی برق (No-Volt Protection): در صورت قطع شبکه برق، کنتاکتور قطع شده و پس از وصل مجدد برق، موتور یا دستگاه به صورت خودکار روشن نمی‌شود (جلوگیری از خطرات جانی و مالی).
– کنترل ایمن و استاندارد: قطع و وصل آسان به وسیله شستی‌های استارت و استپ استاندارد.
تجهیزات مورد نیاز برای بستن مدار
برای اجرای این مدار، به تجهیزات زیر نیاز دارید:
*کنتاکتور (دارای حداقل یک کنتاکت کمکی باز یا NO مثل ۱۳-۱۴).
*پوش‌باتن استپ (Stop): کنتاکت بسته (NC – Normally Closed)، معمولاً به رنگ قرمز.
*پوش‌باتن استارت (Start): کنتاکت باز (NO – Normally Open)، معمولاً به رنگ سبز.
*فیوز مینیاتوری (جهت حفاظت مدار فرمان).
*سیم فرمان (معمولاً سایز ۱ یا ۱.۵ میلی‌متر مربع).

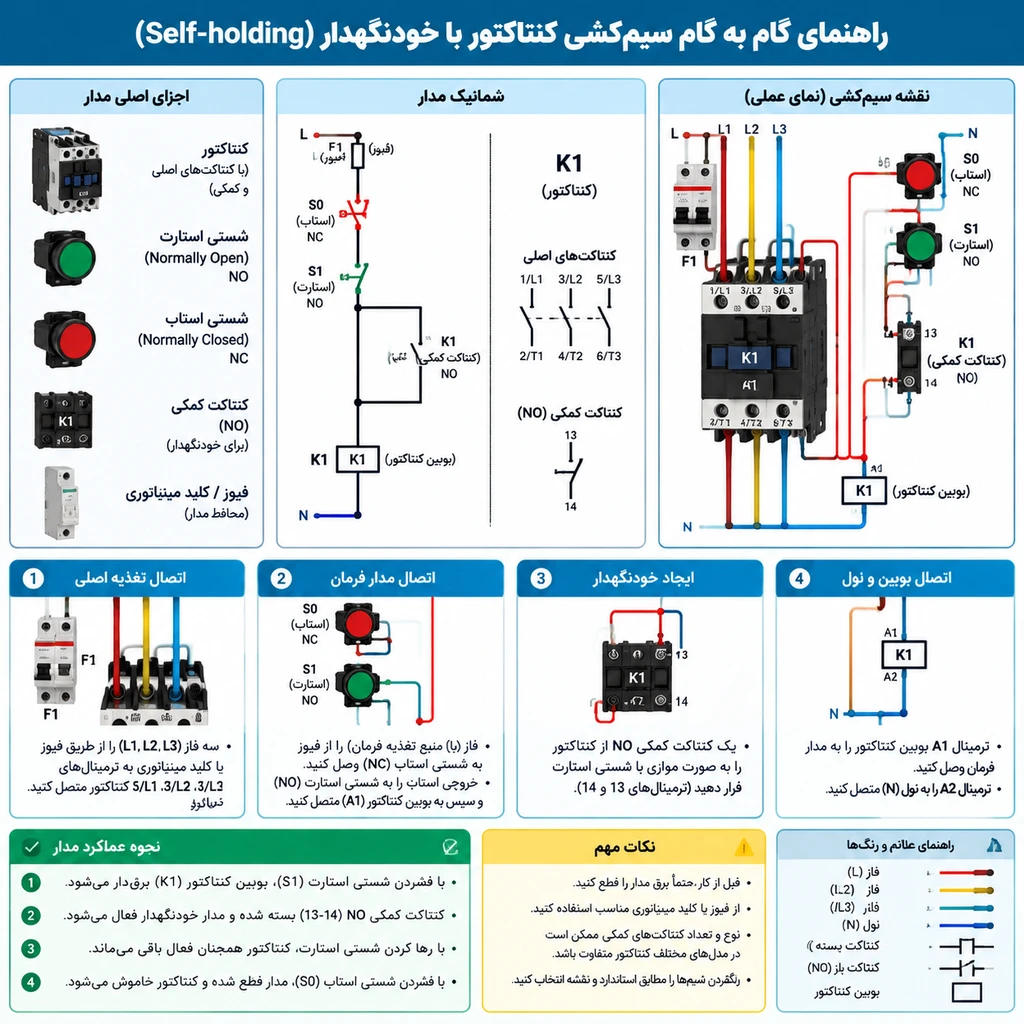

راهنمای گام‌به‌گام سیم‌کشی مدار فرمان خودنگهدار
فرض می‌کنیم ولتاژ بوبین کنتاکتور شما ۲۲۰ ولت متناوب (220V AC) است:
[فاز] ──> [فیوز] ──> [استپ NC] ──> [استارت NO] ──┬──> [A1 بوبین]
│ │
└── [13 NO] ─┴──> [14 NO]
[نول] ───────────────────────────────────────────────> [A2 بوبین]
گام اول: اتصال نول به بوبین
سیم نول شبکه را به یکی از پایه‌های بوبین کنتاکتور (معمولاً ترمینال A2) متصل کنید.
گام دوم: حفاظت و اتصال شستی استپ
سیم فاز را بعد از عبور از فیوز مینیاتوری به ورودی شستی استپ (پایه شماره ۱ یا NC) وصل کنید. خروجی استپ (پایه شماره ۲) آماده انتقال برق به مدار است.
گام سوم: اتصال شستی استارت
از خروجی استپ، یک سیم به ورودی شستی استارت (پایه شماره ۳ یا NO) ببرید. خروجی استارت (پایه شماره ۴) را به ترمینال A1 بوبین کنتاکتور متصل نمایید.
(تا این مرحله مدار با نگه داشتن دست روی شستی استارت کار می‌کند، اما نگهدارنده ندارد).
گام چهارم: بستن تیغه خودنگهدار (مهم‌ترین مرحله)

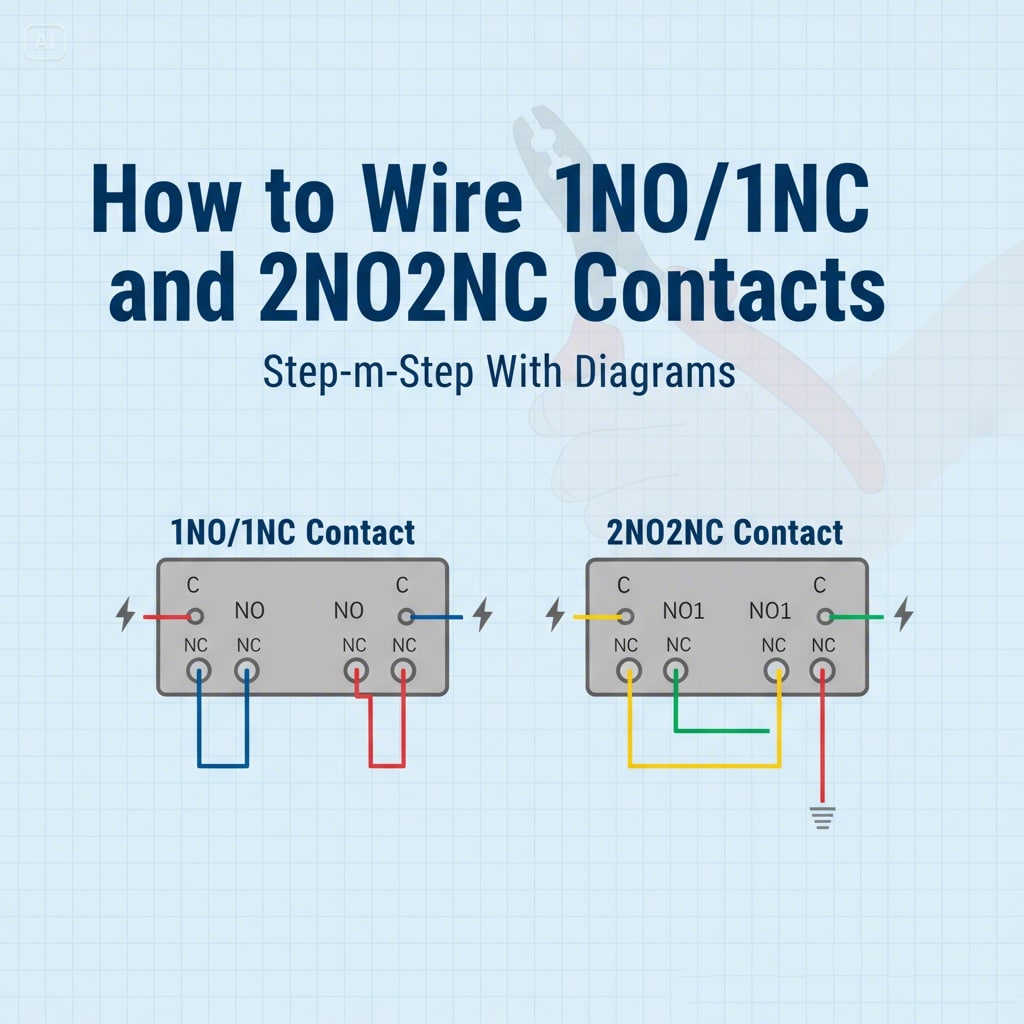

تیغه کمکی باز (NO) کنتاکتور (ترمینال‌های ۱۳ و ۱۴) را باید با شستی استارت موازی کنید:
– از خروجی استپ (یا ورودی استارت)، یک سیم به ترمینال ۱۳ (NO) کنتاکتور وصل کنید.
– از ترمینال ۱۴ (NO) کنتاکتور، یک سیم به خروجی استارت (یا مستقیم به ترمینال A1 بوبین) متصل کنید.
– نحوه عملکرد: وقتی شستی استارت را می‌زنید، بوبین جذب می‌کند؛ با جذب بوبین، تیغه ۱۳-۱۴ بسته می‌شود و مسیر برق بوبین از طریق این تیغه پایدار می‌ماند، حتی وقتی دستتان را از روی استارت بردارید. با فشردن استپ، مدار به‌طور کامل قطع می‌شود.
نکات مهم و عیب‌یابی مدار
*اگر کنتاکتور با رها کردن شستی خاموش می‌شود: اتصالات تیغه کمکی (۱۳-۱۴) را چک کنید؛ ممکن است سیم‌کشی شستی استارت با تیغه کمکی موازی نشده باشد یا از تیغه NC به جای NO استفاده کرده باشید.
*بررسی ولتاژ بوبین: قبل از اتصال فاز و نول، پلاک روی کنتاکتور را بخوانید. اگر بوبین ۲۴ ولت یا ۱۱۰ ولت باشد، اعمال برق ۲۲۰ ولت باعث سوختن فوری بوبین خواهد شد.
