تفاوت ظاهر بیمتال (رله حرارتی) و کلید حرارتی: بررسی تخصصی برندهای LS، هیوندای و اشنایدر
در تابلوهای برق صنعتی، شاید هیچ قطعهای به اندازه رله حرارتی یا همان کلید حرارتی در کنار کنتاکتور دیده نشود. اما یک سوال رایج وجود دارد: آیا “بیمتال” و “کلید حرارتی” دو چیز متفاوت هستند یا یکسان؟ پاسخ کوتاه این است که بیمتال فقط بخشی از مکانیزم داخلی کلید حرارتی است.
در این مقاله، علاوه بر توضیح تفاوت ظاهری و فنی این دو مفهوم، به بررسی ویژگیهای ظاهری و عملکردی سه غول صنعتی یعنی LS، هیوندای الکتریک (Hyundai Electric) و اشنایدر (Schneider) میپردازیم تا بتوانید بهترین انتخاب را داشته باشید.
۱. تفاوت بنیادین: بیمتال یا کلید حرارتی؟
برای درک تفاوت ظاهری، ابتدا باید ساختار آنها را بشناسیم:
- بیمتال (Bimetal): المانی است از دو فلز با ضریب انبساط مختلف که با گرما خم میشود. خودِ نوار بیمتال به تنهایی یک “کلید” نیست، بلکه فقط یک حسگر مکانیکی است.
- کلید حرارتی (Thermal Overload Relay): یک ماژول کامل است که شامل المانهای بیمتالی، فنرها، پیچ تنظیم جریان، پلاتینهای قطعکننده و اتصالات کمکی (NO/NC) میباشد.
جدول مقایسه سریع تفاوتهای ظاهری
| ویژگی | المان بیمتال (فقط نوار فلزی) | کلید حرارتی (ماژول کامل) |
|---|---|---|
| بدنه خارجی | معمولاً بدون بدنه یا داخل محفظه کوچک | دارای بدنه پلاستیکی مقاوم و عایق |
| پیچ تنظیم | ندارد | دارای پیچ تنظیم آمپر (Calibration Screw) |
| اتصالات | فقط دو سر اتصال اصلی | پایههای عبوری + پینهای کنترلی کمکی |
| نشانگر وضعیت | ندارد | دکمه تست (Test) و نشانگر سبز/قرمز |
| نصب | به صورت جداگانه و سخت | اسلاید روی کنتاکتور (Snap-on) |
۲. بررسی برندهای پرفروش در بازار ایران
انتخاب برند مناسب در برق صنعتی مستقیماً با طول عمر دستگاه و ایمنی پروژه گره خورده است. در ادامه، تفاوتهای ظاهری و کیفیتی سه برند محبوب را بررسی میکنیم.
الف) اشنایدر الکتریک (Schneider Electric) – استاندارد جهانی

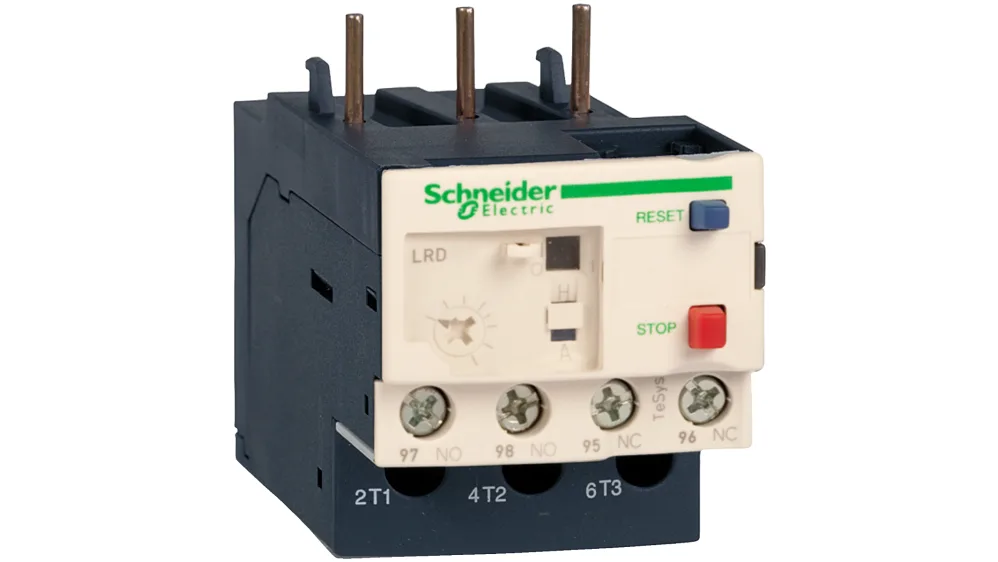

اشنایدر به عنوان پیشرو در صنعت برق، محصولات با کیفیت بسیار بالایی تولید میکند. سری معروف LRD/LRE این برند، نماد دوام و دقت است.
- تفاوت ظاهری در اشنایدر:
- طراحی ارگونومیک: پیچ تنظیم آمپر در اشنایدر بسیار روان و دقیق عمل میکند و دارای قفل ضد دستکاری است.
- سیستم اتصال: سیستم اسلاید روی کنتاکتورهای اشنایدر (مثل سری LC1D) بسیار محکم است و لرزش باعث افتادن رله نمیشود.
- پلاستیک باکیفیت: بدنه از پلیاستر تقویت شده ساخته شده که در برابر حرارت بالا تغییر شکل نمیدهد. رنگ خاکستری متمایل به آبی، امضای طراحی اشنایدر است.
- اتصالات کمکی: پینهای کنترلی در اشنایدر به صورت استاندارد و با فشار یکنواخت متصل میشوند.
ب) LS (LS Electric سابق) – تعادل قیمت و کیفیت
شرکت LS کره جنوبی با ارائه محصولاتی با کیفیت نزدیک به برندهای اروپایی اما با قیمت رقابتی، سهم بزرگی از بازار ایران را گرفته است. سری TH-TA محصولات پرطرفدار این برند هستند.
- تفاوت ظاهری در LS:
- سادگی در طراحی: بدنه LS کمی سادهتر از اشنایدر است اما همچنان استحکام خوبی دارد.
- پیچ تنظیم: پیچ تنظیم در مدلهای LS ممکن است کمی سفتتر از اشنایدر باشد، اما دقت کافی را حفظ میکند.
- رنگبندی: معمولاً از رنگ طوسی روشن استفاده میکند که با کنتاکتورهای LS همخوانی دارد.
- نکته مثبت: در مدلهای جدید LS، امکان اضافه کردن بلوکهای کمکی (Auxiliary Blocks) به صورت ماژولار فراهم شده که از پشت رله نصب میشوند.
ج) هیوندای الکتریک (Hyundai Electric) – گزینه اقتصادی و قابل اعتماد
هیوندای الکتریک نیز یکی دیگر از برندهای کرهای موفق است که محصولات متنوعی دارد. سری HNR این برند، جایگزین مناسبی برای برندهای گرانقیمت اروپایی است.
- تفاوت ظاهری در هیوندای:
- ابعان کوچکتر: برخی از مدلهای هیوندای نسبت به معادل اشنایدر خود، ابعاد جمعوجورتری دارند که در تابلوهای شلوغ مزیت محسوب میشود.
- کیفیت پلاستیک: اگرچه کیفیت خوب است، اما در مواجهه با گرمای شدید و مداوم، ممکن است کمی زردتر یا شکنندهتر از اشنایدر شود (البته در استانداردهای صنعتی).
- نحوه نصب: مکانیزم قفل شدن روی کنتاکتور در هیوندای بسیار مطمئن است و صدای “تق” محسوسی هنگام نصب میدهد که نشاندهنده قفل شدن صحیح است.
۳. چگونه از روی ظاهر، سلامت کلید حرارتی را تشخیص دهیم؟
چه از برند LS استفاده کنید، چه هیوندای یا اشنایدر، رعایت نکات ظاهری زیر برای نگهداری حیاتی است:
- سوختگی دور پیچ تنظیم: اگر دور پیچ تنظیم سیاهی یا تغییر رنگ مشاهده کردید، نشانه عبور جریان بیش از حد یا اتصال ضعیف است.
- شکستگی پلاستیک: هرگونه ترک در بدنه، حتی اگر کوچک باشد، میتواند منجر به نفوذ گرد و غبار و ایجاد اتصالی شود.
- گیر کردن پیچ: پیچ تنظیم باید با چرخش آرام حرکت کند. اگر گیر کرد، احتمالاً سوختگی داخلی رخ داده است.
- برداشتن رله: در برندهای معتبر مثل اشنایدر و LS، برداشتن رله نیاز به فشار دادن یک اهرم کوچک دارد. اگر رله با دست کشیده شد، مکانیزم قفل خراب است.
۴. جمعبندی نهایی: کدام را بخریم؟
- اگر بودجه محدود دارید و پروژه شما حساسیت فوقالعاده بالایی ندارد (مثلاً موتورهای کوچک خانگی یا نیمهصنعتی)، هیوندای الکتریک گزینه خوبی است.
- اگر به دنبال تعادل بین قیمت و کیفیت هستید و میخواهید قطعاتی داشته باشید که سالها بدون دردسر کار کنند، LS (اِلاس) بهترین انتخاب است.
- اگر پروژههای حیاتی، پرسرعت یا صادراتی دارید و بودجه اولویت دوم است، شک نکنید و سراغ اشنایدر الکتریک بروید.
